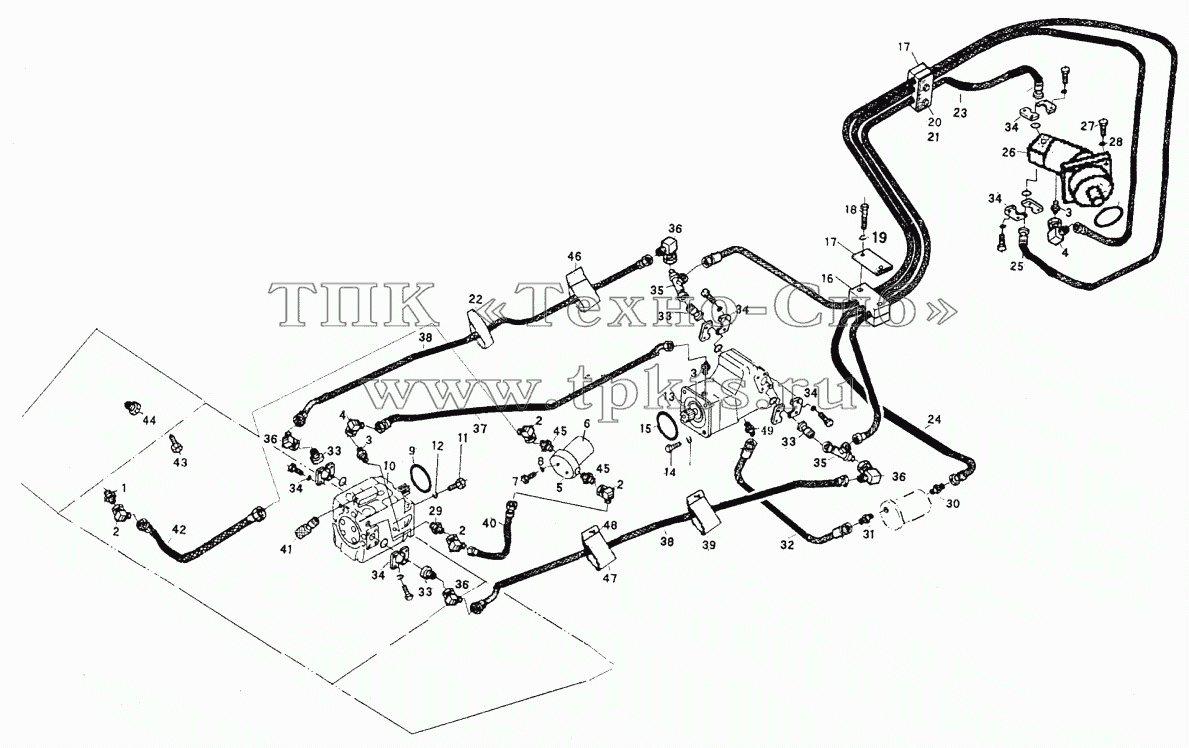

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | А3-2723 | Adapter | В корзину | |
2 | А3-2381 | Adapter | В корзину | |
3 | А3-2599 | Adapter | В корзину | |
4 | А3-2593 | Adapter | В корзину | |
5 | D0-5461 | Oil absorber | В корзину | |
6 | D0-5736 | Oil filter | В корзину | |
7 | 407065 | Bolt | В корзину | |
8 | С4-3200 | Washer | В корзину | |
9 | А5-1640 | Hydraulic | В корзину | |
10 | А1-1019 | Propulsion pump | В корзину | |
11 | С0-0760 | Bolt | В корзину | |
12 | В8-1040 | Dish washer | В корзину | |
13 | A1-0039 | Propulsion motor | В корзину | |
14 | С0-4346 | Bolt | В корзину | |
15 | А5-1692 | 0-ring | В корзину | |
16 | 30020032 | Rubber block | В корзину | |
17 | 2В2130 | Fixed plate | В корзину | |
18 | С0-3640 | Bolt | В корзину | |
19 | G4-3220 | Washer | В корзину | |
20 | С0-3700 | Pressure plate | В корзину | |
21 | С3-0446 | Nut | В корзину | |
22 | В2-1794 | Tie | В корзину | |
23 | А3-4645 | Hose | В корзину | |
24 | А3-3026 | Hose | В корзину | |
25 | А3-4646 | Hose | В корзину | |
26 | А1-1018 | Propulsion motor | В корзину | |
27 | С0-7032 | Bolt | В корзину | |
28 | D0-2160 | Washer | В корзину | |
29 | А3-2464 | Adapter | В корзину | |
30 | А3-2656 | Adapter | В корзину | |
31 | А3-2393 | Adapter | В корзину | |
32 | А3-4639 | Hose | В корзину | |
33 | А3-2720 | Adapter | В корзину | |
34 | D0-8176 | Flange half | В корзину | |
35 | А3-2629 | Adapter | В корзину | |
36 | А3-2594 | Adapter | В корзину | |
37 | А3-4636 | Hose | В корзину | |
38 | А3-4644 | Hose | В корзину | |
39 | В2-1522 | Fireproof plate | В корзину | |
40 | А3-4641 | Hose | В корзину | |
41 | Т1-0344 | Measure nipple | В корзину | |
42 | А4-9184 | Hose | В корзину | |
43 | А7-5175 | Sensor | В корзину | |
44 | 204330 | Plug | В корзину | |
45 | А3-3025 | Adapter | В корзину | |
46 | В2-1521 | Rubber | В корзину | |
47 | 30021650 | Hose holder | В корзину | |
48 | C0-0300 | Bolt | В корзину | |
49 | A3-2623 | Adapter | В корзину |
