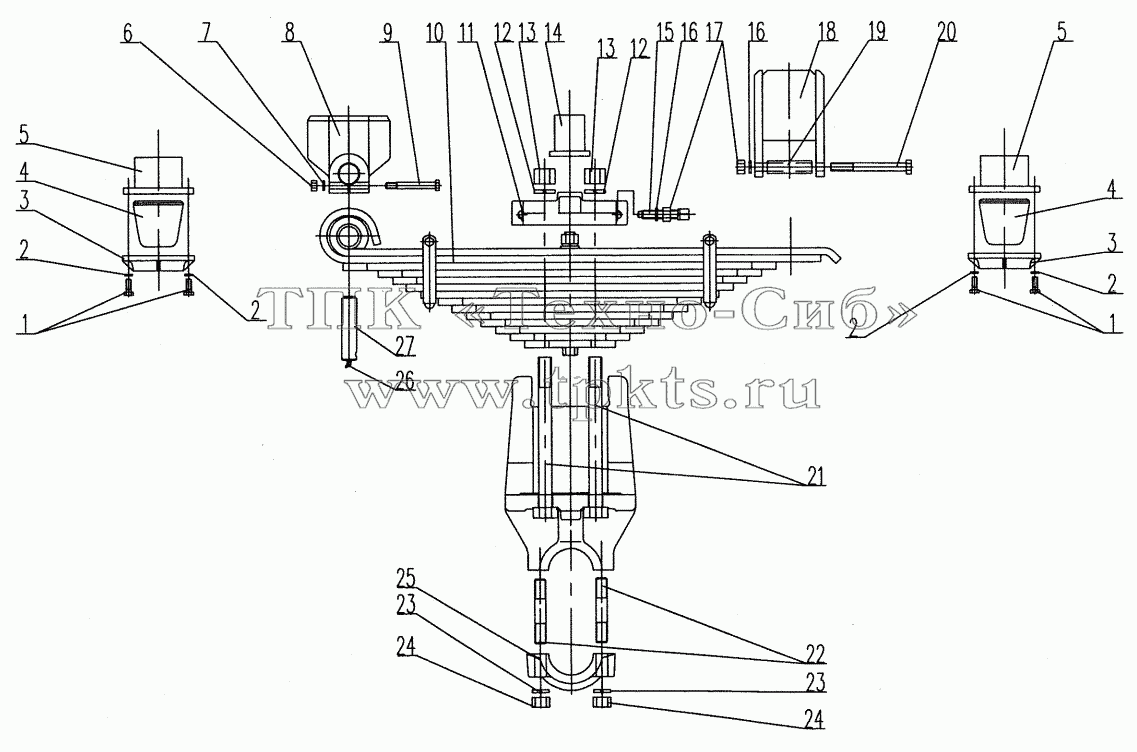

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 10430021 | Bolt M10x25 | В корзину | |
2 | 10440006 | Washer 10 | В корзину | |
3 | XZ16K.58-1 | Cover plate for buffer | В корзину | |
4 | XZ16K.58-17 | Buffer | В корзину | |
5 | XZ16K.58.2 | Limit support | В корзину | |
6 | 10430005 | Nut M12 | В корзину | |
7 | 10440010 | Washer 12 | В корзину | |
8 | XZ16K.58-4A | Front support | В корзину | |
9 | 10410244 | Воlt М12х100 | В корзину | |
10 | XZ16K.58.5 | Rear steel plate spring | В корзину | |
11 | XZ16K.58-6 | Spring pressing plate | В корзину | |
12 | 10440075 | Wаshеr 27 | В корзину | |
13 | XZ16K.58-9 | Nut | В корзину | |
14 | XZ16K.58.12 | Middle pistional support | В корзину | |
15 | 10420147 | Sсrеw М16х80 | В корзину | |
16 | 10440002 | Washer 16 | В корзину | |
17 | 10430007 | Nut M16 | В корзину | |
18 | XZ16K.58.11A | Rear support | В корзину | |
19 | XZ16K.55-13 | Bushing | В корзину | |
20 | 10410684 | Воlt М16х160 | В корзину | |
21 | XZ16K.58-10 | Bolt | В корзину | |
22 | XZ16K.58-21 | Double-head bolt | В корзину | |
23 | 10440051 | Wаshеr 22 | В корзину | |
24 | 10430152 | Nut М22х1.5 | В корзину | |
25 | XZ16K.58-20 | Dowe cover for support | В корзину | |
26 | 10810019 | Оil сup М10х1 | В корзину | |
27 | XZ16K.58-23 | Spring pin | В корзину |
