Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › XCMG › YL16 (YL20) › YL16 Frame Assembly

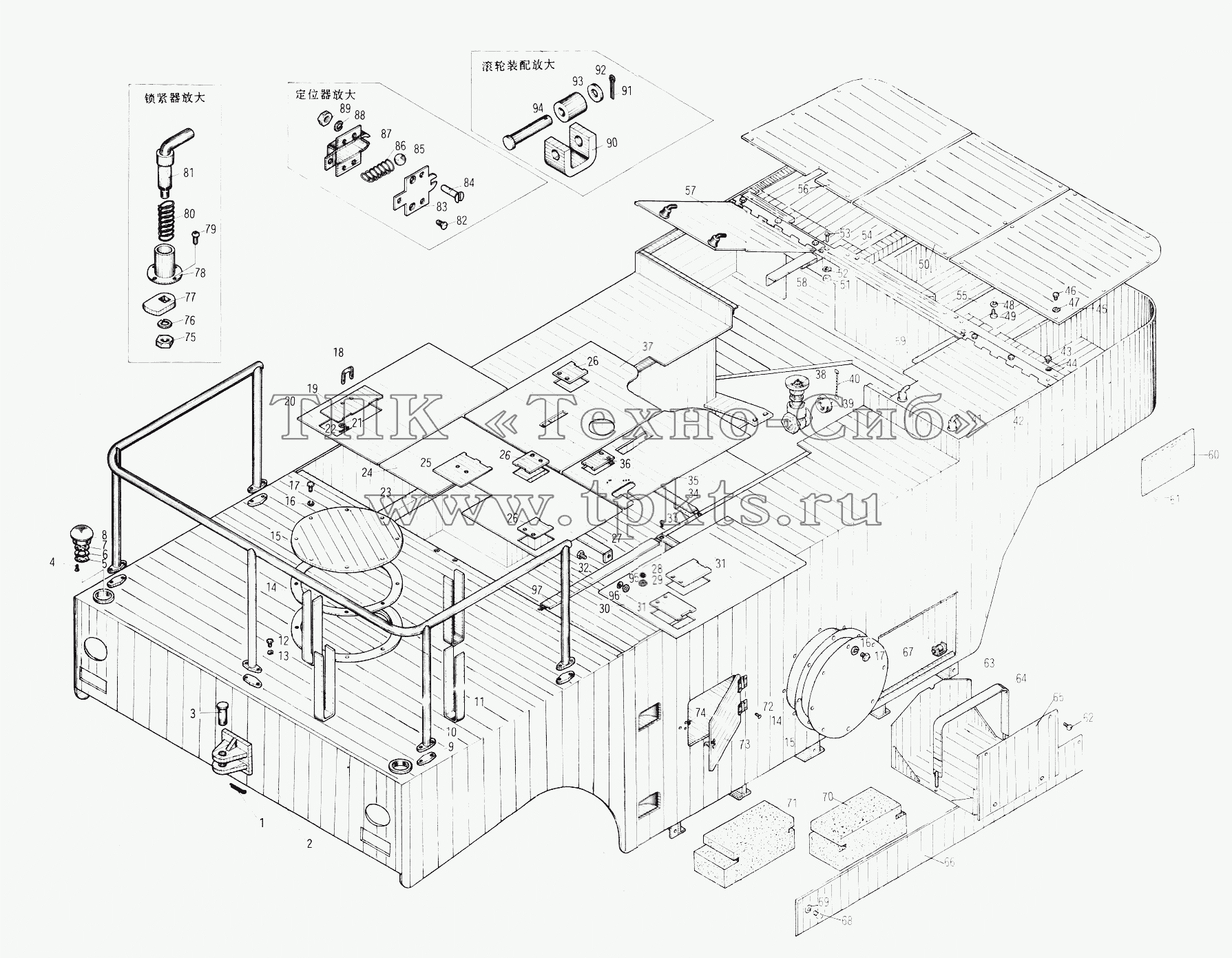

Каталоги запасных частей к спецтехнике XCMG YL16 (YL20) YL16 Frame Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
Позиция на иллюстрации Заводской номер детали Название детали
1 5x50/GB91 Cotter pin В корзину
2 YL16-5-1A Body welding assembly В корзину
3 A30x90/GB882 Pin В корзину
4 ST3.5x16-С-Н/ GB845 Button head screw В корзину
5 YL16-9-6-4 Lower retainer В корзину
6 YL16-9-6-3 Gasket В корзину
7 YL16-9-6-2 Upper retainer В корзину
8 YL16-9-6-1 Breather cover В корзину
9 YL16-5-4 Pad В корзину
10 YL16-5-2A Guard bar В корзину
11 YL16-9-33 Fork В корзину
12 M10x20/GB5783 Hex. bolt В корзину
13 10/GB93 Spring washer В корзину
14 YL16-5-9 Gasket В корзину
15 YL16-5-10 Hatch cover В корзину
16 12/GB93 Spring washer В корзину
17 M12x30/GB5783 Hex. bolt В корзину
18 YL16-5-24 Handle В корзину
19 YL16-5-23 Cover plate В корзину
20 YL16-5-22 Rear, left cover plate В корзину
21 6/GB97 Flat washer В корзину
22 1.5x20/GB91 Cotter pin В корзину
23 YL16-5-17 Left beam В корзину
24 YL16-5-26 Cover plate В корзину
25 YL16-5-18 Cover plate В корзину
26 YL16-5-19 Cover plate В корзину
27 YL16-5-21 Beam В корзину
28 8/GB93 Spring washer В корзину
29 M8/GB6170 Hex. nut В корзину
30 YL16-5-16 Cover plate.right rear В корзину
31 YL16-5-17 Left beam В корзину
32 M10x20/GB5783 Hex. bolt В корзину
33 M8x25/GB68 Counter sunk screw В корзину
34 YL16-5-15 Beam В корзину
35 YL16-5-11 Cover plate В корзину
36 YL16-5-14 Cover plate В корзину
37 YL16-5-20 Cover plate В корзину
38 Z15T-10T Wedge gate valve 2 В корзину
39 YL16-9-41 Cap В корзину
40 YL16-9-42 Chain В корзину
41 YL16-5-14 Cover plate В корзину
42 YL16-5-7A Middle.right cover plate В корзину
43 M8x16/GB5783 Hex. bolt В корзину
44 8/GB93 Spring washer В корзину
45 YL16-6-6 Front.right cover plate В корзину
46 M8x16/GB5783 Hex. bolt В корзину
47 8/GB93 Spring washer В корзину
48 10/GB93 Spring washer В корзину
49 M10x25/GB5783 Hex. bolt В корзину
50 YL16-5-7 Front,middle cover plate В корзину
51 M10/GB6170 Hex. nut В корзину
52 10/GB93 Spring washer В корзину
53 M10x30/GB68 Counter sunk screw В корзину
54 YL16-5-11 Cover plate В корзину
55 YL16-5-10 Hatch cover В корзину
56 YL16-5-8 Front,left cover plate В корзину
57 YL16-5-8A Middle left cover plate В корзину
58 YL16-5-13 Middle left beam В корзину
59 YL16-5-12 Middle right beam В корзину
60 YL16-5-1 Performance plate В корзину
61 4x14/GB827 Rivet В корзину
62 M8x25/GB5783 Hex. bolt В корзину
63 YL16-5-3 Battery box В корзину
64 YL16-5-3-1 Wrap В корзину
65 YL16-5-27 Cover plate В корзину
66 YL16-5-15 Beam В корзину
67 YL16-5-1-12 Roller assembly В корзину
68 M12x30/GB5783 Hex. bolt В корзину
69 12/GB93 Spring washer В корзину
70 YL16-5-12 Middle right beam В корзину
71 YL16-5-13 Middle left beam В корзину
72 M4x10/GB68 Counter sunk screw В корзину
73 YL16-5-9 Gasket В корзину
74 YL16-5-5 Positioner В корзину
75 M8/GB6170 Hex. nut В корзину
76 8/GB93 Spring washer В корзину
77 YL16-5-14-4 Wedge plate В корзину
78 YL16-5-14-2 Sleeve В корзину
79 3x8/GB867 Button head rivet В корзину
80 YL16-5-14-3 Spring В корзину
81 YL16-5-14-1 Handle В корзину
82 4x8/GB867 Button head rivet В корзину
83 YL16-5-5-2 Cover plate В корзину
84 M6x25/GB68 Cotter sunk screw В корзину
85 d.14/СВ308 Steel ball В корзину
86 YL16-5-5-3 Spring В корзину
87 YL16-5-5-1 Positioner body В корзину
88 6/GB93 Spring washer В корзину
89 M6/GB6170 Hex. nut В корзину
90 YL16-5-1-12-1 Support В корзину
91 2.5x25/GB91 Cotter pin В корзину
92 10/GB97-2 Flat washer В корзину
93 YL16-5-1-12-2 Roll В корзину
94 YL16-5-1-12-3 Shaft В корзину
95 10/GB93 Spring washer В корзину
96 M10/GB6170 Hex. nut В корзину
97 YL16-5-18 Cover plate В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
