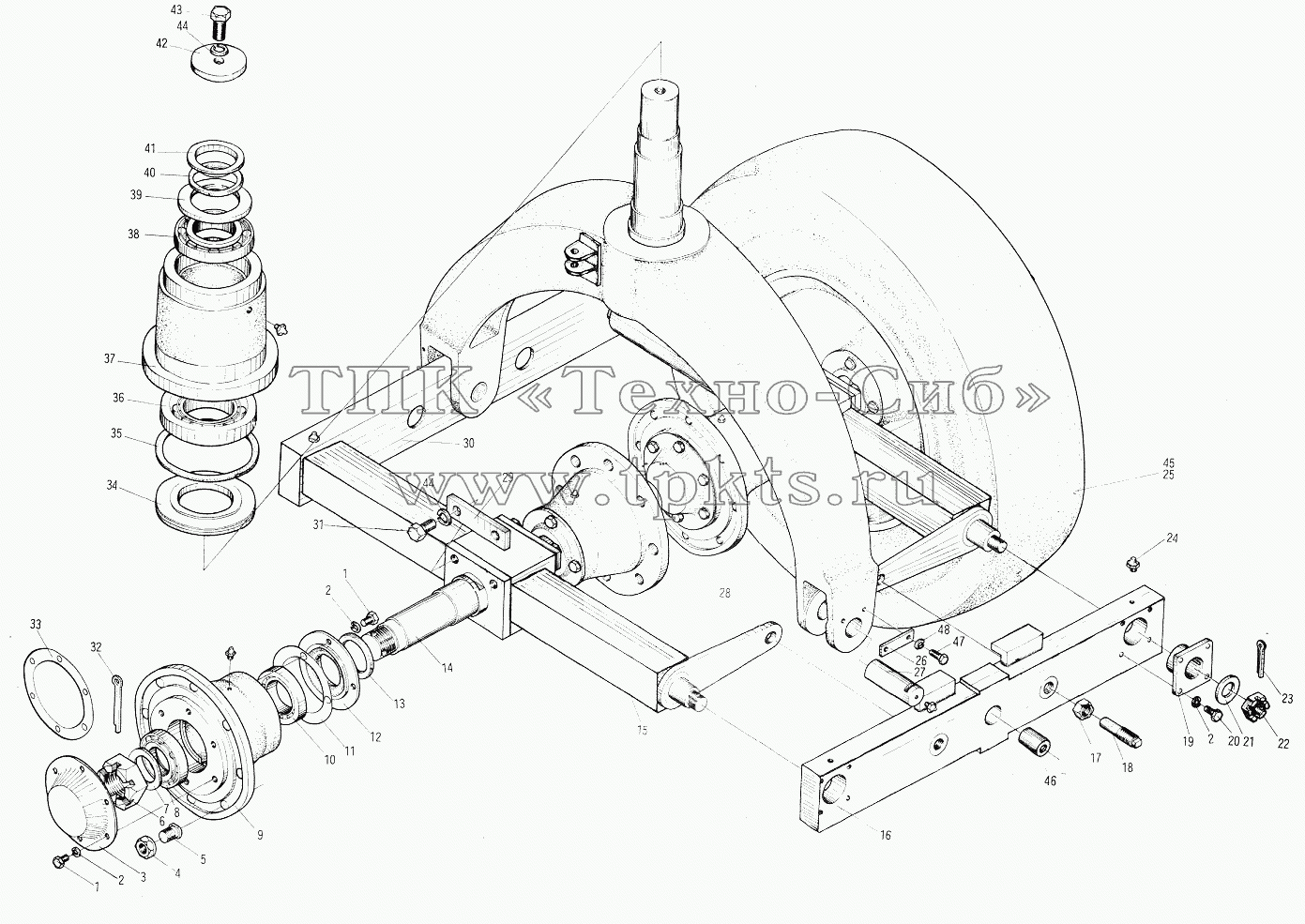

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | M10x25/GB5783 | Hex. bolt | В корзину | |
2 | 10/GB93 | Spring washer | В корзину | |
3 | YL16-7-8 | Bearing cap | В корзину | |
4 | СА10-310 3018 | Spherical nut | В корзину | |
5 | YZ10-10-1-3-1 | Stud | В корзину | |
6 | YL16-7-7 | Castle nut | В корзину | |
7 | YL16-7-6 | Washer | В корзину | |
8 | 7515E/GB297 | Single row conical roller bearing | В корзину | |
9 | YL20-7-12 | Tyre seat | В корзину | |
10 | 7516E/GB297 | Single row conical roller bearing | В корзину | |
11 | YL20-7-5 | Fibre pad | В корзину | |
12 | YL20-7-4 | End cover | В корзину | |
13 | YL20-7-3 | Seal ring | В корзину | |
14 | YL20-7-1 | Front wheel axle | В корзину | |
15 | YL20-7-3 | Seal ring | В корзину | |
16 | YL20-7-2 | Front channel section welding assembly | В корзину | |
17 | M22x1.5/GB6171 | Hex. nut | В корзину | |
18 | YL16-7-13 | Pin | В корзину | |
19 | YL20-7-10 | Sleeve | В корзину | |
20 | M10x30/GB5783 | Hex. bolt | В корзину | |
21 | YL16-7-15 | Washer | В корзину | |
22 | YL16-7-14 | Castle nut | В корзину | |
23 | 6x70/GB91 | Cotter pin | В корзину | |
24 | M10x1/GB1152 | Nipple | В корзину | |
25 | 11.00-20 | Tyre | В корзину | |
26 | 3Y15-2-9 | Retainer | В корзину | |
27 | YL20-7-9 | Pin | В корзину | |
28 | YL20-7-1 | Front wheel axle | В корзину | |
29 | YL20-7-2 | Front channel section welding assembly | В корзину | |
30 | YL20-7-11 | Rear channel section welding assembly | В корзину | |
31 | M20x50/GB5783 | Hex. bolt | В корзину | |
32 | 10x110/GB91 | Cotter pin | В корзину | |
33 | YL16-7-10 | Fibre pad | В корзину | |
34 | 3Y15-2-1 | Lower filling plate | В корзину | |
35 | 3Y15-2-2 | Felt oil seal | В корзину | |
36 | 7222E/GB297 | Single row conical roller bearing | В корзину | |
37 | YL20-7-6 | Bearing seat | В корзину | |
38 | 7217E/GB297 | Single row conical roller bearing | В корзину | |
39 | 3Y15-2-6 | Upper filling plate | В корзину | |
40 | 3Y15-2-7 | Felt oil seal | В корзину | |
41 | 3Y15-2-5 | Sleeve | В корзину | |
42 | YL20-7-7 | Clamp | В корзину | |
43 | M20x60/GB5783 | Hex. bolt | В корзину | |
44 | 20/GB93 | Spring washer | В корзину | |
45 | 8.0-20 | Rim | В корзину | |
46 | YL20-7-8 | Sleeve | В корзину | |
47 | M12x25/GB5783 | Hex. bolt | В корзину | |
48 | 12/GB93 | Spring washer | В корзину |
