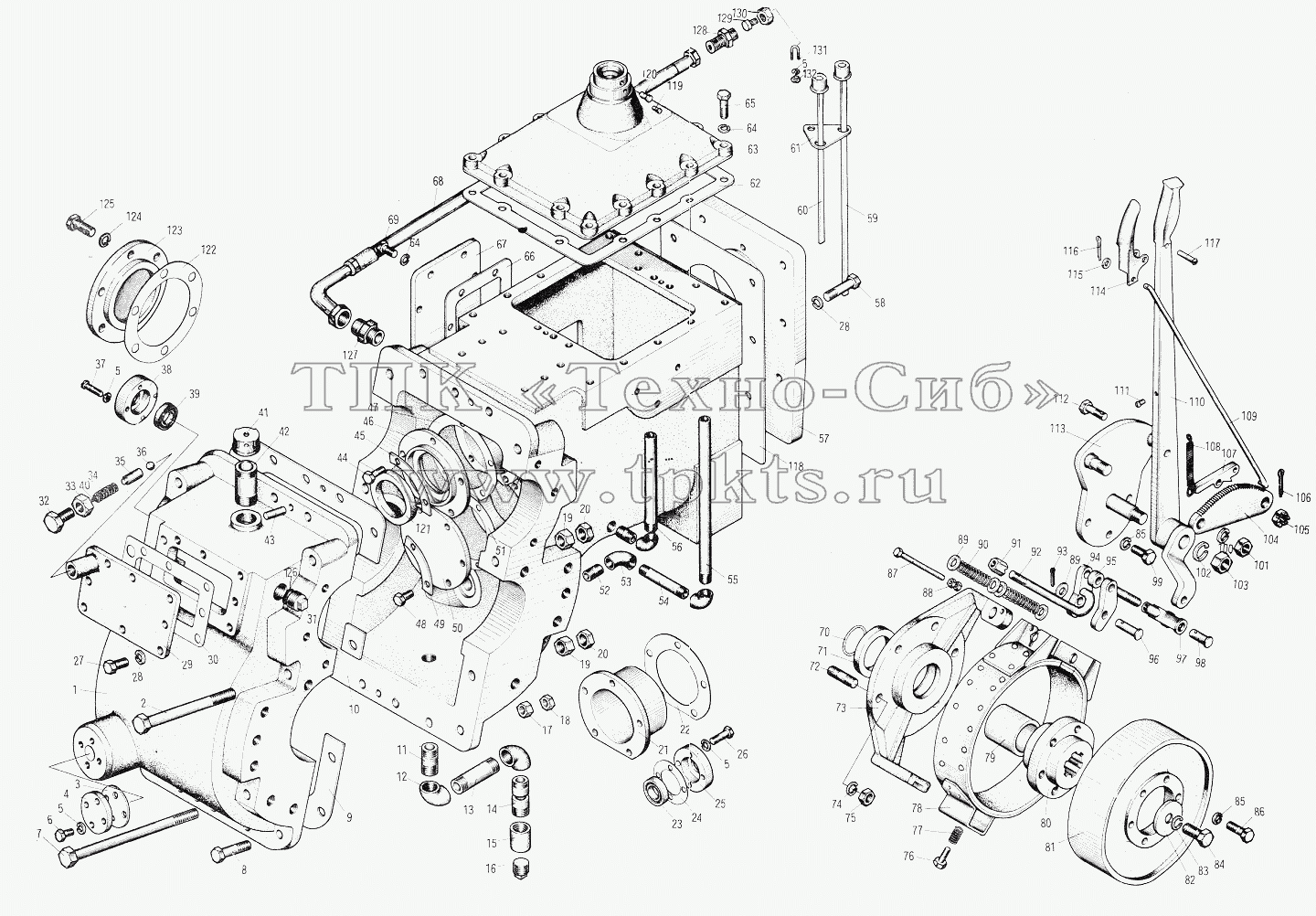

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | YL16-4-6 | Gear box cover | В корзину | |
2 | 3Y15-4-10 | Bolt | В корзину | |
3 | 3Y15-4-36 | Gasket | В корзину | |
4 | 3Y15-4-35 | Pressure cover | В корзину | |
5 | 8/GB93 | Spring washer | В корзину | |
6 | M8x25/GB5783 | Hex. bolt | В корзину | |
7 | 3Y15-4-20 | Bolt | В корзину | |
8 | M14x60/GB5783 | Hex. bolt | В корзину | |
9 | 3Y15-4-8 | Gasket | В корзину | |
10 | YL16-4-2 | Gear box body | В корзину | |
11 | YL16-4-9 | Connecting pipe | В корзину | |
12 | GH3289-2-82 | 90 elbow 3/4 | В корзину | |
13 | YL16-4-11 | Connecting pipe | В корзину | |
14 | YL16-4-10 | Connecting pipe | В корзину | |
15 | GB3289-22-82 | Connector 3/4 | В корзину | |
16 | GB3289-31-82 | Plug 3/4 | В корзину | |
17 | M14/GB6170 | Hex. nut | В корзину | |
18 | M14/GB6174 | Flat hex. nut | В корзину | |
19 | M18/GB6170 | Hex. nut | В корзину | |
20 | M18/GB6174 | Flat hex. nut | В корзину | |
21 | 3Y15-4-6 | Bearing sleeve | В корзину | |
22 | 3Y15-4-7 | Gasket | В корзину | |
23 | CA10-3509070 | Oil seal | В корзину | |
24 | 3Y15-4-36 | Gasket | В корзину | |
25 | 3Y15-4-35 | Pressure cover | В корзину | |
26 | M8x35/GB5783 | Hex. bolt | В корзину | |
27 | M12x30/GB5783 | Hex. bolt | В корзину | |
28 | 12/GB93 | Spring washer | В корзину | |
29 | YL16-4-7 | Cover | В корзину | |
30 | YL16-4-8 | Gasket | В корзину | |
31 | M27x2/JB1000 | Pipe | В корзину | |
32 | M18x45/GB5783 | Hex. bolt | В корзину | |
33 | M18/GB6170 | Hex. nut | В корзину | |
34 | 3Y15-4-16 | Spring | В корзину | |
35 | YL16-4-17 | Spring retainer | В корзину | |
36 | 9/167GB308 | Steel ball | В корзину | |
37 | M8x20/GB67 | Button head screw | В корзину | |
38 | 3Y15-4-14 | Gland | В корзину | |
39 | 30x3.1/GB1235 | O-ring | В корзину | |
40 | 3Y15-4-17 | Spring retainer | В корзину | |
41 | 3Y15-4-7-1 | Exhaust pipe cap | В корзину | |
42 | 3Y15-4-7-3 | Air pipe | В корзину | |
43 | 10x40/GB117 | Pin | В корзину | |
44 | M10x30/GB5783 | Hex. bolt | В корзину | |
45 | 3Y15-4-23 | Check shim | В корзину | |
46 | 3Y15-4-21 | Shaft end cover | В корзину | |
47 | 3Y15-4-22 | Gasket | В корзину | |
48 | M10x25/GB5783 | Hex. bolt | В корзину | |
49 | 3Y15-4-24 | Check shim | В корзину | |
50 | 3Y15-4-25 | Retaining cover | В корзину | |
51 | 3Y15-4-26 | Gasket | В корзину | |
52 | YL16-4-14 | Connecting pipe | В корзину | |
53 | GB3289-2-82 | 90 elbow | В корзину | |
54 | YL16-4-12 | Tube | В корзину | |
55 | YL16-4-13 | Dip tube | В корзину | |
56 | YL16-4-15 | Dip tube | В корзину | |
57 | YL20-4-2 | Bearing clamp | В корзину | |
58 | M12x55/GB5782 | Hex. bolt | В корзину | |
59 | 3Y15-4-10 | Bolt | В корзину | |
60 | 3Y154-12 | Dip rod | В корзину | |
61 | YL16-4-1 | Oil tube clip | В корзину | |
62 | 3Y15-4-4 | Packing | В корзину | |
63 | 3Y15A-4-3 | Gear shift housing | В корзину | |
64 | 10/GB93 | Spring washer | В корзину | |
65 | M10x40/GB5783 | Hex. bolt | В корзину | |
66 | 3Y15-4-13 | Fibre pad | В корзину | |
67 | 3Y15-4-12 | Cover plate | В корзину | |
68 | GB8065-1-88 | Hose 13 | В корзину | |
69 | M10x25/GB5783 | Hex. bolt | В корзину | |
70 | 60x3.1/GB1235 | O-ring | В корзину | |
71 | HG4-692-72 | Skeleton oil seal d.65xd.90x12 | В корзину | |
72 | AM14x30/GB900 | Stud | В корзину | |
73 | YL16-4-5-12 | Brake bracket | В корзину | |
74 | 14/GB93 | Spring washer | В корзину | |
75 | M14/GB6170 | Hex. nut | В корзину | |
76 | M8x30/GB5783 | Hex. bolt | В корзину | |
77 | YL16-4-5-11 | Spring | В корзину | |
78 | YL16-4-5-4 | Brake belt | В корзину | |
79 | YL16-4-5-15 | Strut pipe | В корзину | |
80 | YL16-4-5-14 | Brake hub | В корзину | |
81 | YL16-4-5-13 | Brake drum | В корзину | |
82 | YL16-4-5-10 | Clamp | В корзину | |
83 | 16/GB93 | Spring washer | В корзину | |
84 | M16x1.5x40/GB5786 | Hex. bolt | В корзину | |
85 | 12/GB93 | Spring washer | В корзину | |
86 | M12x40/GB5783 | Hex. bolt | В корзину | |
87 | YL16-4-5-6 | Bolt | В корзину | |
88 | M6/GB6170 | Hex. nut | В корзину | |
89 | 12/GB97-2 | Flat washer | В корзину | |
90 | YL16-4-5-9 | Spring | В корзину | |
91 | YL16-4-5-8 | Nut | В корзину | |
92 | YL16-4-5-7 | Tension screw | В корзину | |
93 | 4x30/GB91 | Cotter pin | В корзину | |
94 | YL16-4-5-16 | Brake clamp | В корзину | |
95 | YL16-4-5-3 | Pulling rod | В корзину | |
96 | A12x48/GB882-76 | Pin | В корзину | |
97 | 3Y15-7-6-11 | Fork connector | В корзину | |
98 | A12x38/GB882-76 | Pin | В корзину | |
99 | M12x30/GB5783 | Hex. bolt | В корзину | |
100 | 16/GB93 | Spring washer | В корзину | |
101 | M16x1.5/GB6170 | Hex. nut | В корзину | |
102 | 20/GB93 | Spring washer | В корзину | |
103 | M20x1.5/GB6176 | Hex. nut | В корзину | |
104 | YL16-4-5-5 | Toothed sector | В корзину | |
105 | M12-/GB6178 | Hex. slotted nut | В корзину | |
106 | 3x25/GB91 | Cotter pin | В корзину | |
107 | YL16-4-5-4 | Brake belt | В корзину | |
108 | YL16-4-5-3 | Pulling rod | В корзину | |
109 | YL16-4-5-2 | Pulling rod | В корзину | |
110 | YL16-4-5-1 | Brake handle | В корзину | |
111 | M6x16/GB67 | Button head screw | В корзину | |
112 | M12x40/GB31-76 | Hex. bolt | В корзину | |
113 | YL16-4-5-2 | Pulling rod | В корзину | |
114 | YL16-4-5-1 | Brake handle | В корзину | |
115 | 6/GB97-2 | Flat washer | В корзину | |
116 | 2-5x15/GB91 | Cotter pin | В корзину | |
117 | 6x32/GB869 | Button head rivet | В корзину | |
118 | YL16-4-4 | Gasket | В корзину | |
119 | 3Y15-4-27 | Pin | В корзину | |
120 | 3Y15-4-28 | Pin | В корзину | |
121 | HG4-692-76 | Skeleton oil seal d.70xd.100x12 | В корзину | |
122 | 3Y15-4-30 | Gasket | В корзину | |
123 | 3Y15A-4-29 | Shaft retaining cover | В корзину | |
124 | 14/GB93 | Spring washer | В корзину | |
125 | M14x45/GB5783 | Hex. bolt | В корзину | |
126 | 27/JB982 | Seal ring | В корзину | |
127 | YL16-4-9-1 | Union | В корзину | |
128 | 14/GB5628-2 | Connector | В корзину | |
129 | YL16-4-9-3 | Plug | В корзину | |
130 | A14/GB5647 | Nut | В корзину | |
131 | YL16-4-9-4 | U-clip | В корзину | |
132 | M8/GB6170 | Hex. nut | В корзину |
