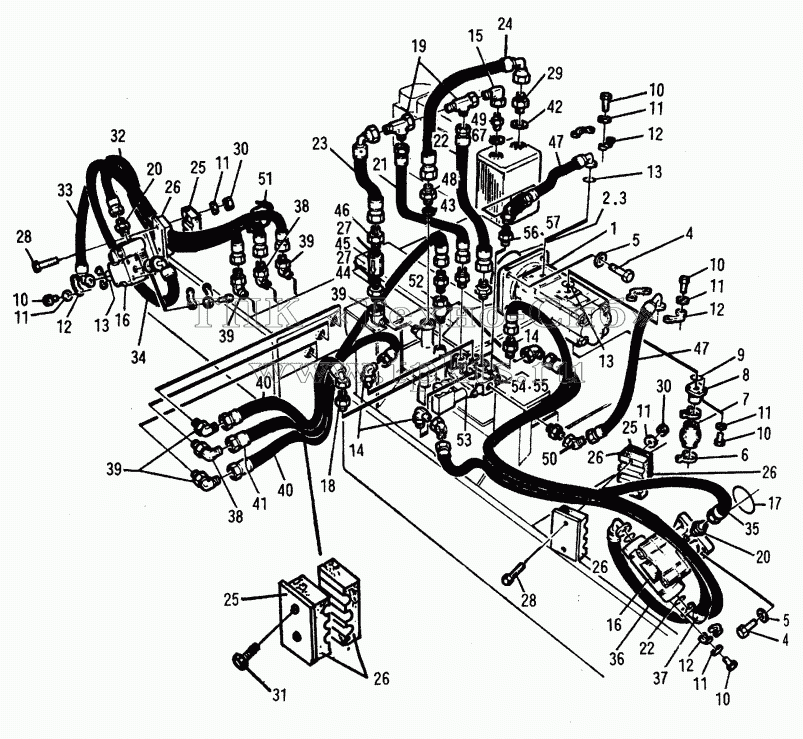

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | A1-1146 | Гидравлический насос | В корзину | |
2 | A5-2580 | Кольцо | В корзину | |
3 | 202020 | Шлицевая муфта | В корзину | |
4 | C0-0720 | Bolt | В корзину | |
5 | B8-1040 | Washer | В корзину | |
6 | Х0мут | Хомут | В корзину | |
7 | 401350 | Сильфон | В корзину | |
8 | 401460 | Труба | В корзину | |
9 | A5-2310 | Кольцо | В корзину | |
10 | C0-0360 | Bolt | В корзину | |
11 | C4-3220 | Washer | В корзину | |
12 | 401290 | Фланец | В корзину | |
13 | A5-2200 | Кольцо | В корзину | |
14 | 401470 | Адаптер | В корзину | |
15 | 401430 | Адаптер | В корзину | |
16 | Гидравлический двигатель | Гидравлический двигатель | В корзину | |
17 | A5-2490 | O-ring | В корзину | |
18 | 401480 | Адаптер | В корзину | |
19 | 401440 | Адаптер | В корзину | |
20 | 401250 | Адаптер | В корзину | |
21 | A4-0260 | Шланг | В корзину | |
22 | A4-0300 | Шланг | В корзину | |
23 | A4-0290 | Шланг | В корзину | |
24 | A4-0480 | Шланг | В корзину | |
25 | 401040 | Прижимная пластина | В корзину | |
26 | 401361 | Резиновый блок | В корзину | |
27 | A5-4240 | Шайба | В корзину | |
28 | C0-3700 | Bolt | В корзину | |
29 | 401300 | Адаптер | В корзину | |
30 | C3-0100 | Nut | В корзину | |
31 | C0-3640 | Болт | В корзину | |
32 | A4-1490 | Шланг | В корзину | |
33 | A4-0900 | Шланг | В корзину | |
34 | А4-0920 | Шланг | В корзину | |
35 | А4-1540 | Шланг | В корзину | |
36 | А4-0930 | Шланг | В корзину | |
37 | А4-0910 | Шланг | В корзину | |
38 | 401500 | Адаптер | В корзину | |
39 | 401170 | Адаптер | В корзину | |
40 | А4-0890 | Шланг | В корзину | |
41 | А4-1530 | Шланг | В корзину | |
42 | А5-4200 | Шайба | В корзину | |
43 | А5-4260 | Шайба | В корзину | |
44 | 401420 | Адаптер | В корзину | |
45 | A1-4030 | Обратный клапан | В корзину | |
46 | 401270 | Адаптер | В корзину | |
47 | A4-0940 | Шланг | В корзину | |
48 | 401280 | Адаптер | В корзину | |
49 | 401320 | Адаптер | В корзину | |
50 | 401490 | Адаптер | В корзину | |
51 | B2-1810 | Крепление кабеля | В корзину | |
52 | 401510 | Адаптер | В корзину | |
53 | A1-4006 | Распределительный клапан | В корзину | |
54 | C0-2881 | Болт | В корзину | |
55 | C4-3200 | Washer | В корзину | |
56 | 401340 | Адаптер | В корзину | |
57 | A5-4220 | Шайба | В корзину | |
58 | 401470 | Адаптер | В корзину |
