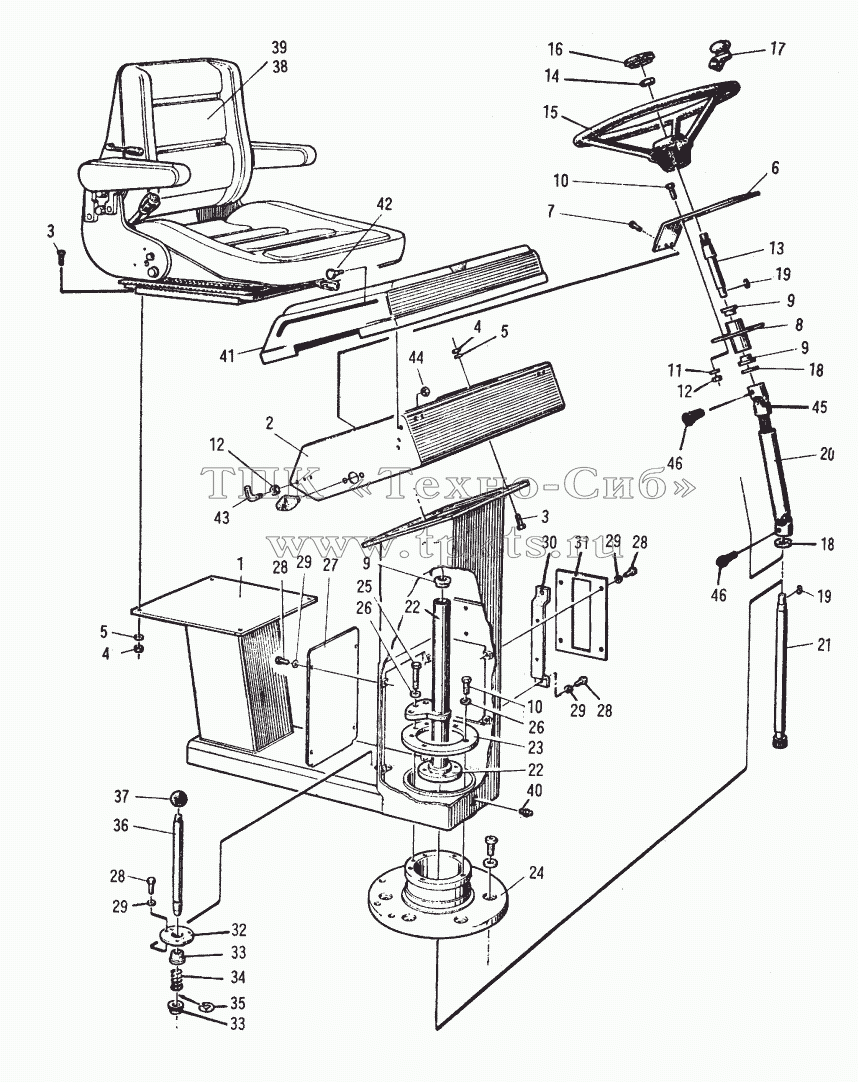

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 404240 | Пульт | В корзину | |
2 | 404570 | Ящик инструмента | В корзину | |
3 | С0-0180 | Bolt | В корзину | |
4 | С3-2940 | Гайка | В корзину | |
5 | С4-3820 | Шайба | В корзину | |
6 | 404110 | Центральный кронштейн | В корзину | |
7 | С2-2660 | Винт | В корзину | |
8 | 404250 | Гнездо подшипника | В корзину | |
9 | 404100 | Подшипник скольжения | В корзину | |
10 | С0-0320 | Bolt | В корзину | |
11 | В8-1030 | Washer | В корзину | |
12 | С3-0100 | Гайка | В корзину | |
13 | 404090 | Вал | В корзину | |
14 | С3-1500 | Гайка | В корзину | |
15 | Рулевое колесо | Рулевое колесо | В корзину | |
16 | Знак | Знак рулевого колеса | В корзину | |
17 | Кнопка | Кнопка | В корзину | |
18 | С4-3900 | Шайба | В корзину | |
19 | Ключ | Ключ | В корзину | |
20 | 404410 | Вал кардана | В корзину | |
21 | 404120 | Вал | В корзину | |
22 | 404270 | Гнездо | В корзину | |
23 | 404190 | Кольцо | В корзину | |
24 | 404180 | Фланец | В корзину | |
25 | С0-0360 | Bolt | В корзину | |
26 | С4-3220 | Шайба | В корзину | |
27 | 404130 | Крышка | В корзину | |
28 | С0-1820 | Болт | В корзину | |
29 | В8-1010 | Шайба | В корзину | |
30 | G321.258 | Кронштейн | В корзину | |
31 | 404070 | Крышка | В корзину | |
32 | 404150 | Адаптер | В корзину | |
33 | 404170 | Подшипник скольжения | В корзину | |
34 | 404160 | Пружина | В корзину | |
35 | С4-2580 | Шайба | В корзину | |
36 | 404140 | Стержень | В корзину | |
37 | Кнопка | Кнопка | В корзину | |
38 | Спинка кресла | Спинка кресла | В корзину | |
39 | Кресло оператора | Кресло оператора | В корзину | |
40 | Пресс-масленка | Пресс-масленка | В корзину | |
41 | 404530 | Крышка | В корзину | |
42 | 404540 | Винт | В корзину | |
43 | 404560 | Болт | В корзину | |
44 | С3-0100 | Гайка | В корзину | |
45 | 404261 | Универсальные валы | В корзину | |
46 | С2-2620 | Винт | В корзину |
