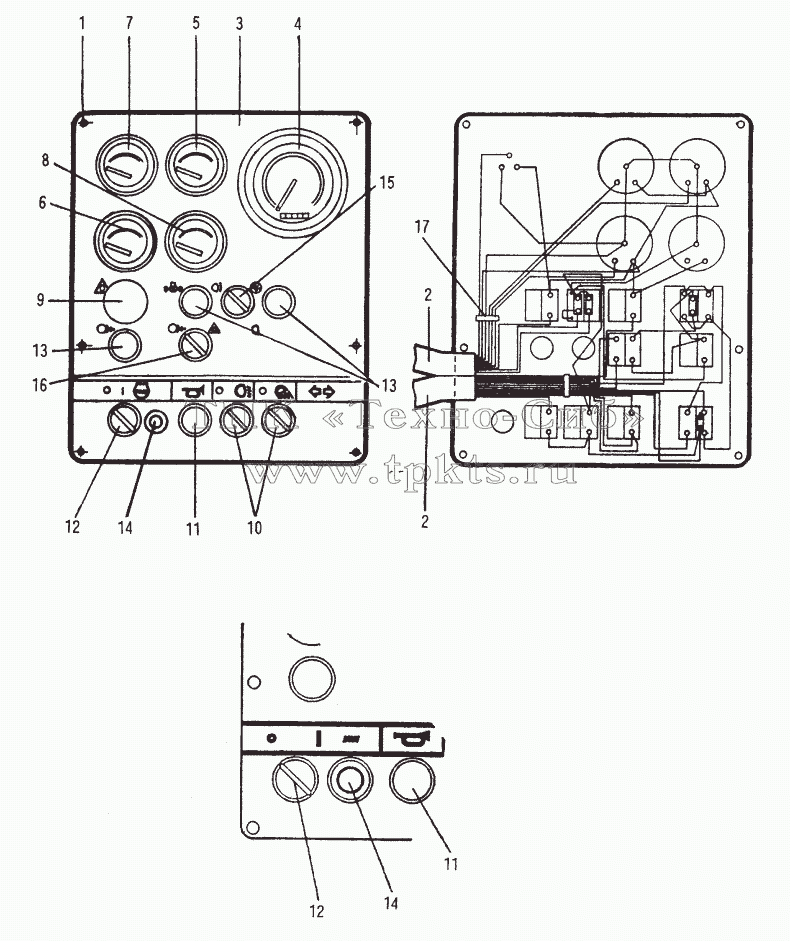

Каталоги запасных частей к спецтехнике XCMG YZC7 406885 левый пульт управления
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
1 |
С2-3300 |
|
Винт |
В корзину
|
2 |
406940 |
|
Кабельный жгут |
В корзину
|
3 |
Левая пластина |
|
Левая пластина |
В корзину
|
4 |
Тахометр/счетчик моточасов |
|
Тахометр/счетчик моточасов |
В корзину
|
5 |
Индикатор |
|
Индикатор |
В корзину
|
6 |
Индикатор температуры |
|
Индикатор температуры масла в системе гидравлики |
В корзину
|
7 |
Вольтметр |
|
Вольтметр |
В корзину
|
8 |
Топливный расходомер |
|
Топливный расходомер |
В корзину
|
9 |
Кнопка остановки |
|
Кнопка экстренной остановки |
В корзину
|
10 |
Выключатель |
|
Выключатель |
В корзину
|
11 |
Кнопка клаксона |
|
Кнопка клаксона |
В корзину
|
12 |
Переключатель |
|
Переключатель |
В корзину
|
13 |
Контрольная лампа |
|
Контрольная лампа |
В корзину
|
14 |
Выключатель стартера |
|
Выключатель стартера |
В корзину
|
15 |
Выключатель |
|
Выключатель |
В корзину
|
16 |
Контактный блок |
|
Контактный блок |
В корзину
|
17 |
Крепление кабеля |
|
Крепление кабеля |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
