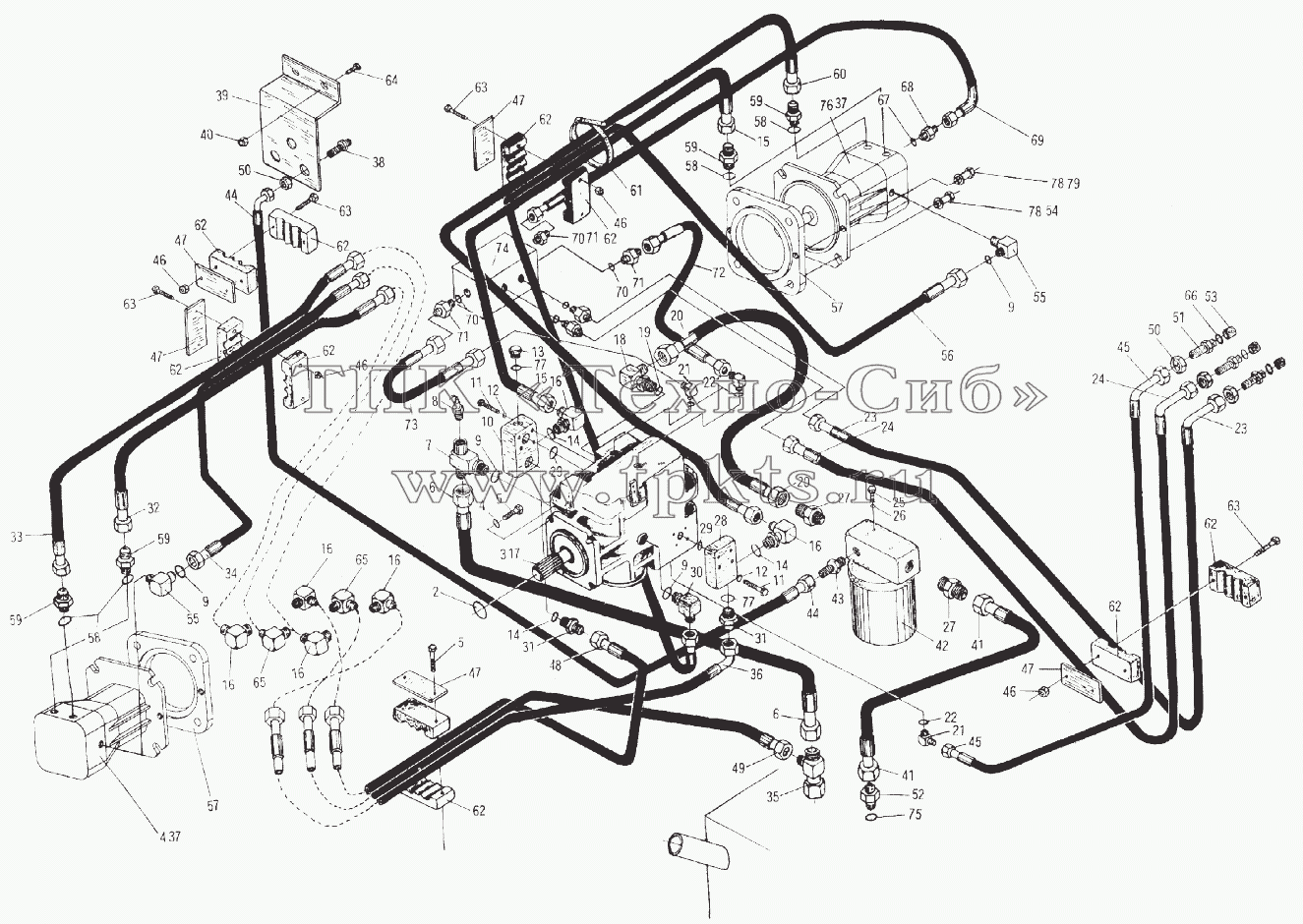

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Гидравлический двигатель | Гидравлический двигатель | В корзину | |
2 | А5-1640 | 0-ring | В корзину | |
3 | A1-1062 | Гидравлический насос | В корзину | |
4 | Приводной двигатель | Приводной двигатель | В корзину | |
5 | C0-3640 | Болт | В корзину | |
6 | A4-3030 | Шланг | В корзину | |
7 | 407565 | Адаптер | В корзину | |
8 | А7-5175 | Датчик температуры | В корзину | |
9 | A5-1180 | Кольцо | В корзину | |
10 | 407495 | Клапанная пластина | В корзину | |
11 | 407490 | Болт | В корзину | |
12 | C4-3240 | Washer | В корзину | |
13 | 407470 | Заглушка | В корзину | |
14 | A5-1225 | Кольцо | В корзину | |
15 | A4-3010 | Шланг | В корзину | |
16 | 401170 | Адаптер | В корзину | |
17 | 201375 | Муфта | В корзину | |
18 | 407545 | Адаптер | В корзину | |
19 | A5-2180 | Кольцо | В корзину | |
20 | A4-3040 | Шланг | В корзину | |
21 | 407615 | Адаптер | В корзину | |
22 | A5-1110 | Кольцо | В корзину | |
23 | A4-1473 | Шланг | В корзину | |
24 | A4-1474 | Шланг | В корзину | |
25 | 407065 | Bolt | В корзину | |
26 | C4-3200 | Washer | В корзину | |
27 | 401090 | Адаптер | В корзину | |
28 | 407475 | Клапанная пластина | В корзину | |
29 | A5-1260 | Кольцо | В корзину | |
30 | 407605 | Адаптер | В корзину | |
31 | 401120 | Адаптер | В корзину | |
32 | A4-3005 | Шланг | В корзину | |
33 | A4-3000 | Шланг | В корзину | |
34 | А4-0731 | Шланг | В корзину | |
35 | 401210 | Адаптер | В корзину | |
36 | А4-3020 | Шланг | В корзину | |
37 | 407525 | Шлицевая муфта | В корзину | |
38 | 407465 | Адаптер | В корзину | |
39 | 407460 | Кронштейн | В корзину | |
40 | С3-0060 | Nut | В корзину | |
41 | А4-3035 | Шланг | В корзину | |
42 | D0-5460 | Фильтр | В корзину | |
43 | 407510 | Адаптер | В корзину | |
44 | А4-1391 | Шланг | В корзину | |
45 | А4-1380 | Шланг | В корзину | |
46 | С3-1040 | Гайка | В корзину | |
47 | 401040 | Пластина хомута | В корзину | |
48 | А4-3025 | Шланг | В корзину | |
49 | А4-0733 | Шланг | В корзину | |
50 | С3-1160 | Гайка | В корзину | |
51 | 407455 | Адаптер | В корзину | |
52 | 401070 | Адаптер | В корзину | |
53 | Т1-0341 | Адаптер для определения давления | В корзину | |
54 | 407485 | Болт | В корзину | |
55 | 401190 | Адаптер | В корзину | |
56 | А4-0732 | Шланг | В корзину | |
57 | 407480 | Фланец | В корзину | |
58 | А5-1225 | Кольцо | В корзину | |
59 | 407450 | Адаптер | В корзину | |
60 | А4-3015 | Шланг | В корзину | |
61 | В2-1810 | Хомут | В корзину | |
62 | 401030 | Хомут | В корзину | |
63 | С0-3700 | Болт | В корзину | |
64 | С0-0180 | Bolt | В корзину | |
65 | 401200 | Адаптер | В корзину | |
66 | A5-4U0 | Шайба | В корзину | |
67 | А5-1180 | Кольцо | В корзину | |
68 | 407500 | Адаптер | В корзину | |
69 | А4-1390 | Шланг | В корзину | |
70 | А5-2090 | Кольцо | В корзину | |
71 | 407505 | Адаптер | В корзину | |
72 | А4-1472 | Шланг | В корзину | |
73 | А4-1471 | Шланг | В корзину | |
74 | A1-1063 | Клапан | В корзину | |
75 | A5-4240 | Шайба | В корзину | |
76 | Приводной двигатель | Приводной двигатель | В корзину | |
77 | A5-4220 | Шайба | В корзину | |
78 | B8-1040 | Washer | В корзину | |
79 | C0-0440 | Болт | В корзину | |
80 | C4-3220 | Washer | В корзину |
