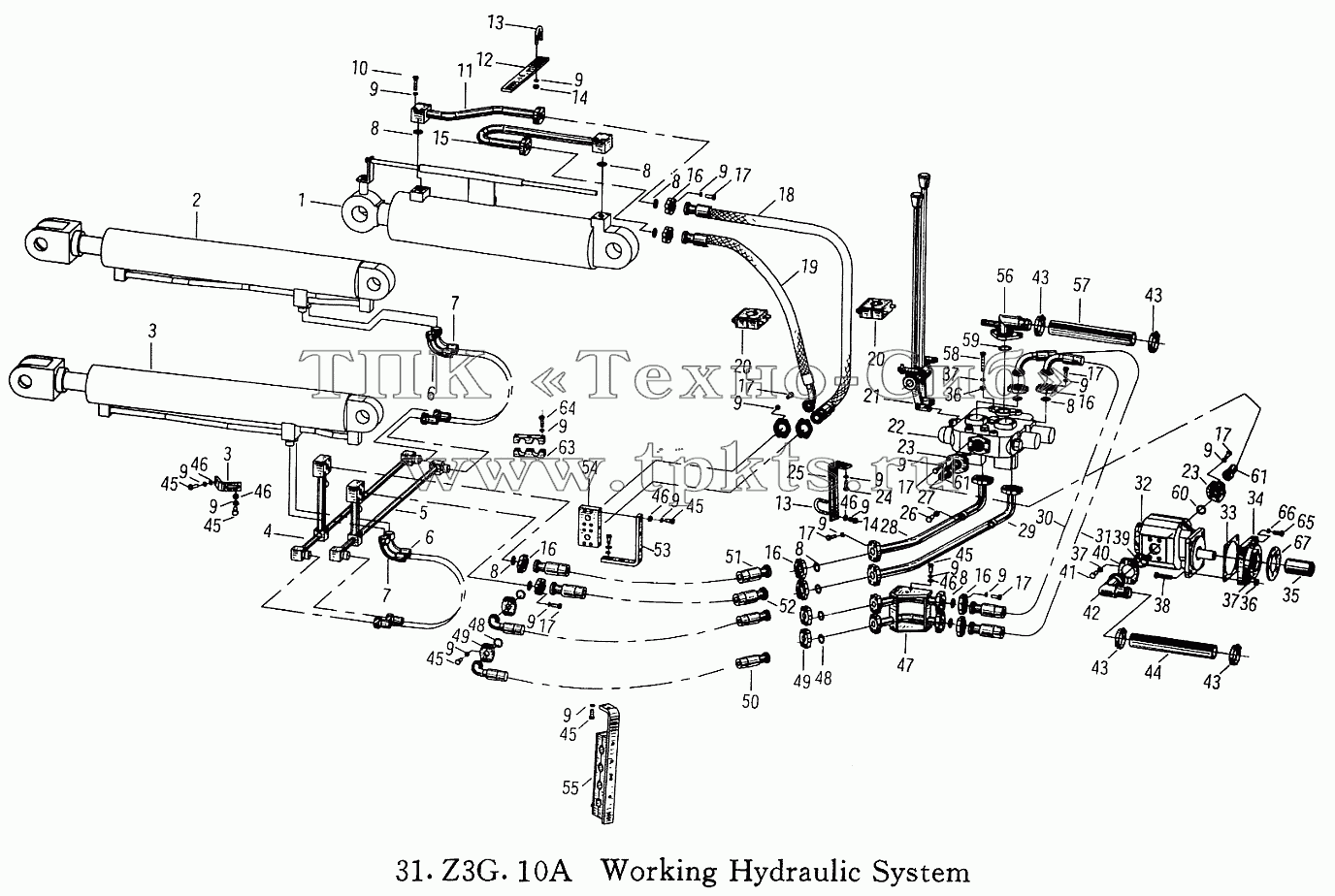

Каталоги запасных частей к спецтехнике XCMG ZL30G Гидросистема рабочего оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
13
14
14
15
16
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
37
38
39
40
41
42
43
43
43
43
44
45
45
45
45
45
45
46
46
46
46
46
47
48
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
61
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
1 Z3G.10.1 Tilt Cylinder В корзину
2 Z3G.10.3 Right Lift Cylinder В корзину
3 Z3G.10.2 Left Lift Cylinder В корзину
4 Z3G.10.7A Tube В корзину
5 Z3G.10.8A Tube В корзину
6 Z3G.10.11 D Hose В корзину
7 Z3G.10.10 D Hose В корзину
8 Diesel Engine Accessories В корзину
9 Diesel Engine Accessories В корзину
10 Diesel Engine Accessories В корзину
11 Z3G.10.5 Tube В корзину
12 Z3G.10-2 Plate В корзину
13 Z3G.10-1 U Bolt В корзину
14 Diesel Engine Accessories В корзину
15 Z3G.10.9 Connector В корзину
16 85Z.10.1-2 Split Flange В корзину
17 Diesel Engine Accessories В корзину
18 Z3G.10.28 F Hose В корзину
19 Z3G.10.27 F Hose В корзину
20 Z3G.10.6 Clamp В корзину
21 Z3G.10.20 Propulsion Linkage System В корзину
22 DF25B2C30G) Control Valve В корзину
23 Z3G.10.24 Joint В корзину
24 Diesel Engine Accessories В корзину
25 Z3G.10-7 Plank В корзину
26 Z5G.7.1-1 Plug В корзину
27 Diesel Engine Accessories В корзину
28 Z3G.10.17A Tube В корзину
29 Z3G.10.18A Tube В корзину
30 Z3G.10.21 F Hose В корзину
31 Z3G.10.16 F Hose В корзину
32 CBGJ2100 Pump В корзину
33 Z3.10-8 Paper Cushion В корзину
34 Z3.10-4 Joint Disc В корзину
35 Z3.10-5A Joint Shaft В корзину
36 Diesel Engine Accessories В корзину
37 Diesel Engine Accessories В корзину
38 Diesel Engine Accessories В корзину
39 Diesel Engine Accessories В корзину
40 Z5G.7.2-3 Split Flange В корзину
41 Diesel Engine Accessories В корзину
42 Z3G.10.23 Tube В корзину
43 Diesel Engine Accessories В корзину
44 Z3G.10-6 Hose В корзину
45 Diesel Engine Accessories В корзину
46 Diesel Engine Accessories В корзину
47 Z3G.10.15A Tube В корзину
48 Diesel Engine Accessories В корзину
49 ZC5G.7.1-1 Split Flange В корзину
50 Z3G.10.13A F Hose В корзину
51 Z3G.10.1A F Hose В корзину
52 Z3G.10.14A F Hose В корзину
53 Z3G.10-10 Plank В корзину
54 Z3G.10.9 Connector В корзину
55 Z3G.10.12 Clamp В корзину
56 Z3G.10.19 Joint В корзину
57 Z3G.10-5 Hose В корзину
58 Diesel Engine Accessories В корзину
59 Diesel Engine Accessories В корзину
60 Diesel Engine Accessories В корзину
61 Z3G.10.25 D Tube В корзину
62 Z3G.10-8 Plate В корзину
63 Z3G.10-3 Clamp В корзину
64 Diesel Engine Accessories В корзину
65 Diesel Engine Accessories В корзину
66 Diesel Engine Accessories В корзину
67 Z3.3-14 Paper Cushion В корзину
