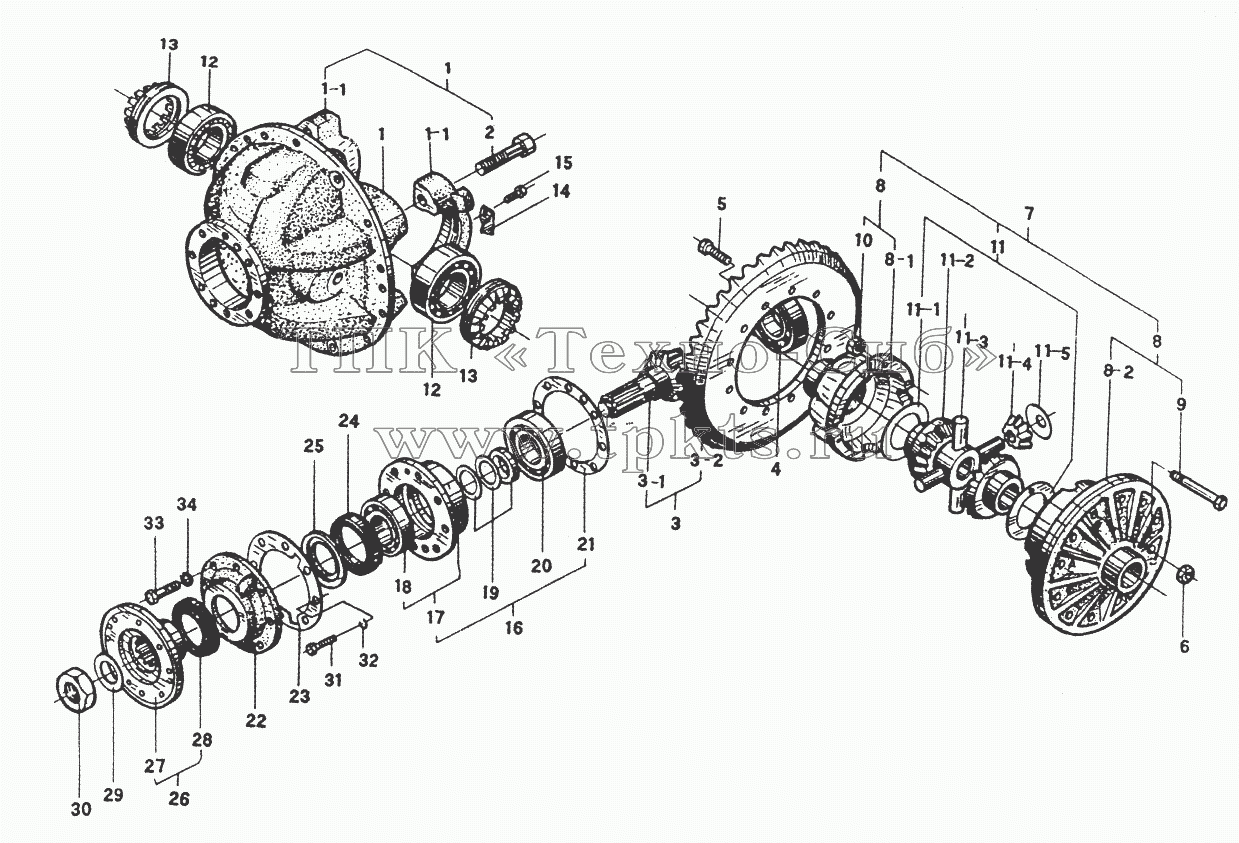

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 75202749 | Ходовой механизм | В корзину | |
2 | 75502600 | Bolt M22X2.5X99 | В корзину | |
3 | 75201865 | Шестеренная передача | В корзину | |
3 | 75201865A | Шестеренная передача | В корзину | |
3-1 | 75201866 | Главная шестерня | В корзину | |
3-1 | 75201866A | Главная шестерня | В корзину | |
3-2 | 75200507 | Шестерня | В корзину | |
3-2 | 75200507A | Шестерня | В корзину | |
4 | 75600311 | Подшипник | В корзину | |
5 | 75500003 | Bolt | В корзину | |
6 | 75501992 | Гайка | В корзину | |
7 | 75202150 | Дифференциал | В корзину | |
8 | 75200107 | Обойма дифференциала | В корзину | |
9 | 75501981 | Болт | В корзину | |
10 | 75501993 | Гайка | В корзину | |
11-1 | Шайба | Шайба | В корзину | |
11-2 | 75201275 | Шестерня с боковым зацеплением | В корзину | |
11-3 | 75200116 | Паук | В корзину | |
11-4 | 75201274 | Шестерня | В корзину | |
11-5 | 75201609 | Шайба | В корзину | |
12 | 75650019 | Подшипник | В корзину | |
13 | 75200118 | Корректирующая гайка | В корзину | |
14 | 75200053 | Предохраняющая пластина | В корзину | |
15 | 75502602 | Болт | В корзину | |
16 | Обойма | Обойма подшипника | В корзину | |
17 | 75201767 | Обойма подшипника | В корзину | |
18 | 75650313 | Подшипник | В корзину | |
19 | 75201730 | Прокладка распорная | В корзину | |
19 | 75201731 | Прокладка распорная | В корзину | |
20 | 75650319 | Подшипник | В корзину | |
21 | 75203123 | Прокладка | В корзину | |
22 | 75201770 | Крышка сальника | В корзину | |
23 | 75201771 | Прокладка | В корзину | |
24 | 75502205 | Сальник 80х100х12 | В корзину | |
25 | 75502293 | Сальник 80х100х10 | В корзину | |
26 | 75102007 | Фланец | В корзину | |
27 | 75102001A | Фланец | В корзину | |
28 | 75201748 | Крышка | В корзину | |
29 | 75500231 | Шайба | В корзину | |
30 | 75500269 | Гайка | В корзину | |
31 | GB30-76 | Болт М14х1,5х55 | В корзину | |
32 | GB93-76 | Шайба | В корзину | |
33 | GB30-76 | Болт М14х1,5х55 | В корзину | |
34 | GB93-76 | Шайба | В корзину |
