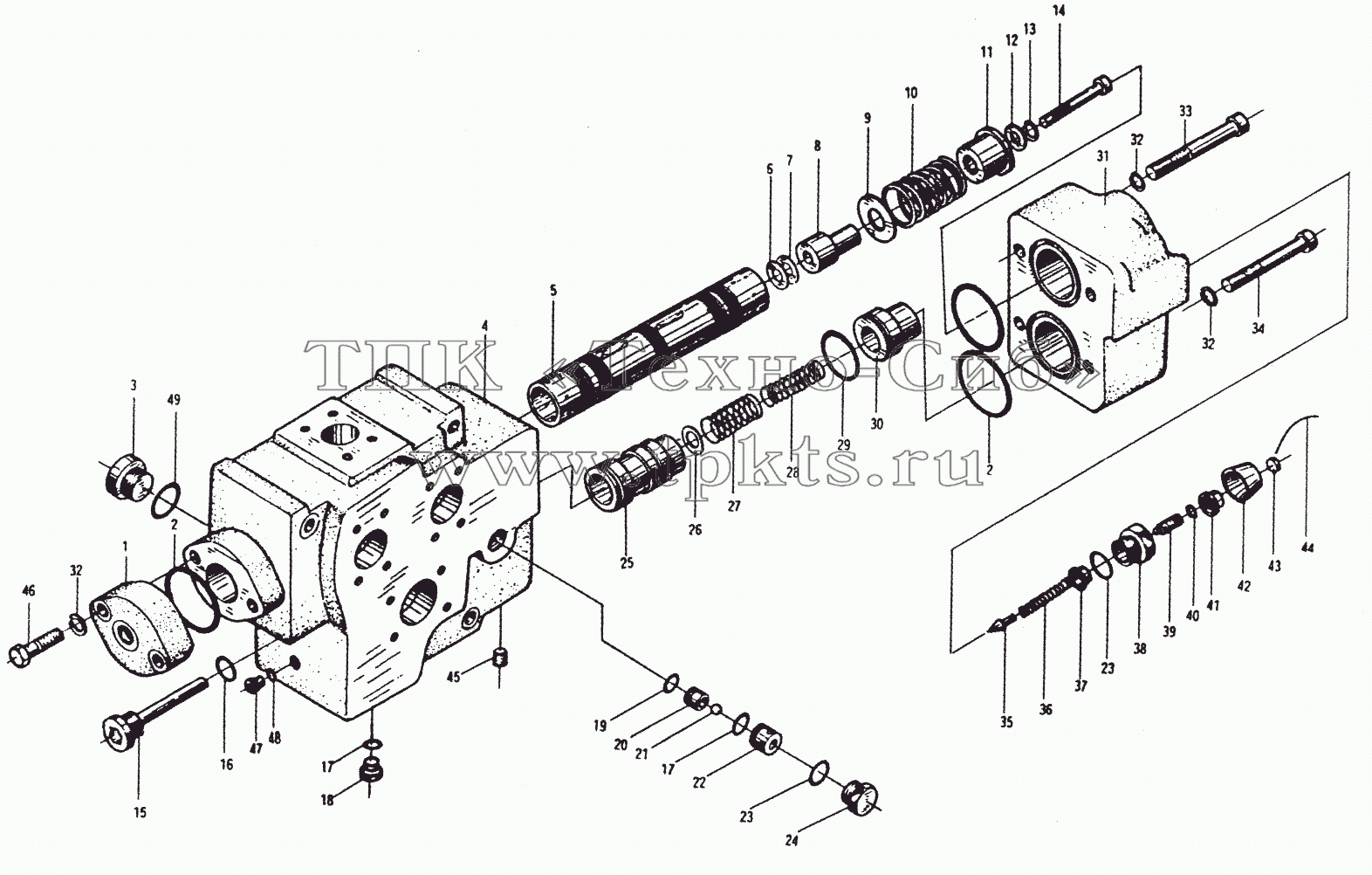

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZLF25-01 | Передняя крышка | В корзину | |
2 | GB3452.1-82 | Кольцо | В корзину | |
3 | Заглушка | Заглушка | В корзину | |
4 | ZLF25-03 | Корпус | В корзину | |
5 | ZLF25-02 | Бобина | В корзину | |
6 | ZLF25-04 | Вкладыш | В корзину | |
7 | ZLF25-05 | Вкладыш | В корзину | |
8 | ZLF25-08 | Втулка | В корзину | |
9 | ZLF25-06 | Кольцо | В корзину | |
10 | ZLF25-07 | Пружина поворотного клапана | В корзину | |
11 | ZLF25-10 | Седло | В корзину | |
12 | GB97.1-85 | Шайба | В корзину | |
13 | GB93-87 | Шайба 12 | В корзину | |
14 | GB70-85 | Болт | В корзину | |
15 | ZLF25-27 | Рычаг | В корзину | |
16 | GB3452.1-82 | Кольцо | В корзину | |
17 | GB3452.1-82 | Кольцо | В корзину | |
18 | ZLF25-25 | Заглушка | В корзину | |
19 | GB3452.1-82 | Кольцо | В корзину | |
20 | ZLF25-14 | Золотниковый клапан | В корзину | |
21 | GB308-77 | Стальной шарик | В корзину | |
22 | ZLF25-13 | Золотниковый клапан | В корзину | |
23 | GB3452.1-82 | Кольцо | В корзину | |
24 | ZLF25-12 | Заглушка | В корзину | |
25 | ZLF25-26 | Нагнетательный клапан | В корзину | |
26 | ZLF25-24 | Вкладыш | В корзину | |
27 | ZLF25-23 | Пружина | В корзину | |
28 | ZLF25-22 | Пружина | В корзину | |
29 | GB3452.1-82 | Кольцо | В корзину | |
30 | ZLF25-21 | Седло управляющего клапана | В корзину | |
31 | ZLF25-09 | Задняя крышка | В корзину | |
32 | GB93-87 | Шайба 12 | В корзину | |
33 | GB5782-86 | Болт | В корзину | |
34 | GB5782-8 | Болт М12х65 | В корзину | |
35 | ZLF25-20 | Тарельчатый клапан | В корзину | |
36 | ZLF25-19 | Управляющая пружина | В корзину | |
37 | ZLF25-18 | Седло пружины | В корзину | |
38 | ZLF25-17 | Гайка | В корзину | |
39 | ZLF25-11 | Винт | В корзину | |
40 | GB3452.1-82 | Кольцо | В корзину | |
41 | SXH25-02 | Гайка М10х1 | В корзину | |
42 | ZLF25-28 | Крышка | В корзину | |
43 | Y8F-03-11 | Запайка ввода | В корзину | |
44 | Y8F-03-12 | Провод | В корзину | |
45 | CDB-FO-1.22 | Заглушка | В корзину | |
46 | GB5782-86 | Болт | В корзину | |
47 | Заглушка | Заглушка | В корзину | |
48 | Кольцо | Кольцо | В корзину | |
49 | Кольцо | Кольцо | В корзину |
