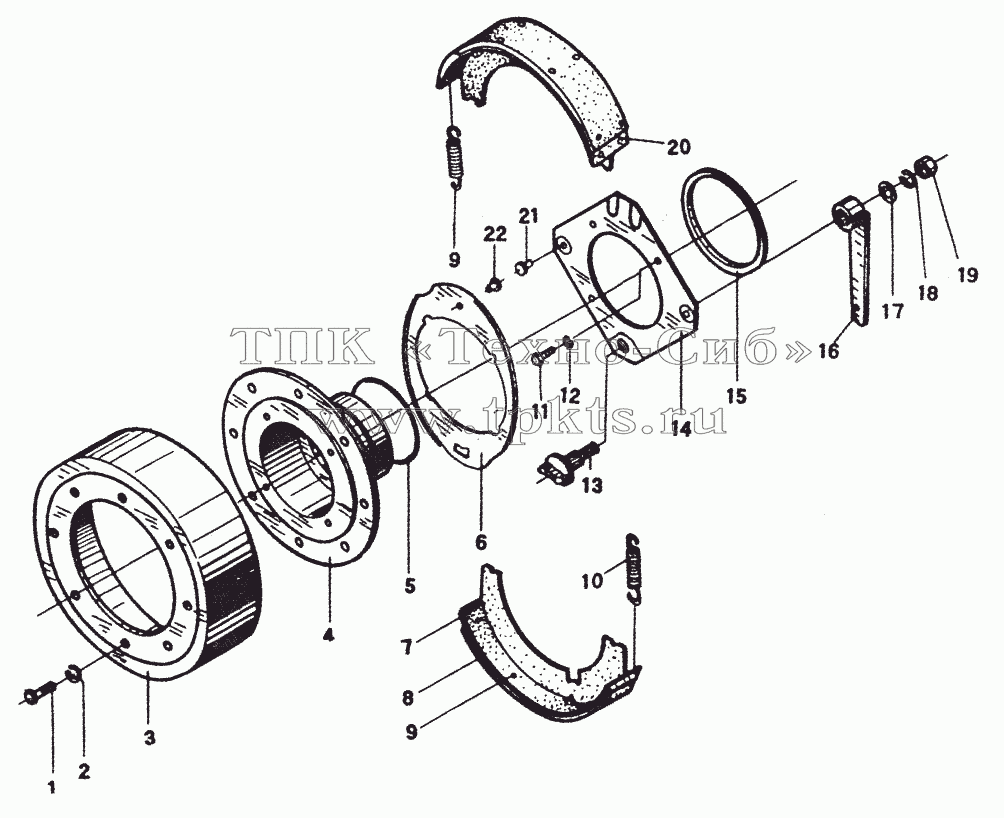

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB5786-86 | Болт М12х1,25х30 | В корзину | |
2 | GB93-87 | Шайба 12 | В корзину | |
3 | YCX-4 | Тормозной барабан | В корзину | |
4 | ZL40.13.1-3 | Фланец | В корзину | |
5 | GB1235-76 | Кольцо | В корзину | |
6 | YCX.3-1 | Пластина | В корзину | |
7 | YCX.4.1 | Тормозная колодка | В корзину | |
8 | YCX2-1 | Вкладыш | В корзину | |
9 | GB872-86 | Заклепка 5х12 | В корзину | |
10 | YCX-3 | Пружина | В корзину | |
11 | GB5782-86 | Болт | В корзину | |
12 | GB93-87 | Шайба 12 | В корзину | |
13 | YCX-1 | Стержень | В корзину | |
14 | YCX-1 | Стержень | В корзину | |
15 | YCX.1-3 | Шайба | В корзину | |
16 | YCX-2 | Рычаг | В корзину | |
17 | GB95-85 | Шайба | В корзину | |
18 | GB93-87 | Шайба 12 | В корзину | |
19 | GB41-86 | Гайка | В корзину | |
20 | YCX.2.1 | Тормозная колодка | В корзину | |
21 | YCX.1-2 | Заклепка | В корзину | |
22 | YCX.3-2 | Заклепка | В корзину |
