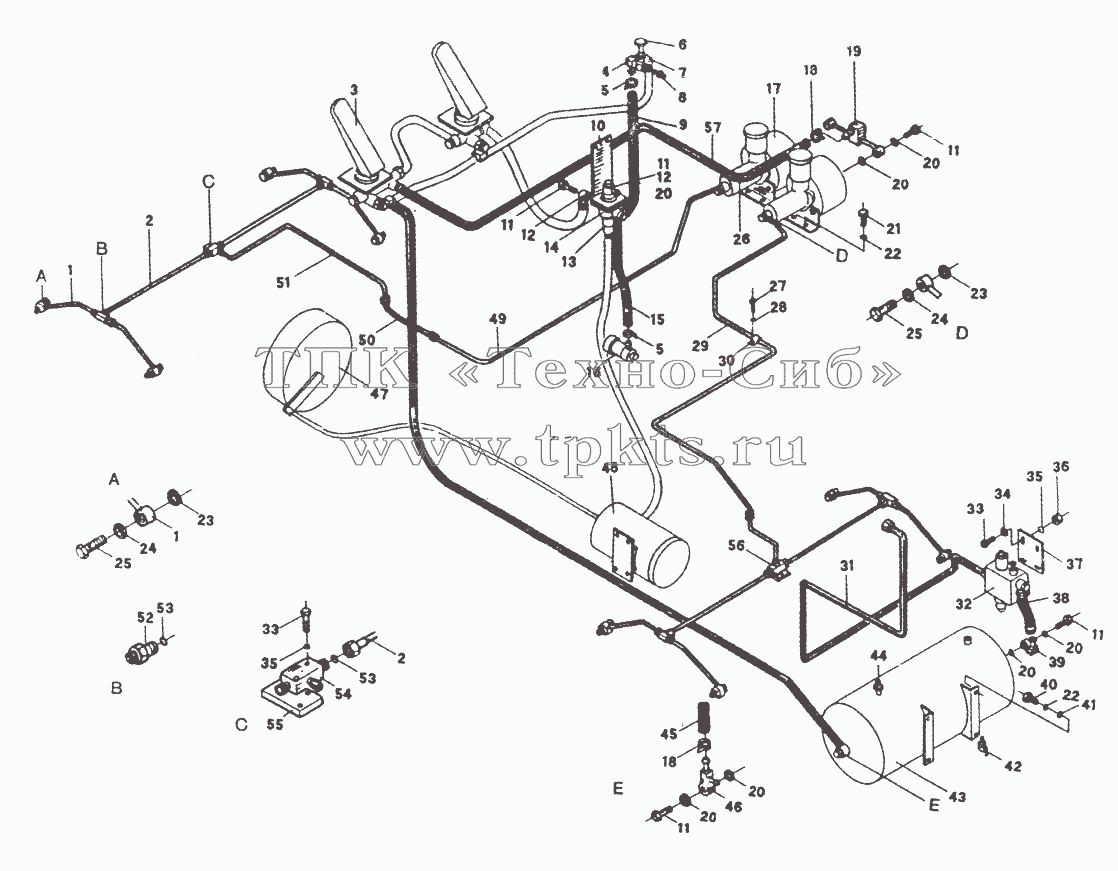

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZL50.12.10 | Труба | В корзину | |
2 | ZL50.12.1 | Труба | В корзину | |
3 | Z5G.9.1 | Регулятор тормозов | В корзину | |
4 | ZL50E.9A-6 | Joint | В корзину | |
5 | JB3616.1-84 | Хомут | В корзину | |
6 | QZ50-3526001 | Handle Control Valve | В корзину | |
7 | ZL50E.9A-5 | Joint | В корзину | |
8 | ZL50F.9-5 | Заглушка | В корзину | |
9 | Z5G.9.7-1 | Воздушная труба | В корзину | |
10 | Z5G.9.6-1 | Пластина | В корзину | |
11 | ZL40.12.5-1 | Bolt | В корзину | |
12 | 2L40.12.9-3 A | Соединительный элемент | В корзину | |
13 | Z5G.9.6-2 | Соединительный элемент | В корзину | |
14 | QZ50 | Клапан | В корзину | |
15 | Z5G.9.6-2 | Соединительный элемент | В корзину | |
16 | ZL50E.9.6 | Пневмоцилиндр тормозов | В корзину | |
17 | XM60 | Пневмопривод | В корзину | |
18 | JB3616.1-84 | Хомут | В корзину | |
19 | ZL50E.9.3.IA | Труба | В корзину | |
20 | JB982-77 | Шайба | В корзину | |
21 | GB5781-86 | Болт | В корзину | |
22 | GB93-87 | Шайба 12 | В корзину | |
23 | JB982-77 | Шайба | В корзину | |
24 | ZL40.12.4-17 | Шайба | В корзину | |
25 | ZL40.12.4-14 | Joint | В корзину | |
26 | Z5G.9.2-1 | Воздушная труба | В корзину | |
27 | GB6170-86 | Гайка | В корзину | |
28 | GB93-87 | Шайба 12 | В корзину | |
29 | ZL50E.9.10 | Труба | В корзину | |
30 | 85Z.08.1-10 | Хомут | В корзину | |
31 | Z5G.9.3A | Воздушная труба | В корзину | |
32 | SH380A-3511010 | Oil-Water Separator | В корзину | |
33 | GB5780-86 | Болт | В корзину | |
34 | GB96-85 | Шайба | В корзину | |
35 | GB93-87 | Шайба 12 | В корзину | |
36 | GB6170-86 | Гайка | В корзину | |
37 | Z5G.9-1 | Пластина | В корзину | |
38 | Z5G.9.4-1 | Воздушная труба | В корзину | |
39 | ZL40.12.9-4 | Joint | В корзину | |
40 | GB5783-86 | Болт | В корзину | |
41 | GB97.1-85 | Шайба | В корзину | |
42 | ZL40A.12,4-1 | Спускной клапан | В корзину | |
43 | Z5G.9.4.1 | Воздушный бак | В корзину | |
44 | HF150 | Предохранительный клапан | В корзину | |
45 | Z5G.9.4-2 | Воздушная труба | В корзину | |
46 | Z5G1.9.4.2 | Соединительный элемент | В корзину | |
47 | ZL40A.13A.1 | Тормоз | В корзину | |
48 | ZL50E.9.7 | Brake Cylinder | В корзину | |
49 | ZL50E.9.8 | Труба | В корзину | |
50 | ZJ303506025A | Шланг | В корзину | |
51 | ZL50E.9.1 | Труба | В корзину | |
52 | JB990-77 | Соединительный элемент 6 | В корзину | |
53 | GB1235-76 | Кольцо | В корзину | |
54 | ZL40.12.1 | Tee Connector | В корзину | |
55 | ZL40.12-1 | Блок крепления | В корзину | |
56 | ZL40.12-2 | Tee Joint | В корзину | |
57 | Шланг | Шланг | В корзину |
