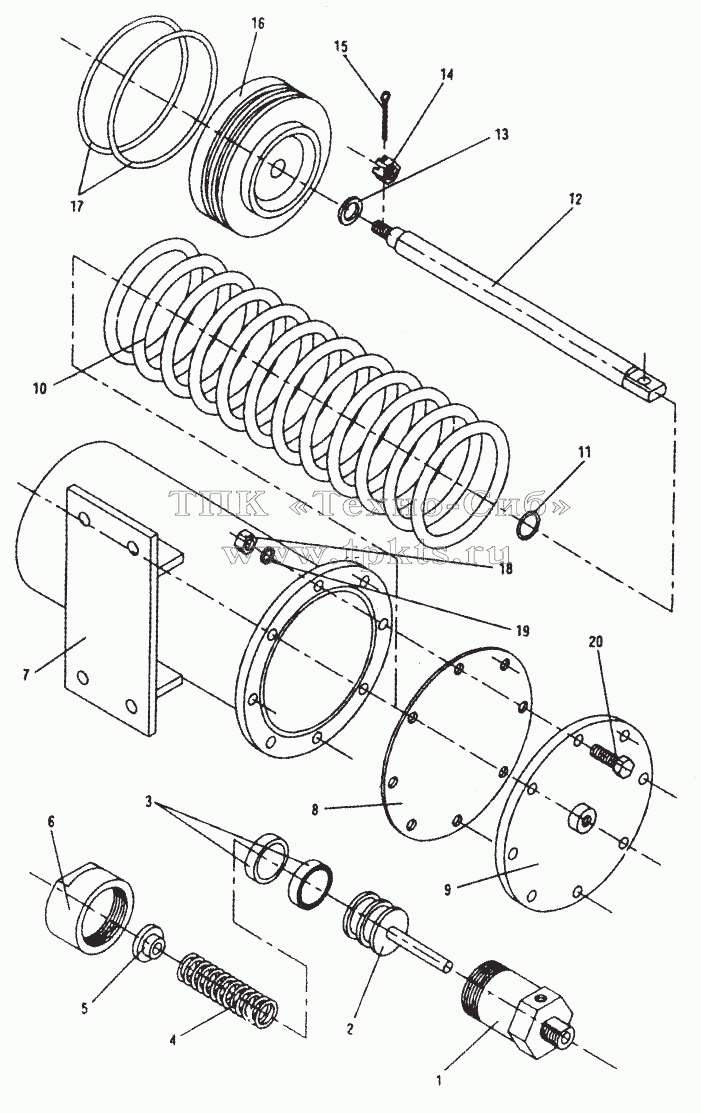

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | ZL50E.9.6-5 | Цилиндр | В корзину | |
2 | ZL50E.9.6-1 | Поршень | В корзину | |
3 | JB/ZQ4264-86 | Уплотнительное кольцо Yx D40 | В корзину | |
4 | ZL50E.9.6-2 | Пружина | В корзину | |
5 | ZL50E.9.6-4 | Седло пружины | В корзину | |
6 | ZL50E.9.6-3 | Крышка цилиндра | В корзину | |
7 | ZL50E.9.7.1 | Пневмоцилиндр | В корзину | |
8 | ZL50E.9.7-3 | Шайба | В корзину | |
9 | ZL50E.9.7.2 | Крышка цилиндра | В корзину | |
10 | ZL50E.9.7-2 | Пружина | В корзину | |
11 | GB3452.1-92 | Круглое кольцо | В корзину | |
12 | ZL50E.9.7-5 | Толкатель поршня | В корзину | |
13 | ZL50E.9.7-4 | Шайба | В корзину | |
14 | GB6181-86 | Гайка | В корзину | |
15 | GB91-86 | Шплинт | В корзину | |
16 | ZL50E.9.7-1 | Поршень | В корзину | |
17 | GB3452.1-82 | Кольцо | В корзину | |
18 | GB41-86 | Гайка | В корзину | |
19 | GB93-87 | Шайба 12 | В корзину | |
20 | GB5781-86 | Болт | В корзину |
