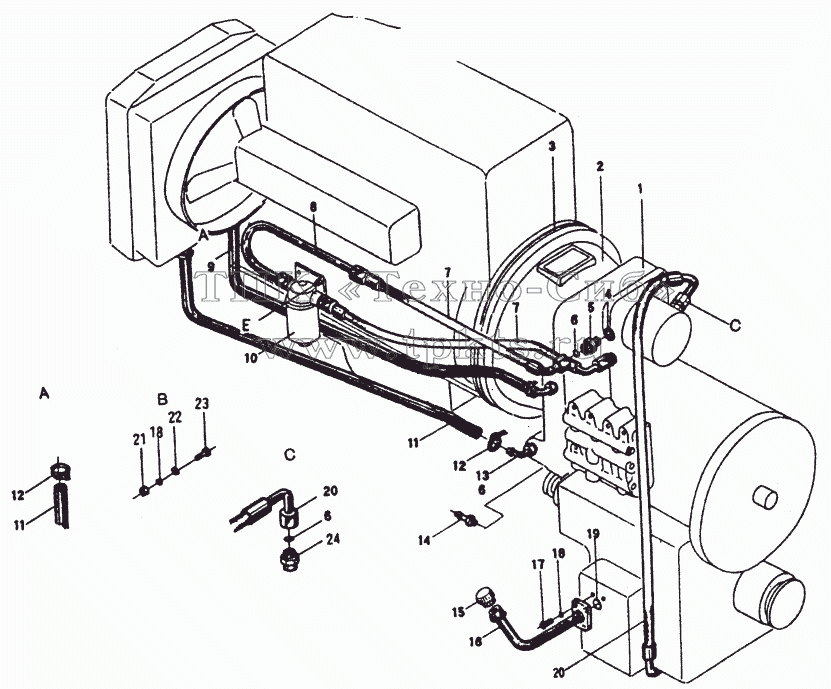

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | Трансмиссия | Трансмиссия | В корзину | |
2 | ZL50.3.4 | Преобразователь | В корзину | |
3 | ZL40.3-3 | Подкладка | В корзину | |
4 | JB982-77 | Шайба | В корзину | |
5 | Z5G.1.3-3 | Соединительный элемент | В корзину | |
6 | GB3452.1-82 | Кольцо | В корзину | |
7 | Z5G.1.3.2 | Труба 22II-900 | В корзину | |
8 | Z5G.1.3.1 | Труба | В корзину | |
9 | Z5G.1.3-4 | Резиновый шланг | В корзину | |
10 | ZL40.3.2A | Фильтр | В корзину | |
11 | Z5G.1.3-2 | Резиновый шланг | В корзину | |
12 | JB3616.1-84 | Хомут | В корзину | |
13 | ZL40.3.1.2 | Соединительный элемент | В корзину | |
14 | ZL50E.2.1 | Соединительный элемент | В корзину | |
15 | Z4G.1.2.4.2 | Труба | В корзину | |
16 | Z4G.1.2.4.1 | Труба | В корзину | |
17 | GB5783-86 | Болт | В корзину | |
18 | GB93-87 | Шайба 12 | В корзину | |
19 | GB3452.1-82 | Кольцо | В корзину | |
20 | Z5G.1.3.4 | Резиновый шланг | В корзину | |
21 | GB6170-86 | Гайка | В корзину | |
22 | GB97.1-85 | Шайба | В корзину | |
23 | GB5780-86 | Болт | В корзину | |
24 | Z5G.1.3.5 | Трансмиссия | В корзину |
