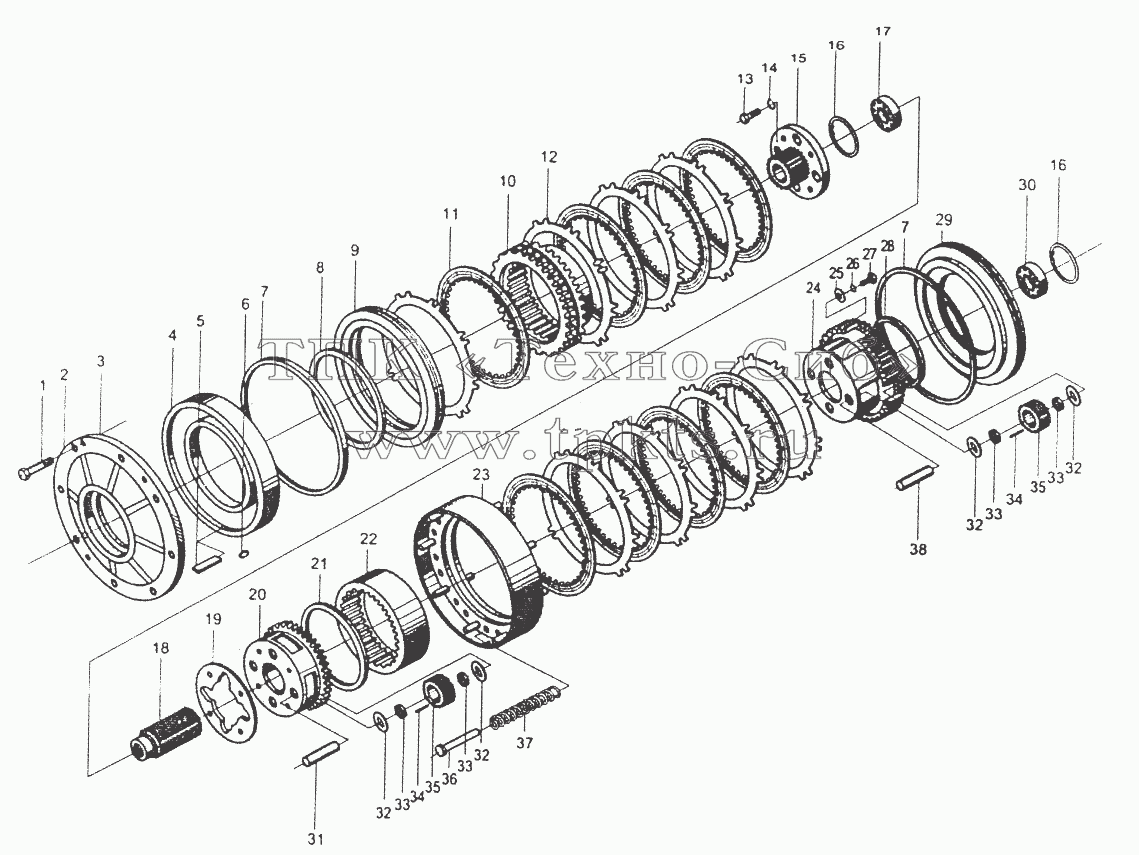

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB5783-86 | Болт | В корзину | |
2 | GB93-87 | Шайба 12 | В корзину | |
3 | ZL40.6-33A | Средняя крышка | В корзину | |
4 | ZL40.6.12-1A | Цилиндр 1-й передачи | В корзину | |
5 | ZL40.6-63 | Якорная пластина | В корзину | |
6 | GB1235-76 | Кольцо | В корзину | |
7 | ZL40.6.13-1A | Внешнее уплотнительное кольцо | В корзину | |
8 | ZL40.6.8-3A | Внутр. уплотнительное кольцо | В корзину | |
9 | ZL40.6.13-3A | Поршень 1-й передачи | В корзину | |
10 | ZL40.30.5-31 | Внутр. кольцевая шестерня | В корзину | |
11 | ZL40.6.14 | 1-я приводная пластина реверса | В корзину | |
12 | ZL40.6-48 | 1-я фрикционная пластина реверса | В корзину | |
13 | GB5783-86 | Болт | В корзину | |
14 | GB93-87 | Шайба 12 | В корзину | |
15 | ZL40A.30.5-17 | Передний соединительный фланец | В корзину | |
16 | GB894.1-86 | Пружинный зажим | В корзину | |
17 | GB277-89 | Шариковый подшипник 50210 | В корзину | |
18 | ZL40A.30.5-18 | Центральная шестерня | В корзину | |
19 | ZL40.6-44 | Запирающая пластина | В корзину | |
20 | ZL40.6-45 | Приводная шестерня 1-й передачи | В корзину | |
21 | ZL40.6-47 | Запирающее кольцо | В корзину | |
22 | ZL40A.30.5-23 | Внутренняя кольцевая шестерня реверса | В корзину | |
23 | ZL40.6.4 | Муфта якоря | В корзину | |
24 | ZL40A.30.5-32 | Приводная шестерня реверса | В корзину | |
25 | ZL40.6-51 | Гровер | В корзину | |
26 | GB93-87 | Шайба 12 | В корзину | |
27 | GB5783-86 | Болт | В корзину | |
28 | ZL40.6.15-3A | Внутреннее уплотнительное кольцо | В корзину | |
29 | ZL40.6.15-1A | Поршень реверса | В корзину | |
30 | GB276-89 | Шарикоподшипник | В корзину | |
31 | ZL40.6-16 | Штифт | В корзину | |
32 | ZL40.6-50 | Шайба | В корзину | |
33 | ZL40.6-10 | Прокладка | В корзину | |
34 | GB309-84 | Игла подшипника | В корзину | |
35 | ZL40A.30.5-13 | Планетарная шестерня | В корзину | |
36 | ZL40.6-52 | Направляющий шплинт | В корзину | |
37 | ZL40.6-53A | Пружина | В корзину | |
38 | ZL40.6-15 | Шпилька реверса | В корзину |
