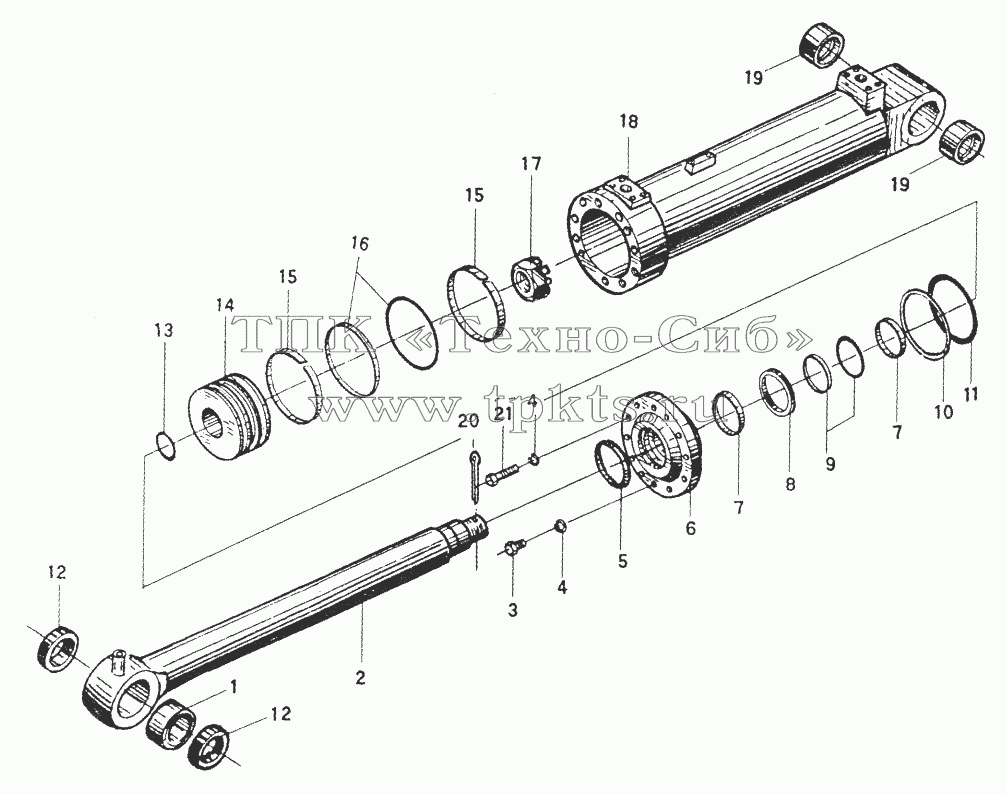

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | GB304.5-81 | Подшипник | В корзину | |
2 | Z5G.7.1.1.2 | Рычаг | В корзину | |
3 | GB5785-86 | Bolt М12х1,5x85 | В корзину | |
4 | GB93-87 | Шайба 12 | В корзину | |
5 | CK - 100 | Уплотнительное кольцо d100 | В корзину | |
6 | ZL50E.7.1.1- 6 | Крышка | В корзину | |
7 | ZL50E.7.1.1-1 | Кольцо-суппорт | В корзину | |
8 | JB/JQ22101-87 | KYC Кольцо 100х120х15 | В корзину | |
9 | S-55013 | Уплотнительное кольцо с заходом d100 | В корзину | |
10 | GB1235-76 | Кольцо | В корзину | |
11 | GB1235-76 | Кольцо | В корзину | |
12 | Z5G.7.1.1-2 | Запирающее кольцо-крышка | В корзину | |
13 | GB3452.1-82 | Кольцо | В корзину | |
14 | ZL50E.7.1.1-2 | Поршень | В корзину | |
15 | ZL50E.7.1.1-3 | Кольцо-суппорт | В корзину | |
16 | S-55044 | Glyd Ring dl50 | В корзину | |
17 | ZL50E.7.1.1-4 | Гайка | В корзину | |
18 | Z5G.7.1.1.1 | Труба | В корзину | |
19 | Z5G.7.1.1-5 | Втулка | В корзину | |
20 | GB91-86 | Шплинт | В корзину | |
21 | GB5785-86 | Bolt М12х1,5x85 | В корзину |
