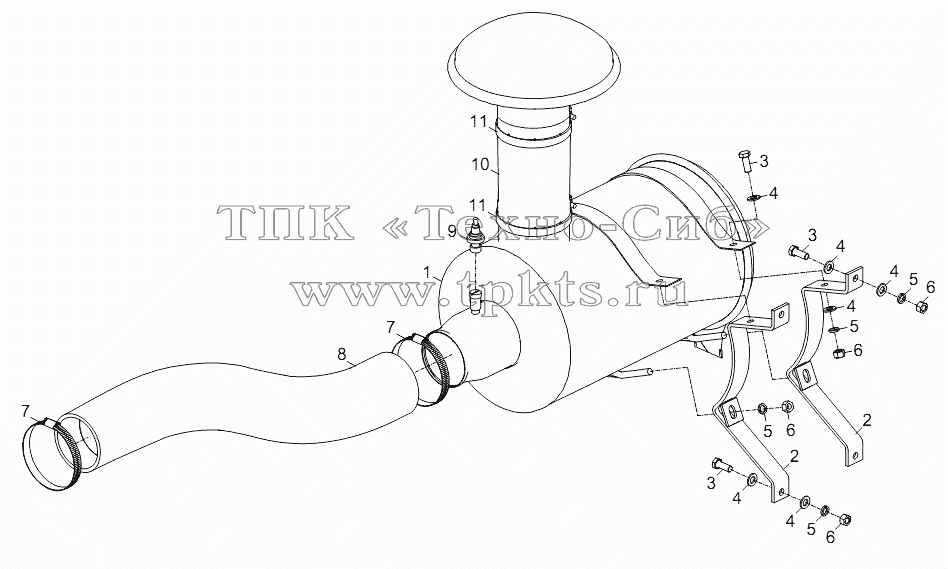

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H AIR INTAKE SYSTEM D00663111400000000Y
1
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
7
8
9
10
11
11
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663111400000000 |
00663111400000000 |
|
Air intake system |
В корзину
|
| 1 |
1000100012 |
|
Compound air filter assy |
В корзину
|
| 2 |
00663051400200000 |
|
Air filter support |
В корзину
|
| 3 |
1040000108 |
|
Bolt |
В корзину
|
| 4 |
1040300041 |
|
Washer |
В корзину
|
| 5 |
1040300054 |
|
Washer |
В корзину
|
| 6 |
1040200096 |
|
Nut |
В корзину
|
| 7 |
1990200648 |
|
Worm clamp |
В корзину
|
| 8 |
00663111400001010 |
|
Air suction pipe |
В корзину
|
| 9 |
1000100013 |
|
Air filter maintenance indicator |
В корзину
|
| 10 |
00663051400001010 |
|
Air intake pipe |
В корзину
|
| 11 |
1990200513 |
|
T-shaped clamp |
В корзину
|
| 12 |
00663001400800000 |
|
Fastening belt |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
