Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › Кран ZCC1100H › MAIN BOOM PIVOT SECTION WELDED D00663110100410000Y

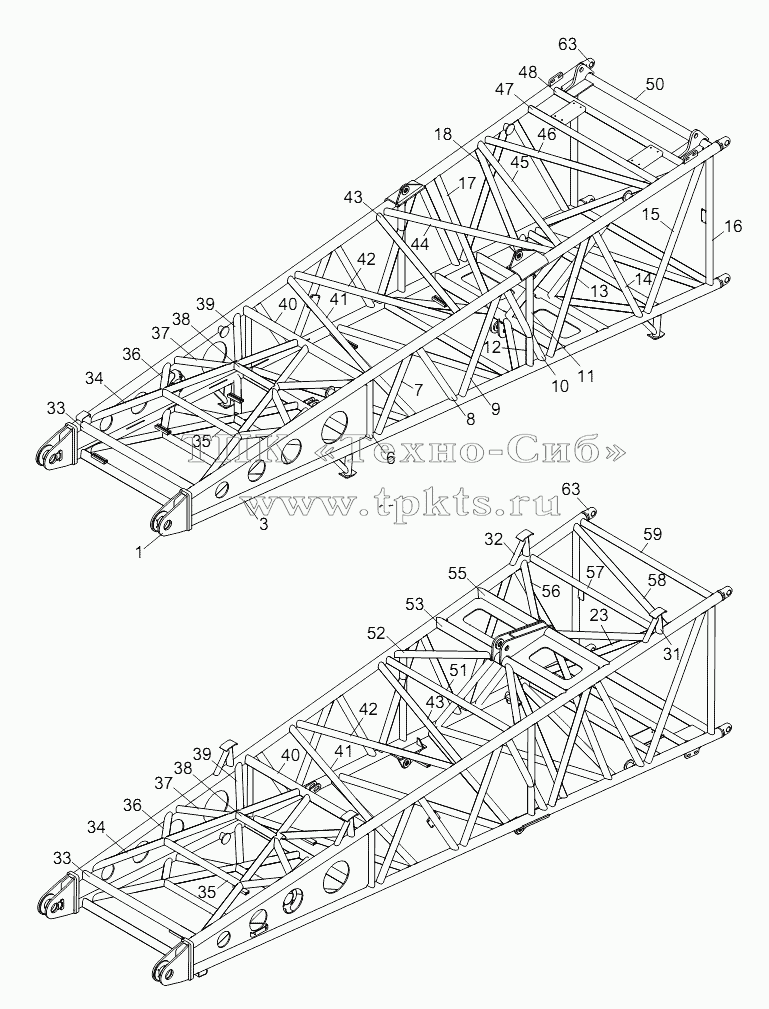

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H MAIN BOOM PIVOT SECTION WELDED D00663110100410000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
6
7
8
9
10
11
12
13
14
15
16
17
18
23
31
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
50
51
52
53
55
56
57
58
59
63
63
Позиция на иллюстрации Заводской номер детали Название детали
00663110100410000 00663110100410000 Main boom pivot section welded В корзину
1 00663020100210000 Fork joint В корзину
3 00663020100201020 Chord В корзину
6 00663110100411060 Web member В корзину
7 00663110100411070 Web member В корзину
8 00663110100411080 Web member В корзину
9 00663110100411090 Web member В корзину
10 00663110100411100 Web member В корзину
11 00663110100411110 Pipe В корзину
12 00663110100411120 Pipe В корзину
13 00663110100411130 Web member В корзину
14 00663110100411140 Web member В корзину
15 00663110100411150 Web member В корзину
16 00663110100411160 Web member В корзину
17 00663110100411170 Diagonal pipe В корзину
18 00663110100411180 Diagonal pipe В корзину
23 00663110100411230 Diagonal link В корзину
31 00663110100411310 Pipe В корзину
32 00663110100411320 Pipe В корзину
33 00663110100411330 Straight pipe В корзину
34 00663110100411340 Pipe В корзину
35 00663110100411350 Pipe В корзину
36 00663110100411360 Pipe В корзину
37 00663110100411370 Pipe В корзину
38 00663110100411380 Pipe В корзину
39 00663110100411390 Pipe В корзину
40 00663110100411400 Straight pipe В корзину
41 00663110100411410 Web member В корзину
42 00663110100411420 Web member В корзину
43 00663110100411430 Web member В корзину
44 00663110100411440 Web member В корзину
45 00663110100411450 Web member В корзину
46 00663110100411460 Web member В корзину
47 00663110100411470 Web member В корзину
48 00663110100411480 Web member В корзину
50 00663110100411500 Straight pipe В корзину
51 00663110100411510 Web member В корзину
52 00663110100411520 Web member В корзину
53 00663110100411530 Straight pipe В корзину
55 00663110100411550 Straight pipe В корзину
56 00663110100411560 Web member В корзину
57 00663110100411570 Web member В корзину
58 00663110100411580 Web member В корзину
59 00663110100411590 Web member В корзину
63 00663000100201212 Single hinge lug В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
