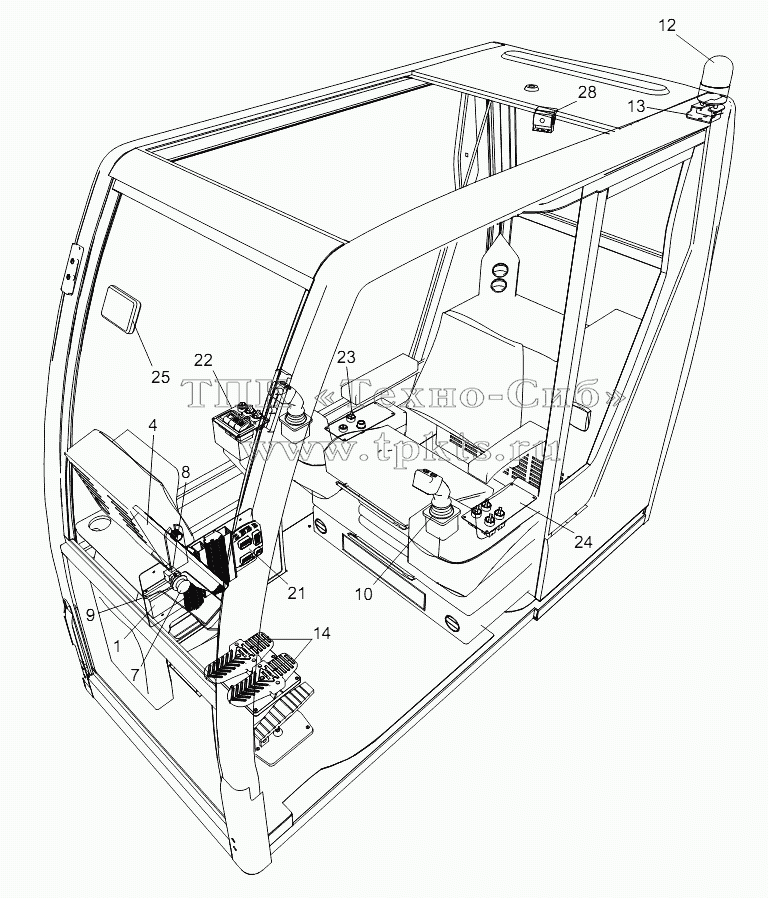

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H OPERATOR’S CAB ELECTRICS D00663116200000000Y
1
4
7
8
9
10
12
13
14
21
22
23
24
25
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663116200000000 |
00663116200000000 |
|
Operator’s cab electrics |
В корзину
|
| 1 |
1020200072 |
|
Voltage reduction module |
В корзину
|
| 2 |
1040100432 |
|
Screw |
В корзину
|
| 3 |
1040300060 |
|
Washer |
В корзину
|
| 4 |
1020400099 |
|
Display |
В корзину
|
| 5 |
1040100521 |
|
Screw |
В корзину
|
| 6 |
1040300062 |
|
Washer |
В корзину
|
| 7 |
1029901998 |
|
Emergency stop button |
В корзину
|
| 8 |
1020500001 |
|
Normally closed contact |
В корзину
|
| 9 |
1029802159 |
|
Emergency stop sign |
В корзину
|
| 10 |
1031700013 |
|
Control lever |
В корзину
|
| 11 |
1040100052 |
|
Screw |
В корзину
|
| 12 |
1020400324 |
|
LED acoustic signal light |
В корзину
|
| 13 |
00663006232400000 |
|
Flashing light support |
В корзину
|
| 14 |
1020103590 |
|
Foot-operated controller |
В корзину
|
| 15 |
1040000077 |
|
Bolt |
В корзину
|
| 16 |
1040200192 |
|
Nut |
В корзину
|
| 17 |
1040300063 |
|
Washer |
В корзину
|
| 18 |
1040200107 |
|
Nut |
В корзину
|
| 19 |
1040000151 |
|
Bolt |
В корзину
|
| 20 |
00663116200400000 |
|
Operator’s cab components wiring diagram |
В корзину
|
| 21 |
00663116200210001 |
|
Electrical control box assy for operator's cab |
В корзину
|
| 22 |
00663116200220001 |
|
Operating console assy |
В корзину
|
| 23 |
00663116200230001 |
|
Right control panel assy |
В корзину
|
| 24 |
00663116200270000 |
|
Left control panel assy for three winches with free-fall functions |
В корзину
|
| 25 |
1020400417 |
|
LCD screen |
В корзину
|
| 26 |
1020701882 |
|
Video signal cable |
В корзину
|
| 27 |
1020701880 |
|
Video signal cable |
В корзину
|
| 28 |
1020200073 |
|
1/3dm Camera |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
