Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › Кран ZCC1100H › PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y

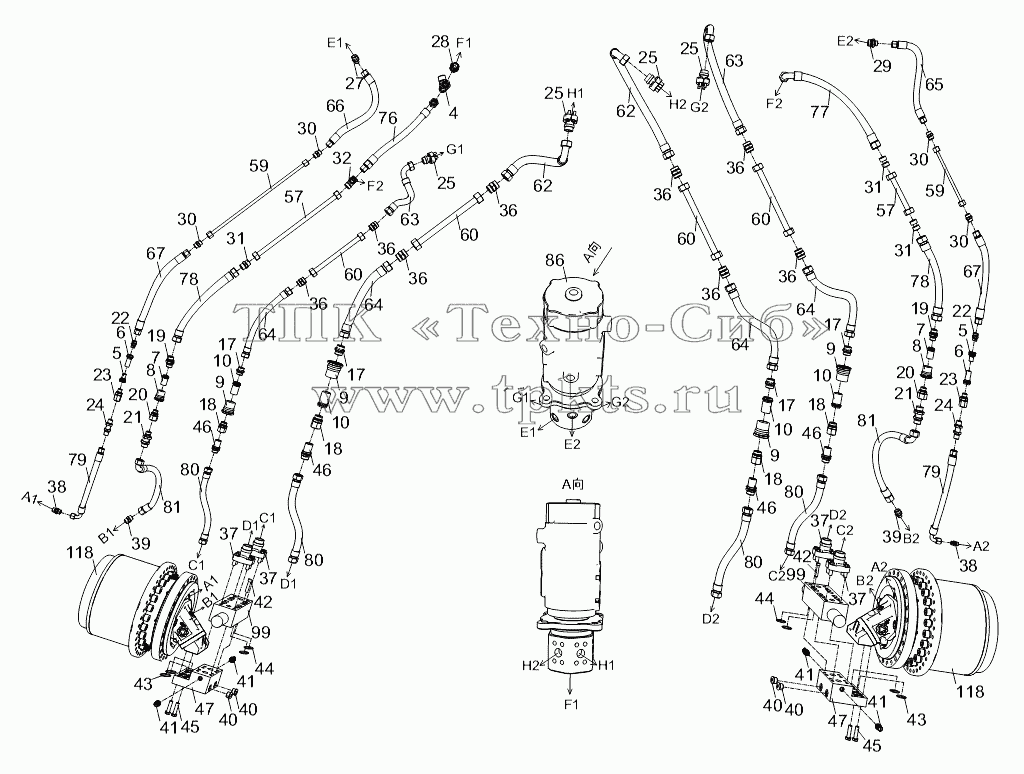

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
17
17
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
25
25
27
28
29
30
30
30
30
31
31
31
32
36
36
36
36
36
36
36
36
37
37
37
37
38
38
39
39
40
40
40
40
41
41
41
41
42
42
43
43
44
44
45
45
46
46
46
46
47
47
57
57
59
59
60
60
60
60
62
62
63
63
64
64
64
64
65
66
67
67
76
77
78
78
79
79
80
80
80
80
81
81
86
99
99
118
118
Позиция на иллюстрации Заводской номер детали Название детали
00663111700000000 00663111700000000 Pipe layout – undercarriage hydraulic system В корзину
4 1140102995 Fitting В корзину
5 1140101253 Quick-release coupling В корзину
6 1140101254 Quick-release coupling В корзину
7 1140101855 Quick-release coupling В корзину
8 1140101854 Quick-release coupling В корзину
9 1140101263 Quick-release coupling В корзину
10 1140101264 Quick-release coupling В корзину
17 1140100571 Fitting В корзину
18 1140100187 Fitting В корзину
19 1140100620 Fitting В корзину
20 1140100448 Fitting В корзину
21 1140100624 Fitting В корзину
22 1140100572 Fitting В корзину
23 1140100158 Fitting В корзину
24 1140100525 Fitting В корзину
25 1140100862 Flange assembly В корзину
27 1140102481 Pipe fitting В корзину
28 1140102153 Pipe fitting В корзину
29 1140102476 Pipe fitting В корзину
30 1140100583 Fitting В корзину
31 1140100623 Fitting В корзину
32 1140100609 Fitting В корзину
36 1140100575 Fitting В корзину
37 1140100863 Flange assembly В корзину
38 1140101002 Pipe fitting В корзину
39 1140101008 Pipe fitting В корзину
40 1140101285 Blanking plug В корзину
41 1140102826 Pressure testing joint В корзину
42 1040100779 Screw В корзину
43 1081000034 O-ring В корзину
44 1081000048 O-ring В корзину
45 1040000579 Bolt В корзину
46 1140100625 Fitting В корзину
47 00663111700001010 Transition block for traveling balance valve В корзину
57 00663111705020000 Steel pipe assy В корзину
59 00663111705040000 Steel pipe assy В корзину
60 00663111705050000 Steel pipe assy В корзину
62 1140235695 Hose assy В корзину
63 1140215660 Hose assy В корзину
64 1140235712 Hose assy В корзину
65 1140206297 Hose assy В корзину
66 1140201472 Hose assy В корзину
67 1140235717 Hose assy В корзину
76 1140220419 Hose assy В корзину
77 1140208807 Hose assy В корзину
78 1140235710 Hose assy В корзину
79 1140203584 Hose assy В корзину
80 1140235713 Hose assy В корзину
81 1140220421 Hose assy В корзину
86 1011200029 Central revolving joint В корзину
99 1010300066 Traveling brake valve В корзину
118 00660512400600000 Traveling reducer + motor В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
