Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

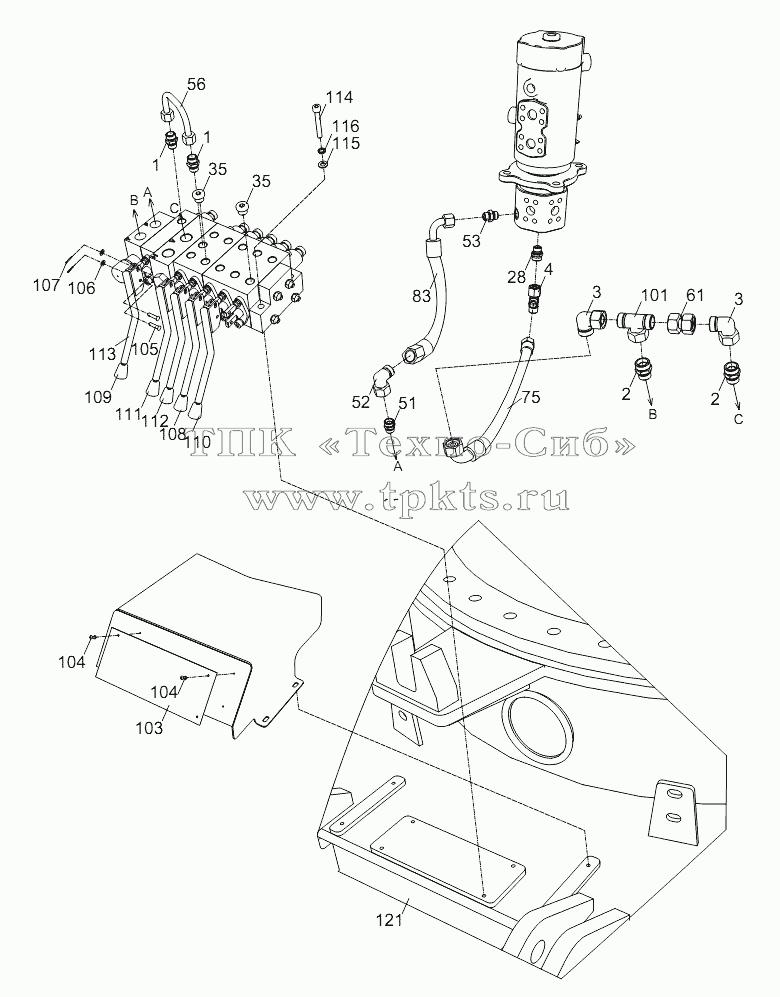

00663111700000000 | 00663111700000000 | Pipe layout – undercarriage hydraulic system | В корзину | |
1 | 1140100692 | Fitting | В корзину | |
2 | 1140100591 | Fitting | В корзину | |
3 | 1140100633 | Fitting | В корзину | |
4 | 1140102995 | Fitting | В корзину | |
28 | 1140102153 | Pipe fitting | В корзину | |
35 | 1140101313 | Blanking plug | В корзину | |
51 | 1140100695 | Fitting | В корзину | |
52 | 1140100587 | Fitting | В корзину | |
53 | 1140100618 | Fitting | В корзину | |
56 | 00663111705000000 | Steel pipe assy | В корзину | |
61 | 00663111705010000 | Steel pipe assy | В корзину | |
75 | 1140215332 | Hose assy | В корзину | |
83 | 1140221269 | Hose assy | В корзину | |
101 | 1140100428 | Fitting | В корзину | |
103 | 00663114801801010 | Indicating plate of undercarriage control va lve | В корзину | |
104 | 1040400038 | Rivet | В корзину | |
105 | 1040500055 | Pin spindle | В корзину | |
106 | 1040300048 | Washer | В корзину | |
107 | 1040500056 | Pin | В корзину | |
108 | 1031700006 | Control lever sleeve | В корзину | |
109 | 1031700008 | Control lever sleeve | В корзину | |
110 | 1031700004 | Control lever sleeve | В корзину | |
111 | 1031700005 | Control lever sleeve | В корзину | |
112 | 1031700007 | Control lever sleeve | В корзину | |
113 | 00663114801810000 | Control lever | В корзину | |
114 | 1040100060 | Screw | В корзину | |
115 | 1040300066 | Washer | В корзину | |
116 | 1040300063 | Washer | В корзину | |
121 | 00663112800000000 | Undercarriage central section assy | В корзину |
