Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › Кран ZCC1100H › PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111710000000Y

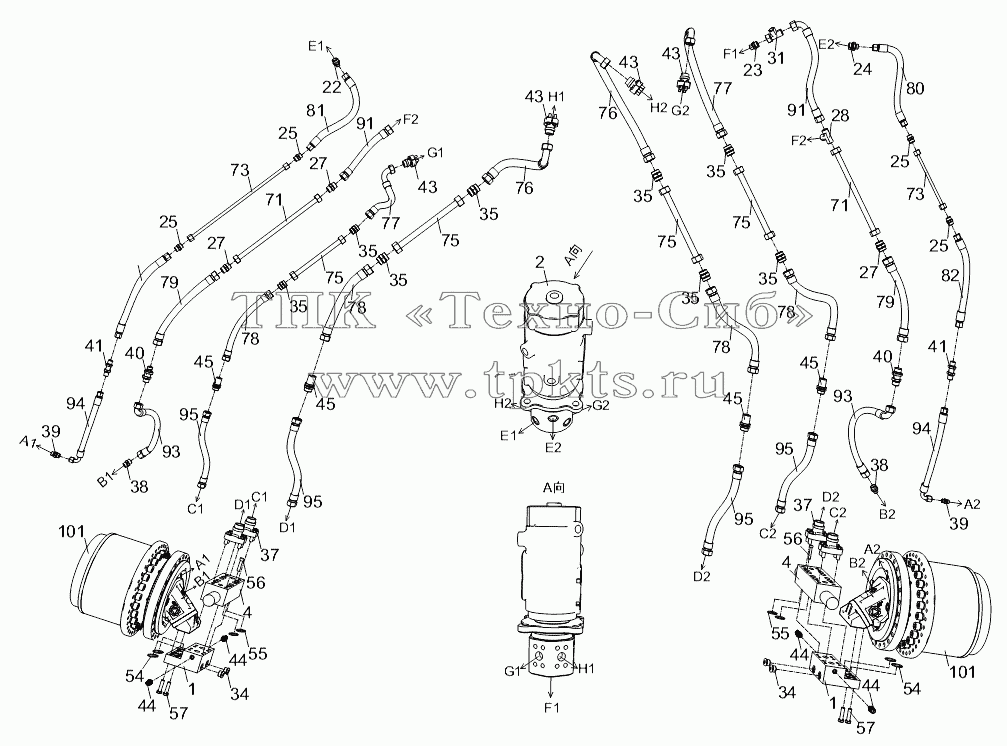

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111710000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
4
4
22
23
24
25
25
25
25
27
27
27
28
31
34
34
35
35
35
35
35
35
35
35
37
37
38
38
39
39
40
40
41
41
43
43
43
43
44
44
44
44
45
45
45
45
54
54
55
55
56
56
57
57
71
71
73
73
75
75
75
75
76
76
77
77
78
78
78
78
79
79
80
81
82
91
91
93
93
94
94
95
95
95
95
101
101
Позиция на иллюстрации Заводской номер детали Название детали
00663111710000000 00663111710000000 Pipe layout – undercarriage hydraulic system В корзину
1 00663111700001010 Transition block for traveling balance valve В корзину
2 1011200029 Central revolving joint В корзину
4 1010300066 Traveling brake valve В корзину
22 1140102481 Pipe fitting В корзину
23 1140102153 Pipe fitting В корзину
24 1140102476 Pipe fitting В корзину
25 1140100583 Fitting В корзину
27 1140100623 Fitting В корзину
28 1140100609 Fitting В корзину
30 1140100598 Fitting В корзину
31 1140102995 Fitting В корзину
34 1140101285 Blanking plug В корзину
35 1140100575 Fitting В корзину
37 1140100863 Flange assembly В корзину
38 1140101008 Pipe fitting В корзину
39 1140101002 Pipe fitting В корзину
40 1140100624 Fitting В корзину
41 1140100525 Fitting В корзину
43 1140100862 Flange assembly В корзину
44 1140102826 Pressure testing joint В корзину
45 1140100625 Fitting В корзину
54 1081000034 O-ring В корзину
55 1081000048 O-ring В корзину
56 1040100779 Screw В корзину
57 1040000579 Bolt В корзину
71 00663111705020000 Steel pipe assy В корзину
73 00663111705040000 Steel pipe assy В корзину
75 00663111705050000 Steel pipe assy В корзину
76 1140235695 Hose assy В корзину
77 1140215660 Hose assy В корзину
78 1140221271 Fitting В корзину
79 1140235711 Fitting В корзину
80 1140206297 Hose assy В корзину
81 1140201472 Hose assy В корзину
82 1140235718 Fitting В корзину
91 1140220419 Hose assy В корзину
93 1140220421 Hose assy В корзину
94 1140203584 Hose assy В корзину
95 1140235713 Hose assy В корзину
101 00660512400600000 Traveling reducer + motor В корзину
