Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

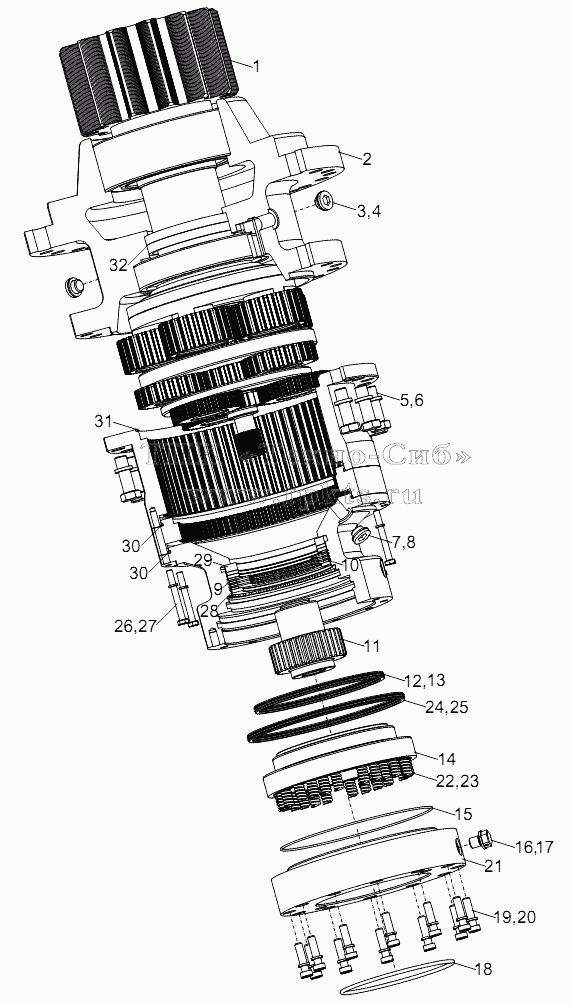

1030200565 | 1030200565 | Slewing reducer | В корзину | |
1 | P10300001425 | Output gear | В корзину | |
2 | 1039802389 | Bearing seat | В корзину | |
3 | 1039800661 | Plug | В корзину | |
4 | 1039800651 | Seal ring | В корзину | |
5 | 1039800873 | Hexagon bolt | В корзину | |
6 | 1039800878 | Spring washer | В корзину | |
7 | 1039801863 | Hexagon socket plug | В корзину | |
8 | 1039802031 | Combination pad | В корзину | |
9 | 1039802411 | Rotor plate | В корзину | |
10 | 1039802410 | Stator plate | В корзину | |
11 | 1039802404 | Coupling | В корзину | |
12 | 1039802409 | X-ring | В корзину | |
13 | 1039801872 | Nylon retaining ring | В корзину | |
14 | 1039802403 | Piston | В корзину | |
15 | 1039802405 | O-ring | В корзину | |
16 | 1039800660 | Ventilation plug | В корзину | |
17 | 1019802752 | Combination washer | В корзину | |
18 | 1039801628 | O-ring | В корзину | |
19 | 1039800639 | Hexagon screw | В корзину | |
20 | 1039800641 | Spring washer | В корзину | |
21 | 1039802406 | Input flange | В корзину | |
22 | 1039800903 | Spring | В корзину | |
23 | 1039800904 | Spring | В корзину | |
24 | 1039802407 | X-ring | В корзину | |
25 | 1039802408 | Nylon retaining ring | В корзину | |
26 | 1039802398 | Hexagon bolt | В корзину | |
27 | 1039800640 | Spring washer | В корзину | |
28 | 1039802402 | Adjusting washer | В корзину | |
29 | 1039802401 | Limit washer | В корзину | |
30 | 1039802396 | O-ring | В корзину | |
31 | 1039802394 | O-ring | В корзину | |
32 | 1039802390 | Oil seal | В корзину | |
33 | 1039804708 | Slewing reducer sealing element | В корзину |
