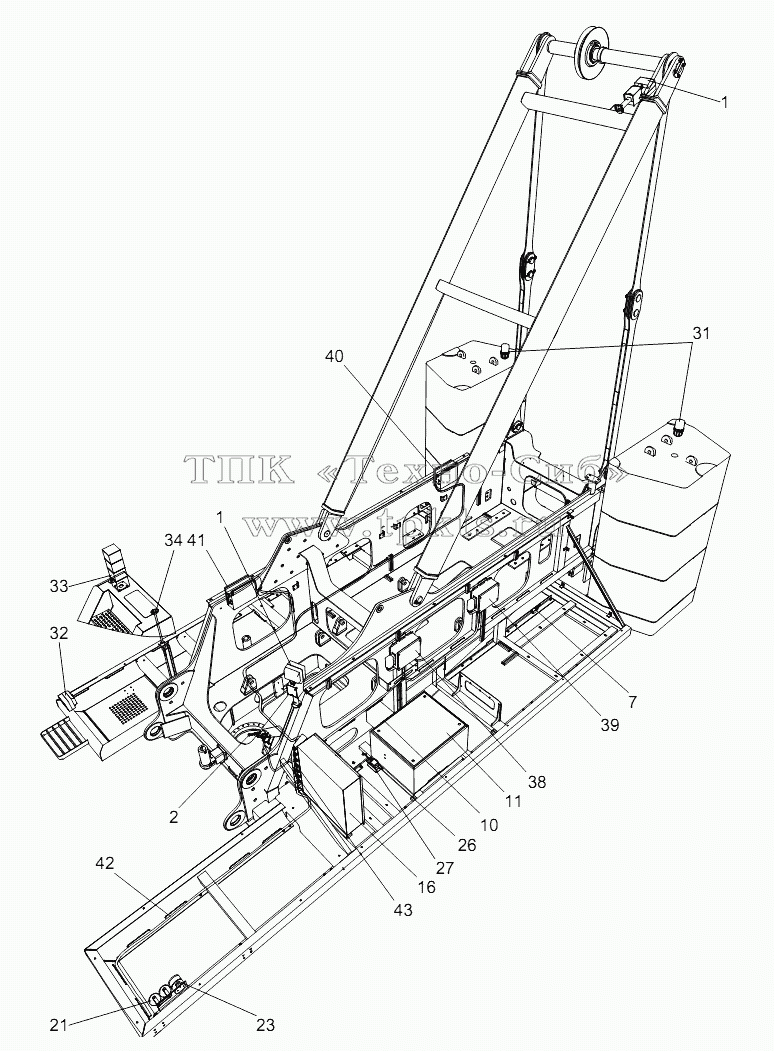

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H SLEWING TABLE ELECTRICS D00663116300000000Y
1
1
2
7
10
11
16
21
23
26
27
31
32
33
34
38
39
40
41
42
43
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663116300000000 |
00663116300000000 |
|
Slewing table electrics |
В корзину
|
| 1 |
00663006320600002 |
|
Camera installation diagram |
В корзину
|
| 2 |
1020500141 |
|
Limit switch |
В корзину
|
| 3 |
1020700231 |
|
Terminal plug |
В корзину
|
| 4 |
1040000219 |
|
Bolt |
В корзину
|
| 5 |
1040200107 |
|
Nut |
В корзину
|
| 6 |
1021402686 |
|
Pressure sensor |
В корзину
|
| 7 |
1020500089 |
|
Limit switch |
В корзину
|
| 8 |
1040000235 |
|
Bolt |
В корзину
|
| 9 |
1040200100 |
|
Nut |
В корзину
|
| 10 |
1020500654 |
|
Battery master switch |
В корзину
|
| 11 |
00663006310200000 |
|
Battery container assy |
В корзину
|
| 12 |
1020600087 |
|
Negative pole of battery terminal |
В корзину
|
| 13 |
1020600086 |
|
Positive pole of battery terminal |
В корзину
|
| 14 |
1020900004 |
|
Lead-acid battery |
В корзину
|
| 15 |
1029900085 |
|
Main power switch |
В корзину
|
| 16 |
00663116300400000 |
|
Electrical control box assy for slewing table |
В корзину
|
| 17 |
1040000018 |
|
Bolt |
В корзину
|
| 18 |
1040200192 |
|
Nut |
В корзину
|
| 19 |
1040300063 |
|
Washer |
В корзину
|
| 20 |
1040300066 |
|
Washer |
В корзину
|
| 21 |
1029900063 |
|
Basin electric horn |
В корзину
|
| 22 |
1040000288 |
|
Bolt |
В корзину
|
| 23 |
1020400228 |
|
Alarm |
В корзину
|
| 24 |
1040000571 |
|
Bolt |
В корзину
|
| 25 |
1020500588 |
|
Proximity switch |
В корзину
|
| 26 |
1021400015 |
|
Inclination sensor |
В корзину
|
| 27 |
00663006320001020 |
|
Plate |
В корзину
|
| 28 |
1040200111 |
|
Nut |
В корзину
|
| 29 |
00663006320001030 |
|
Spring |
В корзину
|
| 30 |
1021400292 |
|
Pressure sensor |
В корзину
|
| 31 |
1020404075 |
|
Acoustic alarm |
В корзину
|
| 32 |
1020400057 |
|
Acoustic alarm |
В корзину
|
| 33 |
1020400086 |
|
LED acoustic signal light |
В корзину
|
| 34 |
1021400246 |
|
Fuel level sensor |
В корзину
|
| 35 |
1040100057 |
|
Screw |
В корзину
|
| 36 |
1040300048 |
|
Washer |
В корзину
|
| 37 |
00663116300600000 |
|
Slewing table components wiring diagram |
В корзину
|
| 38 |
00663116300210001 |
|
Wire harness of junction box |
В корзину
|
| 39 |
00663116300220001 |
|
Wire harness of junction box |
В корзину
|
| 40 |
00663116300230001 |
|
Wire harness of junction box |
В корзину
|
| 41 |
00663116300240001 |
|
Wire harness of junction box |
В корзину
|
| 42 |
00663116300250001 |
|
Wire harness of operator's cab on slewing ta ble |
В корзину
|
| 43 |
00663116300260001 |
|
Transition cable of slewing table |
В корзину
|
| 44 |
00663116300270000 |
|
Connecting wire assy of battery |
В корзину
|
| 45 |
00663116300280001 |
|
Auxiliary control box assy |
В корзину
|
| 46 |
00663406330300000 |
|
ECM attachments |
В корзину
|
