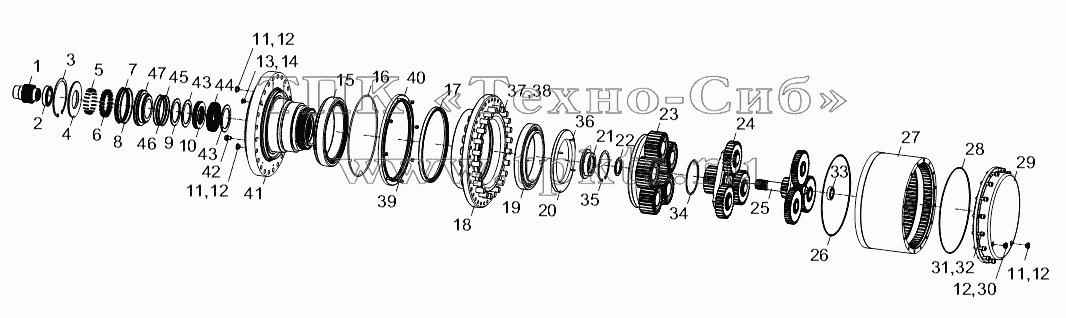

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1030200733 | 1030200733 | Traveling reducer | В корзину | |
1 | 1009803766 | Connecting shaft | В корзину | |
2 | 1009803789 | Bearing | В корзину | |
3 | 1009803780 | Retainer ring for hole | В корзину | |
4 | 1009803775 | Spring bearer plate | В корзину | |
5 | 1039800904 | Spring | В корзину | |
6 | 1039800903 | Spring | В корзину | |
7 | 1009803795 | X-ring | В корзину | |
8 | 1009803782 | Nylon retainer ring | В корзину | |
9 | 1009803769 | Adjusting washer | В корзину | |
10 | 1009803794 | Moving plate | В корзину | |
11 | 1039800898 | Hexagon socket plug | В корзину | |
12 | 1039800651 | Seal ring | В корзину | |
13 | 1009803792 | Hexagon socket plug | В корзину | |
14 | 1009803783 | Sealing ring | В корзину | |
15 | 1009803791 | Conical roller bearing | В корзину | |
16 | 1009803787 | O-ring | В корзину | |
17 | 1009803784 | Oil seal | В корзину | |
18 | 1009803767 | Bearing seat | В корзину | |
19 | 1009803790 | Conical roller bearing | В корзину | |
20 | 1009803774 | Locking nut | В корзину | |
21 | 1009803771 | Positioning sleeve | В корзину | |
22 | 1009803770 | Primary central gear ring washer | В корзину | |
23 | Primaryreductiongear | Primary reduction gear assy | В корзину | |
24 | Secondaryreductiongear | Secondary reduction gear assy | В корзину | |
25 | Thirdreductiongear | Third reduction gear assy | В корзину | |
26 | 1009803786 | O-ring | В корзину | |
27 | 1039803252 | Gear ring | В корзину | |
28 | 1009803785 | O-ring | В корзину | |
29 | 1039805812 | Rear cover | В корзину | |
30 | 1039800661 | Plug | В корзину | |
31 | 1009803776 | Hexagon socket screw | В корзину | |
32 | 1039801682 | Elastic washer | В корзину | |
33 | 1009803788 | Bearing | В корзину | |
34 | 1009803779 | Retainer ring for shaft | В корзину | |
35 | 1009803781 | Retainer ring for hole | В корзину | |
36 | 1009803755 | Positioning pin | В корзину | |
37 | 1009803777 | Hexagon socket screw | В корзину | |
38 | 1009803778 | Elastic washer | В корзину | |
39 | 1039801860 | Hexagon socket screw | В корзину | |
40 | 1009803798 | Dust cap of oil seal | В корзину | |
41 | 1009803772 | Large flange | В корзину | |
42 | 1039800900 | Ventilation plug | В корзину | |
43 | 1009803768 | Limit washer | В корзину | |
44 | 1009803793 | Fixing plate | В корзину | |
45 | 1039801871 | Nylon retainer ring | В корзину | |
46 | 1039800667 | X-ring | В корзину | |
47 | 1009803765 | Piston | В корзину |
