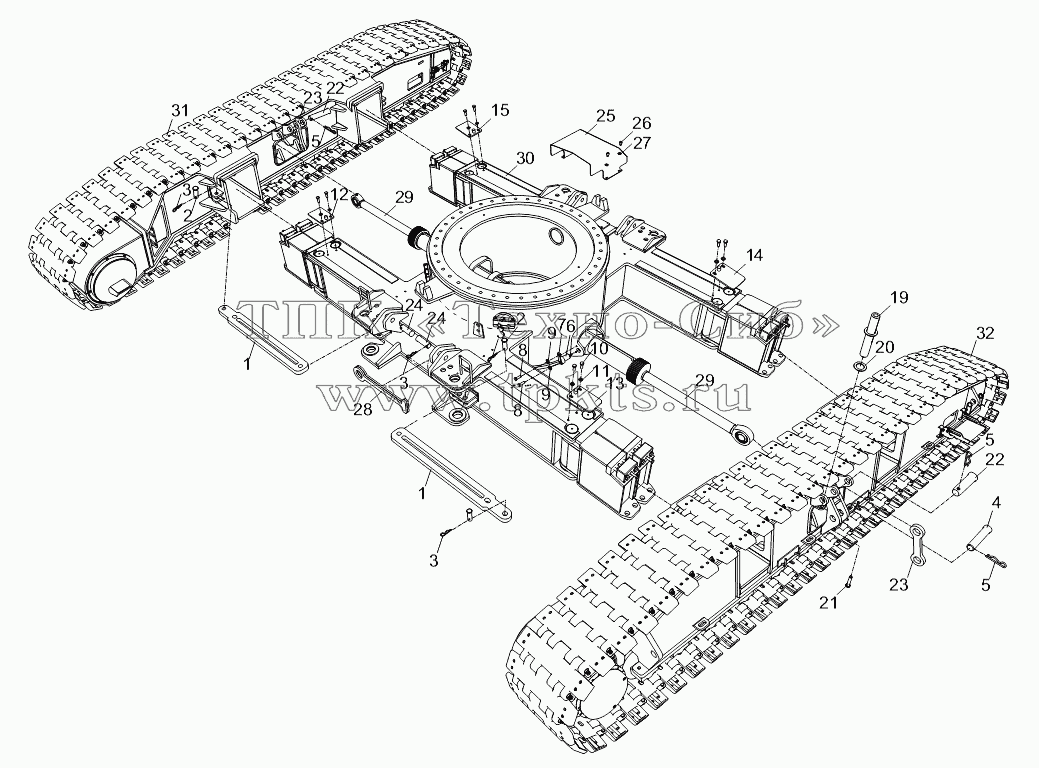

Каталоги запасных частей к спецтехнике Zoomlion Кран ZCC1100H UNDERCARRIAGE CENTRAL SECTION ASSEMBLY D00663112800800000Y
1
1
2
2
3
3
3
4
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
19
20
21
22
22
23
23
24
24
25
26
27
28
29
29
30
31
32
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00663112800800000 |
00663112800800000 |
|
Undercarriage central section assembly |
В корзину
|
| 1 |
00663112800801010 |
|
Anchoring rod |
В корзину
|
| 2 |
00663002800601011 |
|
Pin spindle |
В корзину
|
| 3 |
006340000029 |
|
Spring-loaded pin |
В корзину
|
| 4 |
00663112800801020 |
|
Pin spindle |
В корзину
|
| 5 |
006340000006 |
|
Spring-loaded pin |
В корзину
|
| 6 |
00663112800801030 |
|
Pin spindle |
В корзину
|
| 7 |
00663112800801040 |
|
Plate |
В корзину
|
| 8 |
1040000094 |
|
Bolt |
В корзину
|
| 9 |
1040300054 |
|
Washer |
В корзину
|
| 10 |
1040000065 |
|
Bolt |
В корзину
|
| 11 |
1040300052 |
|
Washer |
В корзину
|
| 12 |
00663022801600000 |
|
Wedge block A |
В корзину
|
| 13 |
00663022801800000 |
|
Wedge block B |
В корзину
|
| 14 |
00663022802000000 |
|
Wedge block C |
В корзину
|
| 15 |
00663022802200000 |
|
Wedge block D |
В корзину
|
| 16 |
00663022802800000 |
|
Wedge block E |
В корзину
|
| 17 |
00663022803000000 |
|
Wedge block F |
В корзину
|
| 18 |
00663022800001080 |
|
Plate |
В корзину
|
| 19 |
00663112800820000 |
|
Pipe |
В корзину
|
| 20 |
00663112800821020 |
|
Ring |
В корзину
|
| 21 |
1040000252 |
|
Bolt |
В корзину
|
| 22 |
00663112800801060 |
|
Pin spindle |
В корзину
|
| 23 |
00663112800801070 |
|
Anchoring rod |
В корзину
|
| 24 |
00663112800801080 |
|
Pin spindle |
В корзину
|
| 25 |
00663112800810000 |
|
Cover |
В корзину
|
| 26 |
1040100037 |
|
Screw |
В корзину
|
| 27 |
1040300066 |
|
Washer |
В корзину
|
| 28 |
00663112800801090 |
|
Anchoring rod |
В корзину
|
| 29 |
Crawlercarrierextending |
|
Crawler carrier extending & retracting cylinder |
В корзину
|
| 30 |
Undercarriagecentralsection |
|
Undercarriage central section assy |
В корзину
|
| 31 |
Leftcrawlercarrierassy |
|
Left crawler carrier assy |
В корзину
|
| 32 |
Rightcrawlercarrierassy |
|
Right crawler carrier assy |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
