Каталоги запасных частей к спецтехнике Zoomlion RT-100 ENGINE AND ATATCHMENTS WELDED

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
14
15
16
18
19
20
20
21
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
53
54
58
59
60
61
62
63

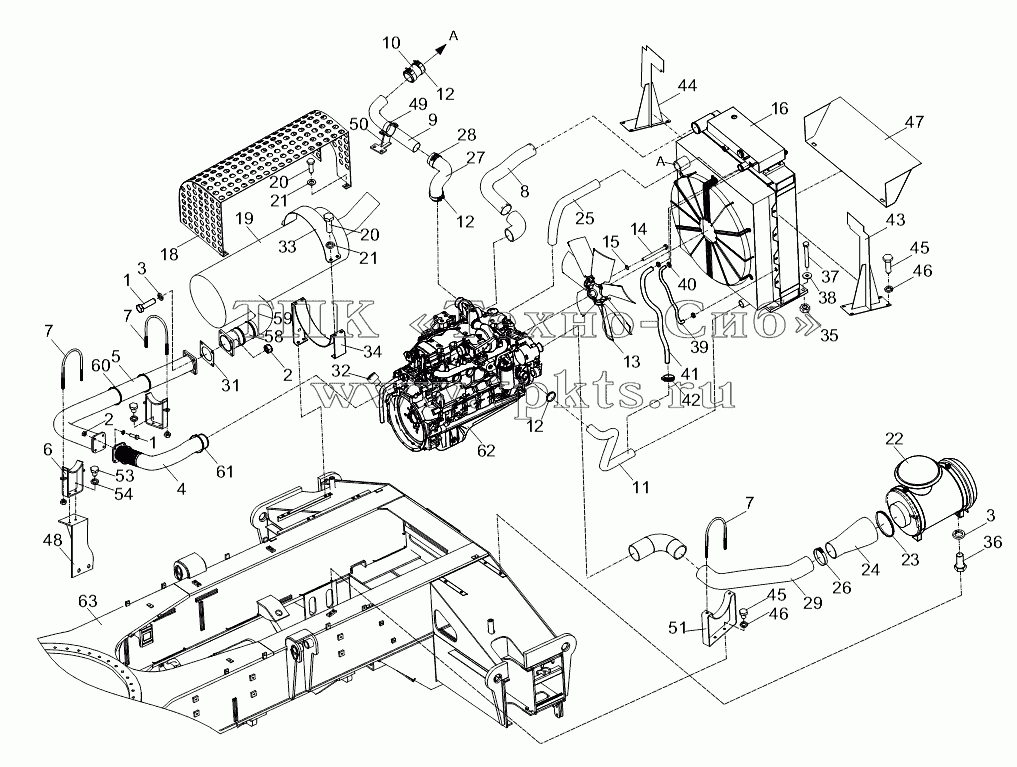

Позиция на иллюстрации Заводской номер детали Название детали
00758301000000002 00758301000000002 Engine attachments installation В корзину
1 1040000101 Bolt В корзину
2 1040200096 Nut В корзину
3 1040300054 Washer В корзину
4 00758301000200001 Exhaust pipe I В корзину
5 00758301000400000 Exhaust pipe II В корзину
6 00758301001600000 Exhaust pipe bracket В корзину
7 00758301000001110 Clamp В корзину
8 00758301000001011 Intercooler pipe В корзину
9 00758301000001020 Water outlet pipe В корзину
10 00758301000001030 Water pipe В корзину
11 00758301000001041 Water intake pipe В корзину
12 1990200545 T type clamp В корзину
13 1000300302 Fan assy В корзину
14 1040000231 Bolt В корзину
15 1040300211 Washer В корзину
16 1010400147 Radiator assy В корзину
17 1009900454 Engine coolant В корзину
18 00758301000600000 Silencer housing В корзину
19 00758301000800001 Silencer assy В корзину
20 1040000098 Bolt В корзину
21 1040300063 Washer В корзину
22 00758301001400000 Air filter assy В корзину
23 1990200650 Worm clamp В корзину
24 00758301000001051 Air intake hose В корзину
25 00758301000001061 Intercooler pipe В корзину
26 1990200539 T type clamp В корзину
27 00758301000001070 Water outlet pipe В корзину
28 1990201047 Hoop В корзину
29 00758301000001081 Air intake steel pipe В корзину
30 00758301000001090 Inlet pipe В корзину
31 00758301000001100 Asbestos sealing plate В корзину
32 00750101300001110 Blanking plug В корзину
33 00758301001000000 Silencer clamp В корзину
34 00758301001200000 Silencer bracket В корзину
35 1040200192 Nut В корзину
36 1040000069 Bolt В корзину
37 1040000497 Bolt В корзину
38 1040300233 Washer В корзину
39 00758301000001130 Ventilation pipe В корзину
40 1990200518 Worm clamp В корзину
41 00758301000001140 Water pipe В корзину
42 1990200936 Hoop В корзину
43 00758301001800000 Air baffle A В корзину
44 00758301002000000 Air baffle B В корзину
45 1040000132 Bolt В корзину
46 1040300067 Washer В корзину
47 00758301000001120 Deflecting plate В корзину
48 00758301000001150 Exhaust pipe bracket В корзину
49 00758301000001160 Water outlet pipe bracket I В корзину
50 00758301000001170 Water outlet pipe bracket II В корзину
51 00758301000001180 Air intake steel pipe bracket В корзину
52 00758301002400000 Engine and atatchments welded pipe package В корзину
53 1040000134 Bolt В корзину
54 1040300065 Washer В корзину
55 1010303514 Two-port ball valve В корзину
56 00758301002201010 Heat-insulating sleeve I В корзину
57 00758301002201020 Heat-insulating sleeve II В корзину
58 00758301002201030 Heat-insulating sleeve HI В корзину
59 00758301002201040 Heat-insulating sleeve IV В корзину
60 1990200061 Hoop В корзину
61 1990200063 Heavy clamp В корзину
62 Engine Engine В корзину
63 Chassisattachments Chassis attachments welded В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
