Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › RT-100 › TELESCOPING MECHANISM

Каталоги запасных частей к спецтехнике Zoomlion RT-100 TELESCOPING MECHANISM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60

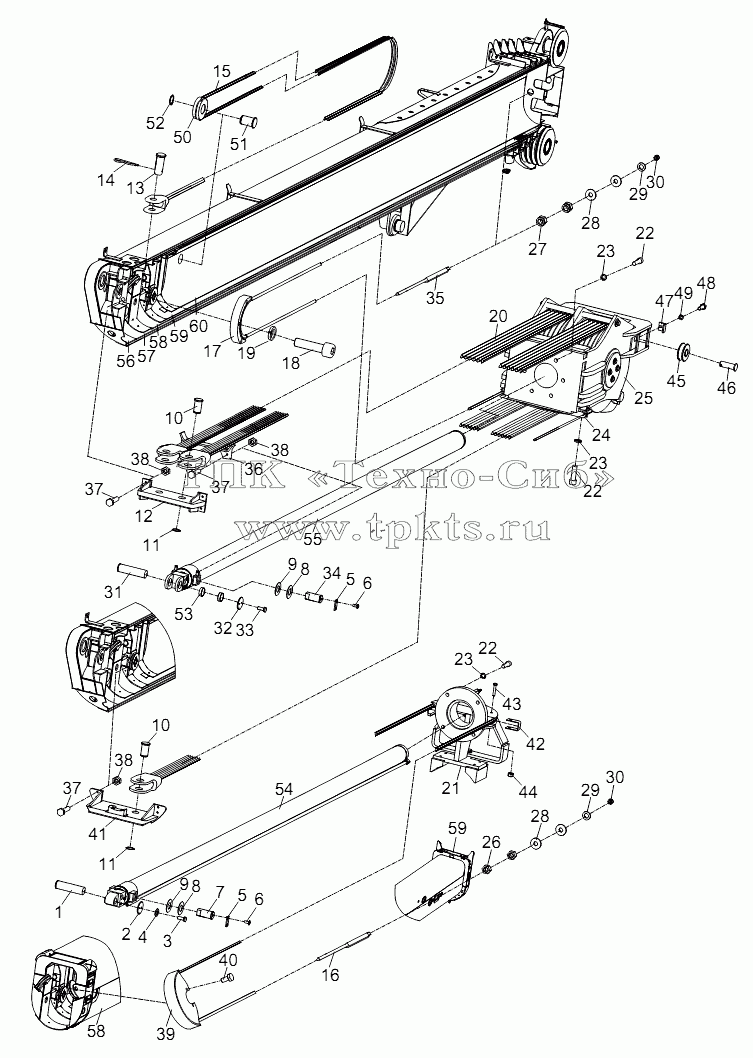

Позиция на иллюстрации Заводской номер детали Название детали
00756301800000000 00756301800000000 Telescoping mechanism В корзину
1 00756301800001010 Pin В корзину
2 006340000024 Retaining ring 90 В корзину
3 1040000114 Bolt В корзину
4 1040300067 Washer В корзину
5 00756301800001020 Baffle В корзину
6 1040100075 Screw В корзину
7 00756301800001030 Shaft В корзину
8 00756301800001040 Adjusting pad В корзину
9 00756301800001050 Adjusting pad В корзину
10 00756301800001060 Pin В корзину
11 1040300017 Retainer ring В корзину
12 00756301800200000 Securing bracket for wire rope В корзину
13 00756301800001070 Pin В корзину
14 006340000029 Spring-loaded pin В корзину
15 00756301800400000 Boom extension rope II В корзину
16 00756301800600000 Boom retraction rope I В корзину
17 00756301800001080 Guard board В корзину
18 1040100073 Screw В корзину
19 1040300063 Washer В корзину
20 00756301800800000 Boom extension rope I В корзину
21 00756301801000000 Guide seat В корзину
22 1040100089 Screw В корзину
23 1040300054 Washer В корзину
24 00756301801200000 Wire rope protecting casing В корзину
25 00756301801400000 Roller head assy В корзину
26 1040200097 Nut В корзину
27 1040200741 Nut В корзину
28 00755901800001070 Washer В корзину
29 1040300053 Washer В корзину
30 1040200507 Nut В корзину
31 00756301800001100 Shaft В корзину
32 006340000005 Retaining ring 120 В корзину
33 1040000108 Bolt В корзину
34 00756301800001110 Shaft В корзину
35 00756301801600000 Boom retraction rope II В корзину
36 00756301801800000 Wire rope protection В корзину
37 1040000152 Bolt В корзину
38 1040200113 Nut В корзину
39 00756301802000000 Pulley housing В корзину
40 1040000098 Bolt В корзину
41 00756301802200000 Wire rope support В корзину
42 00756301800001120 Baffle В корзину
43 1040000199 Bolt В корзину
44 1040200192 Nut В корзину
45 00755901801200000 Roller В корзину
46 00755901800001100 Shaft В корзину
47 00755901800001090 Plate В корзину
48 1040000109 Bolt В корзину
49 1040300062 Washer В корзину
50 00756301802400000 Wheel В корзину
51 00756301800001130 Pin В корзину
52 1040300096 Retainer ring В корзину
53 00756301800001140 Sheath В корзину
54 TelescopingcylinderI Telescoping cylinder I В корзину
55 TelescopingcylinderII Telescoping cylinder II В корзину
56 Basicboomassy Basic boom assy В корзину
57 Telescopicboom1 Telescopic boom section 1 assy В корзину
58 Telescopicboom2 Telescopic boom section 2 assy В корзину
59 Telescopicboom3 Telescopic boom section 3 assy В корзину
60 Telescopicboom4 Telescopic boom section 4 assy В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
