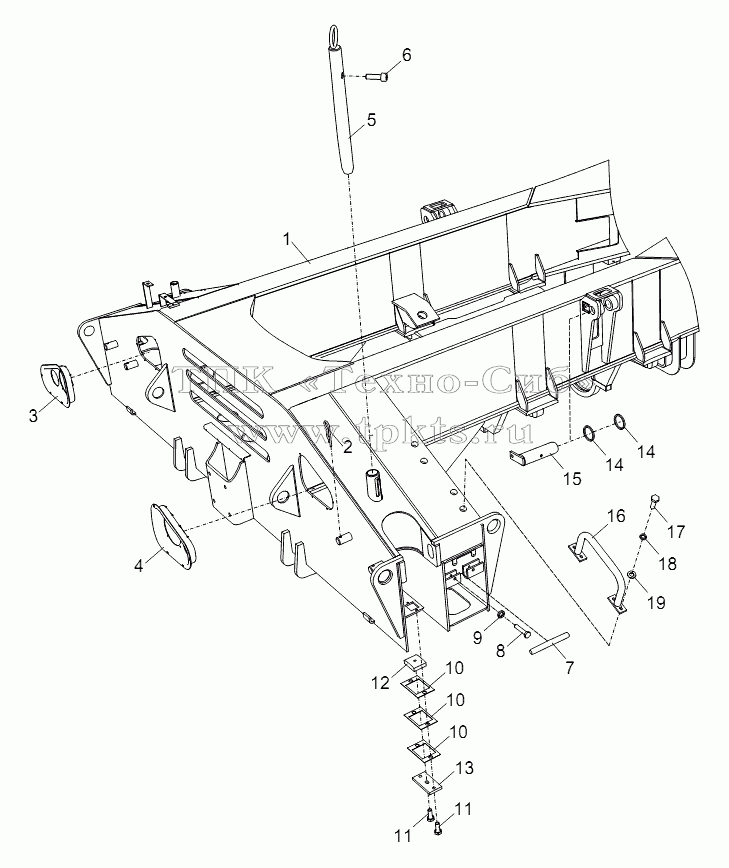

Каталоги запасных частей к спецтехнике Zoomlion RT-35 CHASSIS FRAME ASSEMBLY D00757702820000000Y
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00757702820000000 |
00757702820000000 |
|
Chassis frame assembly |
В корзину
|
| 1 |
00757702820100000 |
|
Chassis frame and its attachments welded ass y. |
В корзину
|
| 2 |
006340000007 |
|
Spring-loaded pin |
В корзину
|
| 3 |
1999902357 |
|
Light seat 1 |
В корзину
|
| 4 |
1999902358 |
|
Light seat 2 |
В корзину
|
| 5 |
00757702801000000 |
|
Outrigger pin |
В корзину
|
| 6 |
1040100122 |
|
Screw |
В корзину
|
| 7 |
00757702800001010 |
|
Outrigger cylinder pin |
В корзину
|
| 8 |
1040000068 |
|
Bolt |
В корзину
|
| 9 |
1040300067 |
|
Washer |
В корзину
|
| 10 |
00757702800001030 |
|
Outrigger shim |
В корзину
|
| 11 |
1040000267 |
|
Bolt |
В корзину
|
| 12 |
00757702800001020 |
|
Outrigger shim 1 |
В корзину
|
| 13 |
00758112800001070 |
|
Outrigger shim 2 |
В корзину
|
| 14 |
00758113300001060 |
|
Adjusting pad |
В корзину
|
| 15 |
00757702801200000 |
|
Suspension cylinder pin 2 |
В корзину
|
| 16 |
00757702801800000 |
|
Handrail |
В корзину
|
| 17 |
1040000288 |
|
Bolt |
В корзину
|
| 18 |
1040300063 |
|
Washer |
В корзину
|
| 19 |
1040300066 |
|
Washer |
В корзину
|
