Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

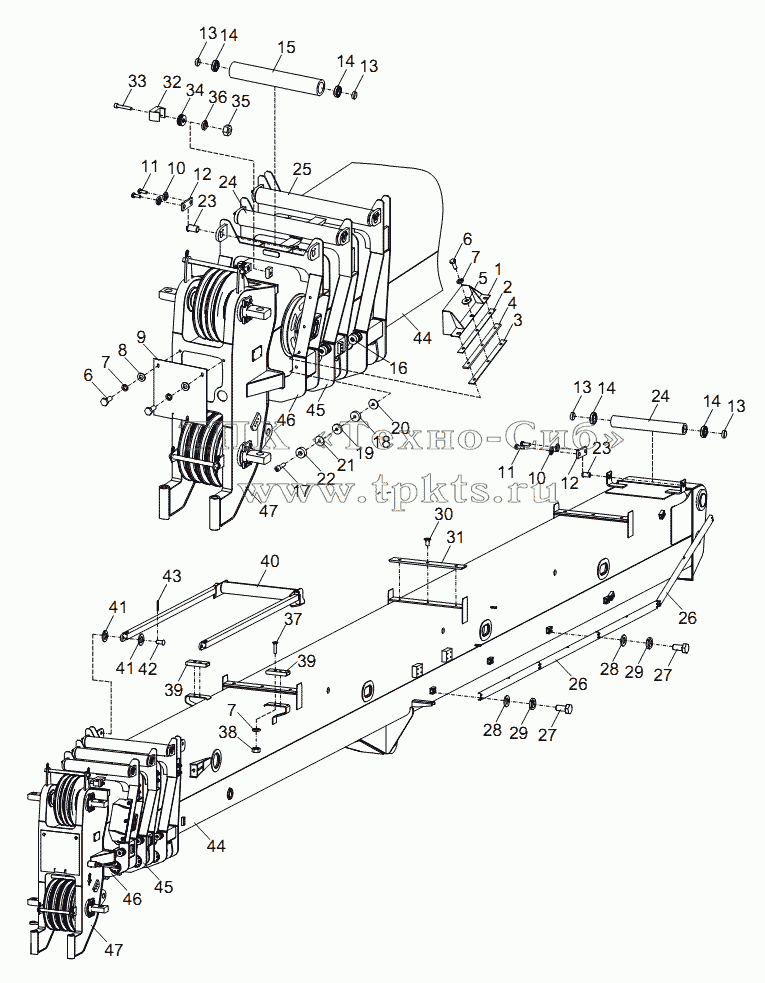

00755700100000000 | 00755700100000000 | Main boom assy | В корзину | |
1 | 00755700100200000 | Cover plate assy | В корзину | |
2 | 00755700100001010 | Plate 1 | В корзину | |
3 | 00755700100001020 | Plate 2 | В корзину | |
4 | 00755700100001030 | Plate 3 | В корзину | |
5 | 1040300210 | Washer | В корзину | |
6 | 1040000267 | Bolt | В корзину | |
7 | 1040300063 | Washer | В корзину | |
8 | 1040300066 | Washer | В корзину | |
9 | 00755700100001040 | Cover plate at boom head | В корзину | |
10 | 1040300062 | Washer | В корзину | |
11 | 1040000109 | Bolt | В корзину | |
12 | 00755700100001050 | Baffle | В корзину | |
13 | 00755700100001060 | Spacer sleeve | В корзину | |
14 | 1050200261 | Deep grooved ball bearing | В корзину | |
15 | 00755700100001070 | Drum 1 | В корзину | |
16 | 1040100054 | Screw | В корзину | |
17 | 1040100089 | Screw | В корзину | |
18 | 00755700100401010 | Adjsuting block 1 | В корзину | |
19 | 00755700100401020 | Adjsuting block 2 | В корзину | |
20 | 00755700100401030 | Adjsuting block 3 | В корзину | |
21 | 00755700100401040 | Adjsuting block 4 | В корзину | |
22 | 00755700100001080 | Plate | В корзину | |
23 | 00755700100001090 | Pin | В корзину | |
24 | 00755700100001100 | Drum 2 | В корзину | |
25 | 00755700100001110 | Drum 3 | В корзину | |
26 | 00755700100001120 | Grooved plate | В корзину | |
27 | 1040000204 | Bolt | В корзину | |
28 | 1040300048 | Washer | В корзину | |
29 | 1040300060 | Washer | В корзину | |
30 | 1040100080 | Screw | В корзину | |
31 | 00755700100001130 | Plate 4 | В корзину | |
32 | 00755700100001150 | Aligning block | В корзину | |
33 | 1040100208 | Screw | В корзину | |
34 | 1040300211 | Washer | В корзину | |
35 | 1040200113 | Nut | В корзину | |
36 | 1040300067 | Washer | В корзину | |
37 | 1040100158 | Screw | В корзину | |
38 | 1040200192 | Nut | В корзину | |
39 | 00755900100001181 | Pad | В корзину | |
40 | 00755700100600000 | Rope guide assy | В корзину | |
41 | 1040300106 | Washer | В корзину | |
42 | 00755900100001190 | Pin | В корзину | |
43 | 1040500057 | Pin | В корзину | |
44 | Basicboomassy | Basic boom assy | В корзину | |
45 | Telescopicboom | Telescopic boom section | В корзину | |
46 | Telescopicboom | Telescopic boom section | В корзину | |
47 | Telescopicboom | Telescopic boom section | В корзину |
