Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

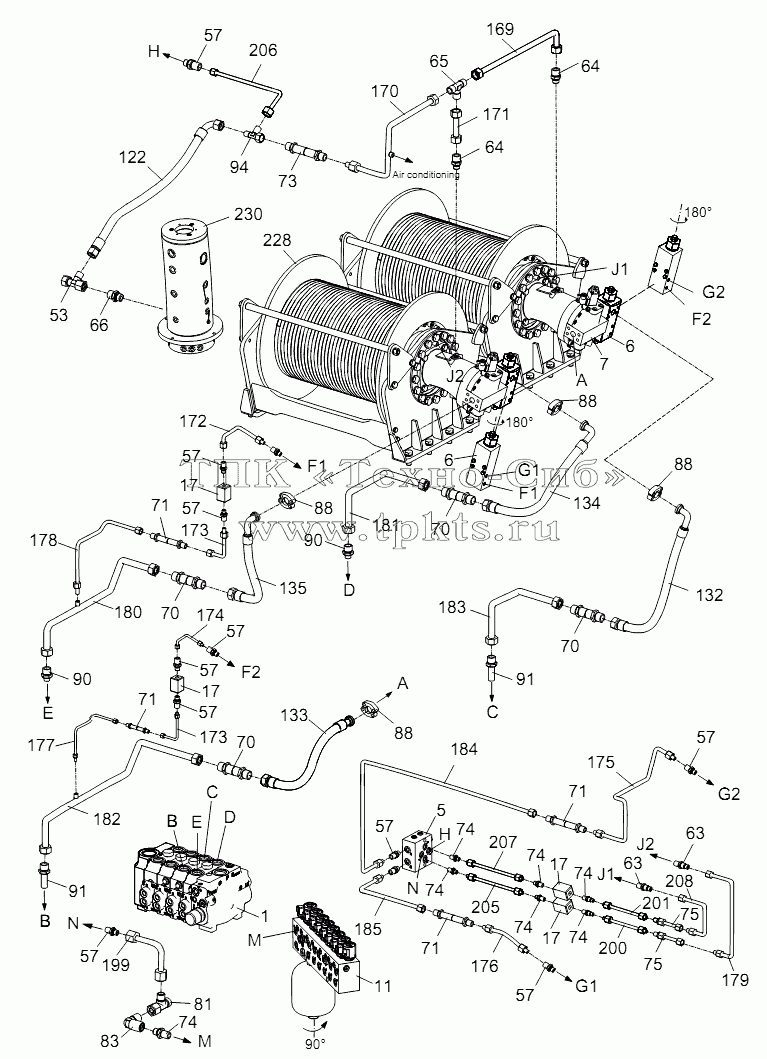

00755701620000001 | 00755701620000001 | Pipe layout - superstructure hydraulic syste m | В корзину | |
1 | 1010302791 | Main valve | В корзину | |
5 | 1010302511 | Pilot-operated valve | В корзину | |
6 | 1010301642 | Hoisting balance valve | В корзину | |
7 | 1010100375 | Winch motor | В корзину | |
11 | 1010303710 | Pilot-operated control valve block | В корзину | |
17 | 1010304106 | Throttle check valve | В корзину | |
53 | 1149900389 | Combination tee union | В корзину | |
57 | 1140108784 | Fitting | В корзину | |
63 | 1140108770 | Fitting | В корзину | |
64 | 1140108803 | Fitting | В корзину | |
65 | 1149900367 | Tee union | В корзину | |
66 | 1140108805 | Fitting | В корзину | |
70 | 1149900419 | Fitting | В корзину | |
71 | 1149900404 | Fitting | В корзину | |
73 | 1149900409 | Fitting | В корзину | |
74 | 1140108775 | Fitting | В корзину | |
75 | 1149900401 | Fitting | В корзину | |
81 | 1149900386 | Combination tee union | В корзину | |
83 | 1149900352 | Fitting | В корзину | |
88 | 1140108852 | Set of flanges | В корзину | |
90 | 1140108830 | Fitting | В корзину | |
91 | 1140108829 | Fitting | В корзину | |
94 | 1140109575 | Combination tee union | В корзину | |
122 | 1140224118 | Hose assy | В корзину | |
132 | 1140224121 | Hose assy | В корзину | |
133 | 1140230469 | Hose assy | В корзину | |
134 | 1140222958 | Hose assy | В корзину | |
135 | 1140224113 | Hose assy | В корзину | |
169 | 00755701618130000 | Steel pipe assy | В корзину | |
170 | 00755701618140000 | Combination tee union | В корзину | |
171 | 00755701618150000 | Steel pipe assy | В корзину | |
172 | 00755701618160000 | Steel pipe assy | В корзину | |
173 | 00755701618170000 | Steel pipe assy | В корзину | |
174 | 00755701618180000 | Steel pipe assy | В корзину | |
175 | 00755701618190000 | Steel pipe assy | В корзину | |
176 | 00755701618200000 | Steel pipe assy | В корзину | |
177 | 00755701618210000 | Steel pipe assy | В корзину | |
178 | 00755701618220000 | Steel pipe assy | В корзину | |
179 | 00755701618230000 | Steel pipe assy | В корзину | |
180 | 00755701618240000 | Combination tee union | В корзину | |
181 | 00755701618250000 | Steel pipe assy | В корзину | |
182 | 00755701618260000 | Combination tee union | В корзину | |
183 | 00755701618270000 | Steel pipe assy | В корзину | |
184 | 00755701618280000 | Steel pipe assy | В корзину | |
185 | 00755701618290000 | Steel pipe assy | В корзину | |
199 | 00755701618430000 | Steel pipe assy | В корзину | |
200 | 00755701618440000 | Steel pipe assy | В корзину | |
201 | 00755701618450000 | Steel pipe assy | В корзину | |
205 | Steelpipe | Steel pipe assy | В корзину | |
206 | Steelpipe | Steel pipe assy | В корзину | |
207 | Steelpipe | Steel pipe assy | В корзину | |
208 | Steelpipe | Steel pipe assy | В корзину | |
228 | 00755703500000000 | Hoist gear | В корзину | |
230 | 1140109716 | Central revolving joint | В корзину |
