Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

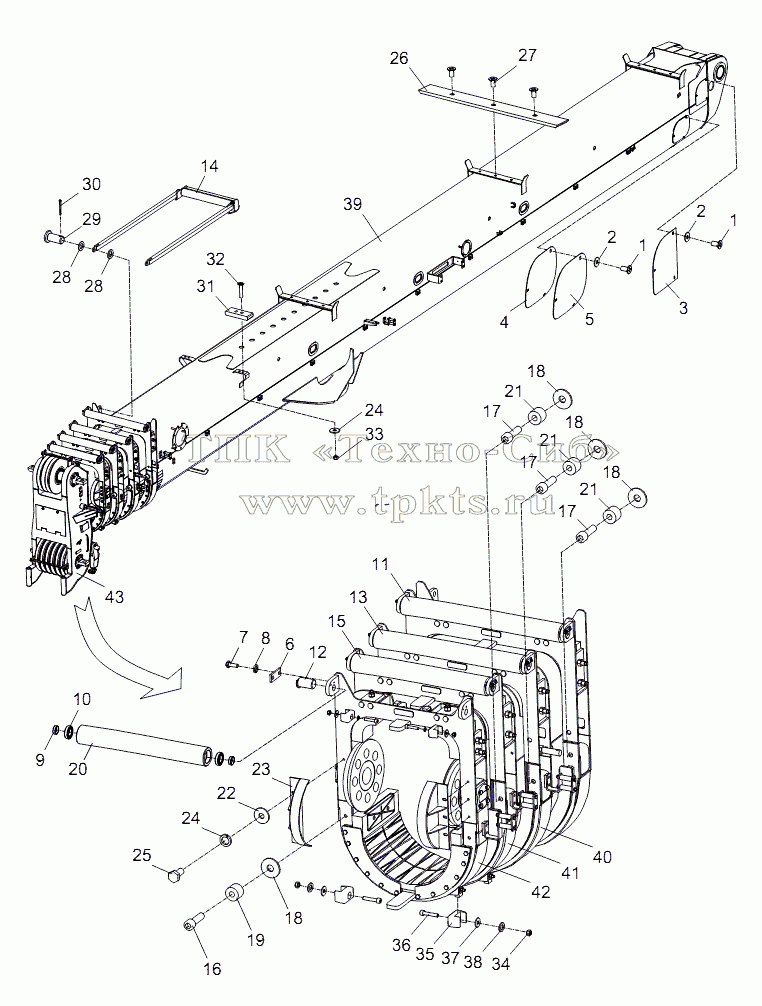

00755910120000000 | 00755910120000000 | Main boom assy | В корзину | |
1 | 1040100541 | Screw | В корзину | |
2 | 1040300048 | Washer | В корзину | |
3 | 00631220100001020 | Plate | В корзину | |
4 | 00631140110001011 | Plate | В корзину | |
5 | 00631140110001021 | Plate | В корзину | |
6 | 006340000013 | Baffle 30 | В корзину | |
7 | 1040000109 | Bolt | В корзину | |
8 | 1040300062 | Washer | В корзину | |
9 | 00631900100001080 | Spacer sleeve | В корзину | |
10 | 1050200084 | Anti-friction bearing | В корзину | |
11 | 00631400100001040 | Drum | В корзину | |
12 | 00631900100001100 | Pin | В корзину | |
13 | 00631400100001050 | Drum | В корзину | |
14 | 00631200100200000 | Rope guide assy | В корзину | |
15 | 00631210100001040 | Drum | В корзину | |
16 | 1040100089 | Screw | В корзину | |
17 | 1040100038 | Screw | В корзину | |
18 | 00630820100200000 | Adjusting pad | В корзину | |
19 | 00631250100001040 | Plate | В корзину | |
20 | 00630620100001040 | Drum | В корзину | |
21 | 00630870120001010 | Plate | В корзину | |
22 | 1040300066 | Washer | В корзину | |
23 | 00631140110200000 | Pulley housing | В корзину | |
24 | 1040300063 | Washer | В корзину | |
25 | 1040000103 | Bolt | В корзину | |
26 | 00755900100001060 | Plate | В корзину | |
27 | 1040100080 | Screw | В корзину | |
28 | 1040300106 | Washer | В корзину | |
29 | 00630930100001010 | Pin | В корзину | |
30 | 1040500057 | Pin | В корзину | |
31 | 00631170100001010 | Pad | В корзину | |
32 | 1040100095 | Screw | В корзину | |
33 | 1040200192 | Nut | В корзину | |
34 | 1040200113 | Nut | В корзину | |
35 | 00631410100001040 | Aligning block | В корзину | |
36 | 1040100166 | Screw | В корзину | |
37 | 1040300027 | Washer | В корзину | |
38 | 1040300067 | Washer | В корзину | |
39 | Basic boom assy | Basic boom assy | В корзину | |
40 | Telescopic boom section 1 assy | Telescopic boom section 1 assy | В корзину | |
41 | Telescopic boom section 2 assy | Telescopic boom section 2 assy | В корзину | |
42 | Telescopic boom section 3 assy | Telescopic boom section 3 assy | В корзину | |
43 | Telescopic boom section 4 assy | Telescopic boom section 4 assy | В корзину |
