Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

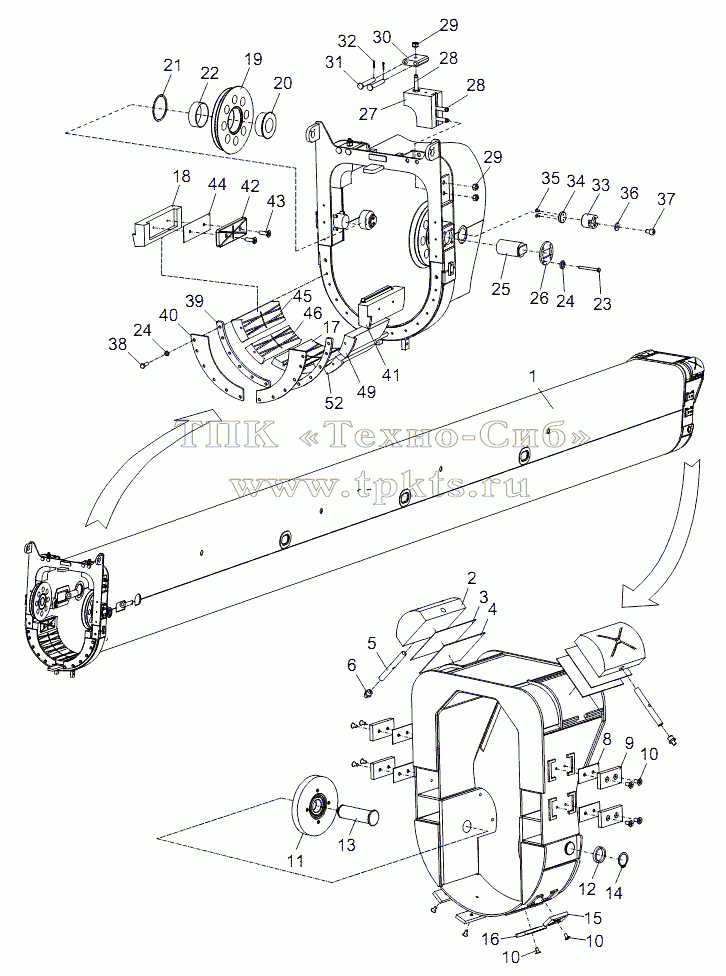

00631178810000000 | 00631178810000000 | Telescopic boom section 3 assy | В корзину | |
1 | 00631178810200000 | Telescopic boom section 3 welded | В корзину | |
2 | 00631208820001010 | Slide block | В корзину | |
3 | 00631208820001020 | Plate | В корзину | |
4 | 00631208820001070 | Plate | В корзину | |
5 | 00631208620001030 | Sleeve | В корзину | |
6 | 204040017 | Molybdenum disulfide grease | В корзину | |
7 | 1080000001 | Oil cup | В корзину | |
8 | 00631148610001040 | Pad | В корзину | |
9 | 00631148610001010 | Slide block | В корзину | |
10 | 1040100080 | Screw | В корзину | |
11 | 00631208800400000 | Pulley assy | В корзину | |
12 | 00633230000000133 | Spacer ring | В корзину | |
13 | 00631148810001010 | Pin | В корзину | |
14 | 1040300096 | Retainer ring | В корзину | |
15 | 00631148610001020 | Slide block | В корзину | |
16 | 00631148610001030 | Slide block | В корзину | |
17 | 00631148510001020 | Pin | В корзину | |
18 | 1040500068 | Pin | В корзину | |
19 | 00631148510001010 | Plate | В корзину | |
20 | 00631178810001010 | Slide block | В корзину | |
21 | 00633108500001050 | Bolt | В корзину | |
22 | 1040200110 | Nut | В корзину | |
23 | 00631148810001080 | End cover | В корзину | |
24 | 00631148810001070 | Shaft | В корзину | |
25 | 1040000258 | Bolt | В корзину | |
26 | 1040300067 | Washer | В корзину | |
27 | 00631148810001060 | Sleeve | В корзину | |
28 | 00631148810001090 | Spacer ring | В корзину | |
29 | 00631148810001050 | Sleeve | В корзину | |
30 | 00631148810001040 | Pulley | В корзину | |
31 | 00631148820001090 | Slide block | В корзину | |
32 | 00631148810001021 | Slide block | В корзину | |
33 | 00631148820001100 | Slide block | В корзину | |
34 | 00631148810001140 | Guide block | В корзину | |
35 | 00631228500001020 | Slide block | В корзину | |
36 | 1040100168 | Screw | В корзину | |
37 | 1040300209 | Washer | В корзину | |
38 | 1040100260 | Screw | В корзину | |
39 | 1040000152 | Bolt | В корзину | |
40 | 00631148820001070 | Closed plate | В корзину | |
41 | 00631148820001080 | Pad | В корзину | |
42 | 00630878830001170 | Reference block | В корзину | |
43 | 1040100082 | Screw | В корзину | |
44 | 00630878830001180 | Pad | В корзину | |
45 | 00631148820001110 | Slide block | В корзину | |
46 | 00631148820001120 | Slide block | В корзину | |
47 | 00631148820001130 | Slide block | В корзину | |
48 | 00631148820001140 | Slide block | В корзину | |
49 | 00631148820001150 | Slide block | В корзину | |
50 | 00631148820001160 | Slide block | В корзину | |
51 | 00631148820001170 | Slide block | В корзину | |
52 | 00631148820001180 | Slide block | В корзину | |
53 | 00631148820001190 | Slide block | В корзину | |
54 | 00631148820001200 | Slide block | В корзину | |
55 | 00631148820001210 | Slide block | В корзину | |
56 | 00631148820001220 | Slide block | В корзину |
