Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

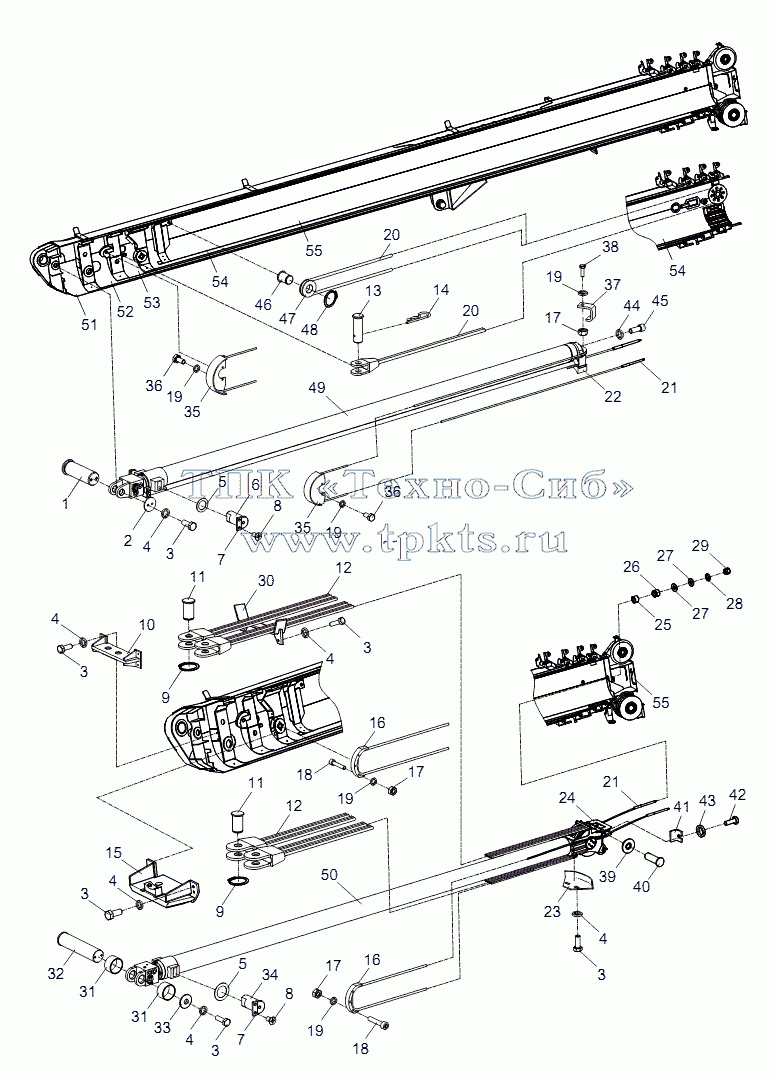

00631171810000000 | 00631171810000000 | Telescoping system | В корзину | |
1 | 00631221800001010 | Pin | В корзину | |
2 | 006340000072 | Retaining ring | В корзину | |
3 | 1040000114 | Bolt | В корзину | |
4 | 1040300067 | Washer | В корзину | |
5 | 00631201801600000 | Adjusting pad block | В корзину | |
6 | 00631141800001010 | Pin | В корзину | |
7 | 00633091800001080 | Baffle | В корзину | |
8 | 1040100075 | Screw | В корзину | |
9 | 1040300184 | Retainer ring | В корзину | |
10 | 00631141800200000 | Securing bracket for wire rope | В корзину | |
11 | 00633230000000064 | Shaft | В корзину | |
12 | 00631171800200000 | Extension rope I | В корзину | |
13 | 00633230000000030 | Pin | В корзину | |
14 | 1040500137 | Pin | В корзину | |
15 | 00631141810200001 | Wire rope support | В корзину | |
16 | 00631001800001020 | Guard board | В корзину | |
17 | 1040200192 | Nut | В корзину | |
18 | 1040100031 | Screw | В корзину | |
19 | 1040300063 | Washer | В корзину | |
20 | 00631171800400000 | Boom extension rope II | В корзину | |
21 | 00631171800800000 | Retraction rope II | В корзину | |
22 | 00631141801400000 | Guide seat | В корзину | |
23 | 00633141802800000 | Wire rope protection cover | В корзину | |
24 | 00631141810400000 | Roller head assy | В корзину | |
25 | 1040200097 | Nut | В корзину | |
26 | 1040200172 | Nut | В корзину | |
27 | 00633091800001170 | Washer | В корзину | |
28 | 1040300053 | Washer | В корзину | |
29 | 1040200170 | Nut | В корзину | |
30 | 00633101801400000 | Wire rope protection | В корзину | |
31 | 00630931810001020 | Spacer sleeve | В корзину | |
32 | 00631141800001020 | Shaft | В корзину | |
33 | 00633141800001100 | Plate | В корзину | |
34 | 00631141810001010 | Pin | В корзину | |
35 | 00633141802000000 | Pulley housing | В корзину | |
36 | 1040000098 | Bolt | В корзину | |
37 | 00633141800001120 | Plate | В корзину | |
38 | 1040000199 | Bolt | В корзину | |
39 | 00633230000000053 | Roller assy | В корзину | |
40 | 00633230000000049 | Shaft | В корзину | |
41 | 00633230000000047 | Angle iron | В корзину | |
42 | 1040000109 | Bolt | В корзину | |
43 | 1040300062 | Washer | В корзину | |
44 | 1040300054 | Washer | В корзину | |
45 | 1040100089 | Screw | В корзину | |
46 | 00633141802200000 | Wheel | В корзину | |
47 | 00633141800001130 | Pin | В корзину | |
48 | 1040300096 | Retainer ring | В корзину | |
49 | CylinderI | Telescoping cylinder I | В корзину | |
50 | CylinderII | Telescoping cylinder II | В корзину | |
51 | Basicboom | Basic boom assy | В корзину | |
52 | Boomsection1 | Telescopic boom section 1 assy | В корзину | |
53 | Boomsection2 | Telescopic boom section 2 assy | В корзину | |
54 | Boomsection3 | Telescopic boom section 3 assy | В корзину | |
55 | Boomsection4 | Telescopic boom section 4 assy | В корзину |
