Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|

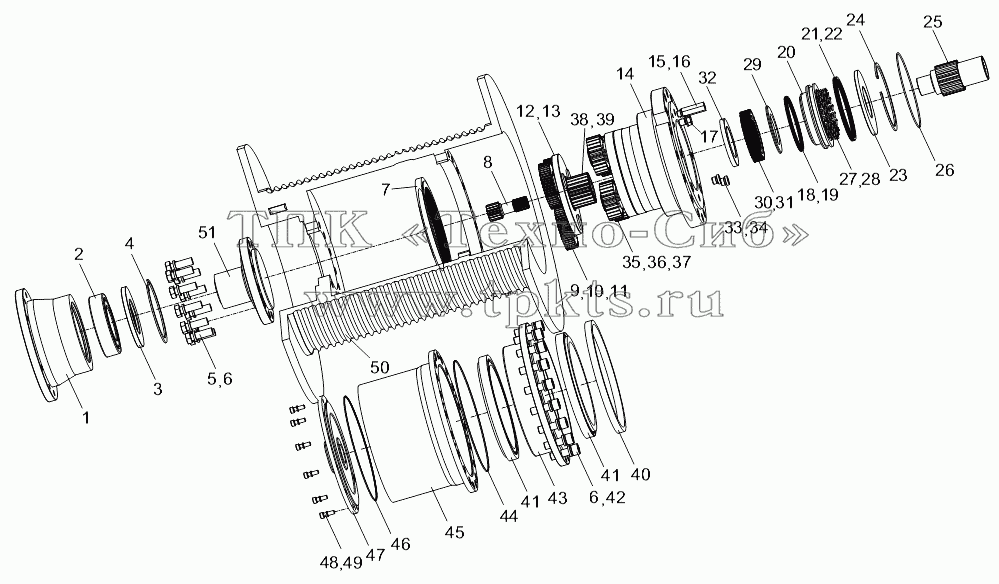

1030200945 | 1030200945 | Winch reducer | В корзину | |
1 | 1039800857 | Bearing support | В корзину | |
2 | 1039800892 | Bearing | В корзину | |
3 | 1039800850 | Bearing cap | В корзину | |
4 | 1039800879 | Circlip | В корзину | |
5 | 1039800873 | Hexagon bolt | В корзину | |
6 | 1039800878 | Spring washer | В корзину | |
7 | 1039802448 | Locknut | В корзину | |
8 | 1039802426 | Primary central gear | В корзину | |
9 | 1039802427 | 1-stage planetary wheel | В корзину | |
10 | 1039802428 | Cylindrical roller bearing | В корзину | |
11 | 1039802429 | Circlip for shaft | В корзину | |
12 | 1039802430 | Primary planetary carrier | В корзину | |
13 | 1039802431 | Primay planetary gear shaft | В корзину | |
14 | 1039802432 | Large flange | В корзину | |
15 | 1039800901 | Brake pipe | В корзину | |
16 | 1039800875 | Combination sealing element | В корзину | |
17 | 1039802293 | Ventilation plug | В корзину | |
18 | 1039802294 | X-ring | В корзину | |
19 | 1039800884 | Nylon retaining ring | В корзину | |
20 | 1039802433 | Piston | В корзину | |
21 | 1039802295 | X-ring | В корзину | |
22 | 1039800885 | Nylon retaining ring | В корзину | |
23 | 1039802296 | Plate | В корзину | |
24 | 1039802297 | Circlip | В корзину | |
25 | 1039802434 | Brake coupling | В корзину | |
26 | 1039800889 | O-ring | В корзину | |
27 | 1039800903 | Spring | В корзину | |
28 | 1039800904 | Spring | В корзину | |
29 | 1039802435 | Brake adjusting washer 2 | В корзину | |
30 | 1039800906 | Stator plate | В корзину | |
31 | 1039800907 | Friction lining | В корзину | |
32 | 1039802436 | Brake adjusting washer 1 | В корзину | |
33 | 1039800897 | Hexagon socket plug | В корзину | |
34 | 1039800886 | Seal ring | В корзину | |
35 | 1039802422 | 1-stage planetary wheel | В корзину | |
36 | 1039802423 | Cylindrical roller bearing | В корзину | |
37 | 1039802424 | Circlip for shaft | В корзину | |
38 | 1039802421 | Primary central gear | В корзину | |
39 | 1039800648 | Retaining ring for shaft | В корзину | |
40 | 1039802481 | Oil seal | В корзину | |
41 | 1039802482 | Bearing | В корзину | |
42 | 1039802483 | Hexagon screw | В корзину | |
43 | 1039802484 | Large bearing seat | В корзину | |
44 | 1039802486 | O-ring | В корзину | |
45 | 1039804741 | Ring gear | В корзину | |
46 | 1039802487 | O-ring | В корзину | |
47 | 1039802488 | Rear cover | В корзину | |
48 | 1039800869 | Hexagon screw | В корзину | |
49 | 1039800640 | Spring washer | В корзину | |
50 | 1039802489 | Drum | В корзину | |
51 | 1039800858 | Support shaft | В корзину |
