Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › RT-55 › ENGINE ATTACHMENTS INSTALLATION D00757911000000001Y

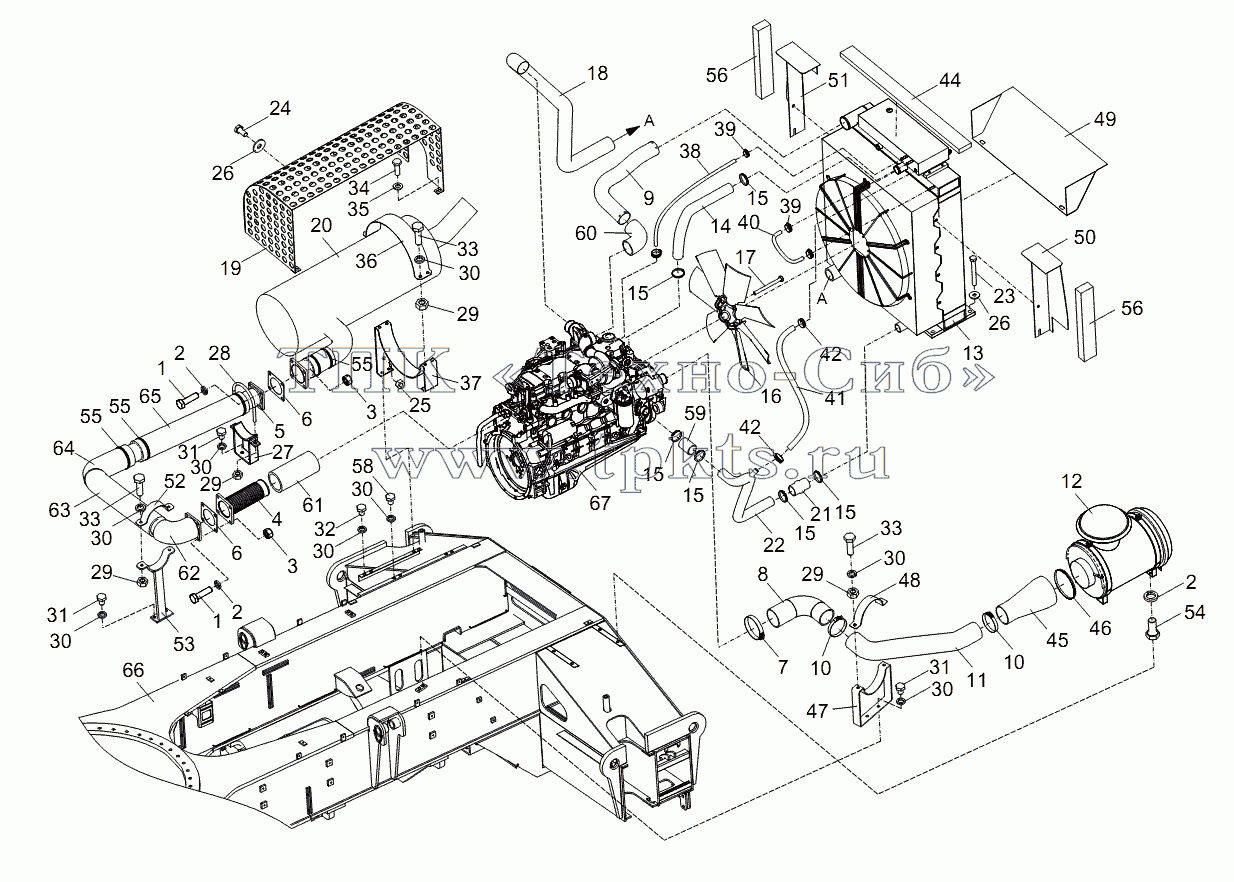

Каталоги запасных частей к спецтехнике Zoomlion RT-55 ENGINE ATTACHMENTS INSTALLATION D00757911000000001Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
32
33
33
33
34
35
36
37
38
39
39
40
41
42
42
44
45
46
47
48
49
50
51
53
53
54
55
55
55
56
56
58
59
60
61
62
63
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
00757911000000001 00757911000000001 Engine attachments installation В корзину
1 1040000101 Bolt В корзину
2 1040300054 Washer В корзину
3 1040200096 Nut В корзину
4 00757911000200000 Exhaust pipe assy I В корзину
5 00757911000400001 Exhaust pipe assy II В корзину
6 00757911000001120 Gasket В корзину
7 1990200539 T type clamp В корзину
8 00757911000001030 Air intake pipe В корзину
9 00758110900001020 Air exhaust pipe B for intercooler В корзину
10 1990200540 T type clamp В корзину
11 00757911000001040 Air intake steel pipe В корзину
12 00758301001400000 Air filter assy В корзину
13 1010400136 Radiator assy В корзину
14 00757911000001050 Water outlet pipe В корзину
15 1990200787 Hoop В корзину
16 1000300287 Fan В корзину
17 1040002831 Bolt В корзину
18 00757911000001100 Intercooling pipe II В корзину
19 00757911001600002 Silencer housing В корзину
20 00757911001000001 Silencer assy В корзину
21 1140214518 Corrugated pipe В корзину
22 00757911000001111 Water inlet pipe В корзину
23 1040000497 Bolt В корзину
24 1040000116 Bolt В корзину
25 1040200113 Nut В корзину
26 1040300211 Washer В корзину
27 00757911001400001 Bracket В корзину
28 00757901010001020 Clamp В корзину
29 1040200764 Nut В корзину
30 1040300063 Washer В корзину
31 1040000924 Bolt В корзину
32 1040000267 Bolt В корзину
33 1040000288 Bolt В корзину
34 1040000090 Bolt В корзину
35 1040300061 Washer В корзину
36 00757901200001030 Silencer bracket I В корзину
37 00757911000001160 Silencer bracket II В корзину
38 00757911000001060 Ventilation pipe В корзину
39 1990200518 Worm clamp В корзину
40 00757911000001080 Ventilation pipe В корзину
41 00757911000001070 Water pipe В корзину
42 1990200774 Hoop В корзину
43 1009900454 Engine coolant В корзину
44 00757911000001180 Heat-insulating sponge В корзину
45 00757911000001190 Air intake hose В корзину
46 1990200650 Worm clamp В корзину
47 00757911000001210 Air intake pipe bracket В корзину
48 00757911000001220 Plate В корзину
49 00757911001800000 Deflecting plate В корзину
50 00757911002000000 Air baffle 1 В корзину
51 00757911002200000 Air baffle 2 В корзину
52 00757911000001200 Plate В корзину
53 00757911002400000 Exhaust pipe bracket В корзину
54 1040000069 Bolt В корзину
55 1990200937 Heavy clamp В корзину
56 00757911000001240 Heat-insulating sponge В корзину
57 1089900279 Engine oil В корзину
58 1040000098 Bolt В корзину
59 00757911000001130 Rubber hose В корзину
60 00758110900001030 Hose elbow В корзину
61 00757901230001010 Heat-insulating sleeve 1 В корзину
62 00757901230001020 Heat-insulating sleeve 2 В корзину
63 00757901230001030 Heat-insulating sleeve 3 В корзину
64 00757901230001040 Heat-insulating sleeve 4 В корзину
65 00757901230001050 Heat-insulating sleeve 5 В корзину
66 Chassisframe Chassis frame assembly В корзину
67 Engine Engine В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
