Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Zoomlion › RT-55 › TELESCOPING MECHANISM D00755901800000000Y

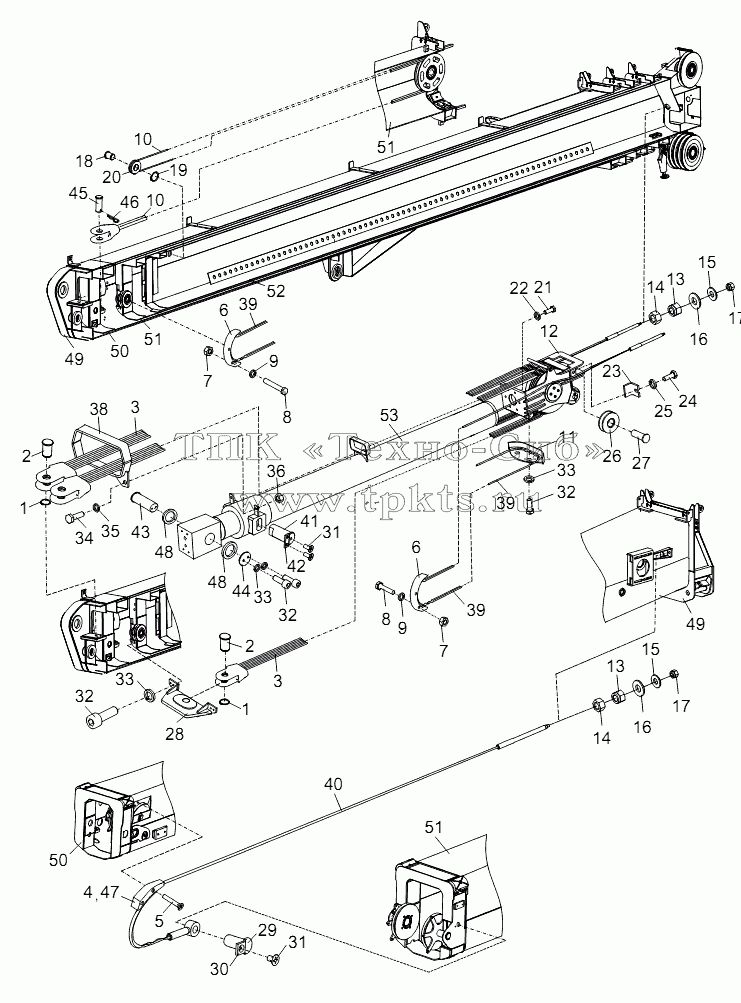

Каталоги запасных частей к спецтехнике Zoomlion RT-55 TELESCOPING MECHANISM D00755901800000000Y

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
33
33
33
34
35
36
38
39
39
39
40
41
42
43
44
45
46
47
48
48
49
49
50
50
51
51
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
00755901800000000 00755901800000000 Telescoping mechanism В корзину
1 1040300184 Retainer ring В корзину
2 00755901800001010 Shaft В корзину
3 00755901800200000 Extension wire rope I В корзину
4 00755901800001030 Baffle В корзину
5 1040000106 Bolt В корзину
6 00755901800001040 Guard board В корзину
7 1040200192 Nut В корзину
8 1040100031 Screw В корзину
9 1040300063 Washer В корзину
10 00755901800400000 Extension wire rope II В корзину
11 00755901800600000 Wire rope protection cover В корзину
12 00755901800800000 Roller head assy В корзину
13 1040200097 Nut В корзину
14 1040200741 Nut В корзину
15 1040300053 Washer В корзину
16 00755901800001070 Washer В корзину
17 1040200507 Nut В корзину
18 00755901800001080 Pin В корзину
19 1040300096 Retainer ring В корзину
20 00755901801000000 Wheel assy В корзину
21 1040100453 Screw В корзину
22 1040300054 Washer В корзину
23 00755901800001090 Plate В корзину
24 1040000109 Bolt В корзину
25 1040300062 Washer В корзину
26 00755901801200000 Roller В корзину
27 00755901800001100 Shaft В корзину
28 00755901801400000 Wire rope support В корзину
29 00755901800001110 Pin В корзину
30 00755901800001120 Baffle В корзину
31 1040100079 Screw В корзину
32 1040000114 Bolt В корзину
33 1040300067 Washer В корзину
34 1040000082 Bolt В корзину
35 1040300065 Washer В корзину
36 1040200110 Nut В корзину
37 1040200113 Nut В корзину
38 00755901801600001 Wire rope holder В корзину
39 00755901801800000 Retraction wire rope II В корзину
40 00755901802000000 Retraction wire rope I В корзину
41 00755901800001160 Pin В корзину
42 00755901800001170 Baffle В корзину
43 00755901800001180 Shaft В корзину
44 006340000024 Retaining ring 90 В корзину
45 00755901800001190 Pin В корзину
46 006340000029 Spring-loaded pin В корзину
47 00755901800001200 Baffle В корзину
48 00755901800001210 Spacer sleeve В корзину
49 Basicboomassy Basic boom assy В корзину
50 Boomsection1 Telescopic boom section 1 assy В корзину
51 Boomsection2 Telescopic boom section 2 assy В корзину
52 Boomsection3 Telescopic boom section 3 assy В корзину
53 Telescopingcylinder Telescoping cylinder В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
