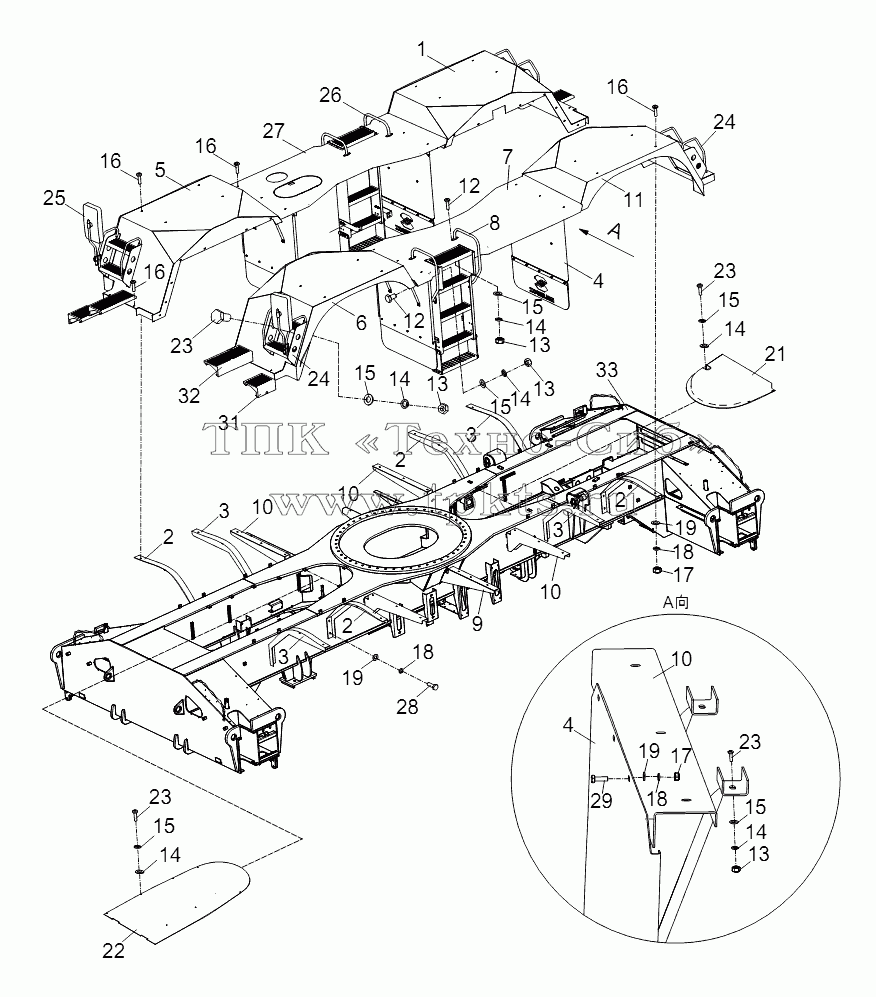

Каталоги запасных частей к спецтехнике Zoomlion RT-75 WHEEL HOUSING AND PLATFORM INSTALLATION
1
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
10
10
10
11
12
12
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
18
18
18
19
19
19
21
22
23
23
23
23
24
24
25
26
27
28
29
31
32
33
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00758115200000002 |
00758115200000002 |
|
Wheel housing and platform installation |
В корзину
|
| 1 |
00758115201600000 |
|
Right rear wheel housing |
В корзину
|
| 2 |
00758115200001021 |
|
Wheel housing bracket I |
В корзину
|
| 3 |
00758115200001031 |
|
Wheel housing bracket II |
В корзину
|
| 4 |
00757915210600000 |
|
Mudguard |
В корзину
|
| 5 |
00758115202400000 |
|
Right front wheel housing |
В корзину
|
| 6 |
00758115202600000 |
|
Left front wheel housing |
В корзину
|
| 7 |
00758115202800000 |
|
Left intermediate cover plate |
В корзину
|
| 8 |
00758115203200000 |
|
Left intermediate stair |
В корзину
|
| 9 |
00758115203600000 |
|
Intermediate cover plate bracket II |
В корзину
|
| 10 |
00758115203400000 |
|
Intermediate cover plate bracket I |
В корзину
|
| 11 |
00758115203800000 |
|
Left rear wheel housing |
В корзину
|
| 12 |
1040000132 |
|
Bolt |
В корзину
|
| 13 |
1040200759 |
|
Nut |
В корзину
|
| 14 |
1040300067 |
|
Washer |
В корзину
|
| 15 |
1040300061 |
|
Washer |
В корзину
|
| 16 |
1040101190 |
|
Screw |
В корзину
|
| 17 |
1040200192 |
|
Nut |
В корзину
|
| 18 |
1040300063 |
|
Washer |
В корзину
|
| 19 |
1040300066 |
|
Washer |
В корзину
|
| 20 |
1990300216 |
|
3M anti-skid pad |
В корзину
|
| 21 |
00758115204200001 |
|
Rear cover plate, chassis frame |
В корзину
|
| 22 |
00758115204400000 |
|
Front cover plate, chassis frame |
В корзину
|
| 23 |
1040002433 |
|
Bolt |
В корзину
|
| 24 |
00758115204600000 |
|
Ladder, housing |
В корзину
|
| 25 |
00758115204800001 |
|
Rearview mirror assy |
В корзину
|
| 26 |
00758115205000000 |
|
Right intermediate stair |
В корзину
|
| 27 |
00758115205200000 |
|
Right intermediate cover plate |
В корзину
|
| 28 |
1040000267 |
|
Bolt |
В корзину
|
| 29 |
1040000288 |
|
Bolt |
В корзину
|
| 30 |
1040001680 |
|
Bolt |
В корзину
|
| 31 |
00758115200001050 |
|
Small pedal |
В корзину
|
| 32 |
00758115200001040 |
|
Big pedal |
В корзину
|
| 33 |
Chassis |
|
Chassis attachments welded |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
