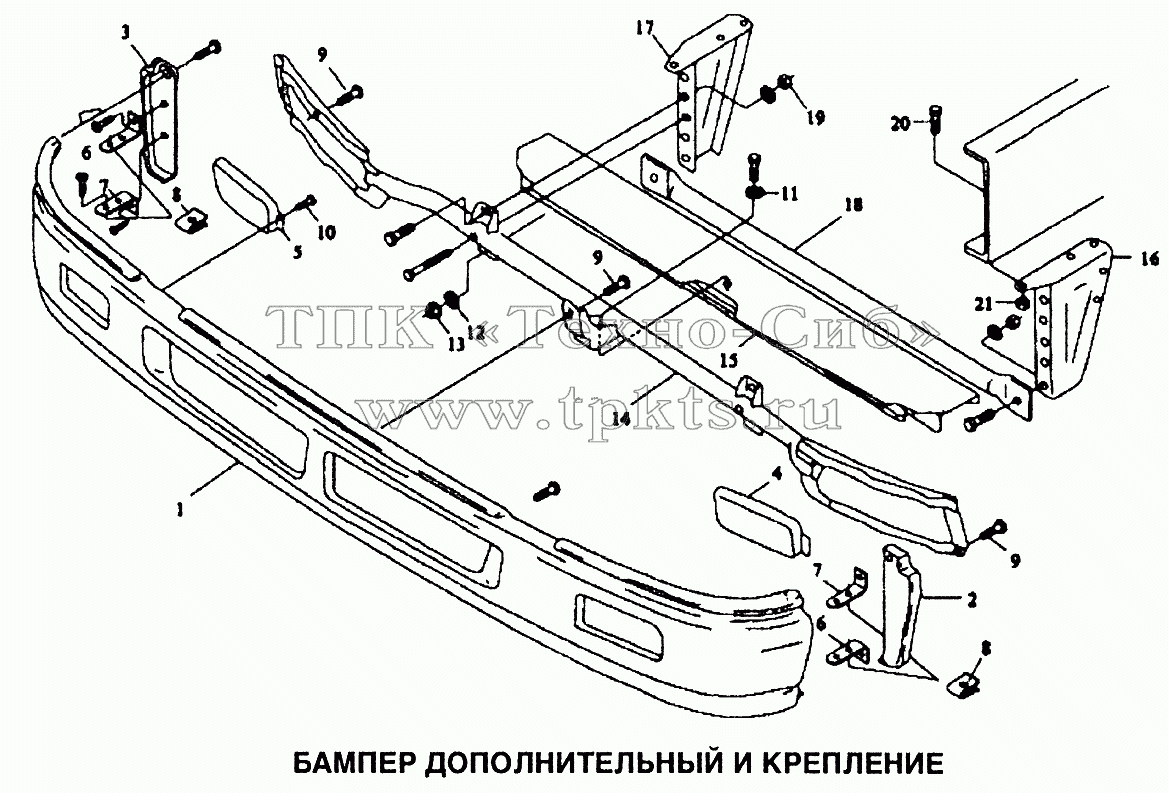

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Бампер дополнительный и крепление
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 81.41613.0071 |
81.41613.0071 |
|
Бампер дополнительный в сборе |
В корзину
|
| 1 |
81.41613.0074 |
|
Бампер дополнительный в сборе |
В корзину
|
| 2 |
81.41613.0069 |
|
Крышка левая |
В корзину
|
| 3 |
81.41613.0066 |
|
Крышка правая |
В корзину
|
| 4 |
81.41613.0081 |
|
Крышка левая |
В корзину
|
| 5 |
81.41613.0080 |
|
Крышка правая |
В корзину
|
| 6 |
81.41613.0077 |
|
Кронштейн верхний |
В корзину
|
| 7 |
81.41613.0076 |
|
Кронштейн нижний |
В корзину
|
| 8 |
81.41613.5031 |
|
Пластина уголок SТ4.8-5-МАN183-В1 |
В корзину
|
| 9 |
81.90470.0618 |
|
Винт РТ-КА6х20-WN1411-10,9-А3R |
В корзину
|
| 10 |
81.90470.0619 |
|
Болт РТ-КА5х12-WN1412-10.9-А3С |
В корзину
|
| 11 |
06.15190.0309 |
|
Шайба 8,4х24х2-140НV-МАN183-В1 |
В корзину
|
| 12 |
06.15190.0311 |
|
Шайба 13х37х3-140НV-МАN183-В1 |
В корзину
|
| 13 |
06.11240.0406 |
|
Замок гайка |
В корзину
|
| 14 |
81.41613.5035 |
|
Крепление фар |
В корзину
|
| 15 |
81.41615.5061 |
|
Подножка |
В корзину
|
| 16 |
DZ9112930252 |
|
Кронштейн левый |
В корзину
|
| 17 |
DZ9112930253 |
|
Кронштейн правый |
В корзину
|
| 18 |
81.41653.0004 |
|
Усилитель |
В корзину
|
| 19 |
06.11251.2001 |
|
Гайка М10-10-МАN183-В1 |
В корзину
|
| 20 |
06.02813.4911 |
|
Болт М14х1,5х30-10 |
В корзину
|
| 21 |
06.11251.2005 |
|
Гайка М14х1,5-10-МАN183-В1 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
