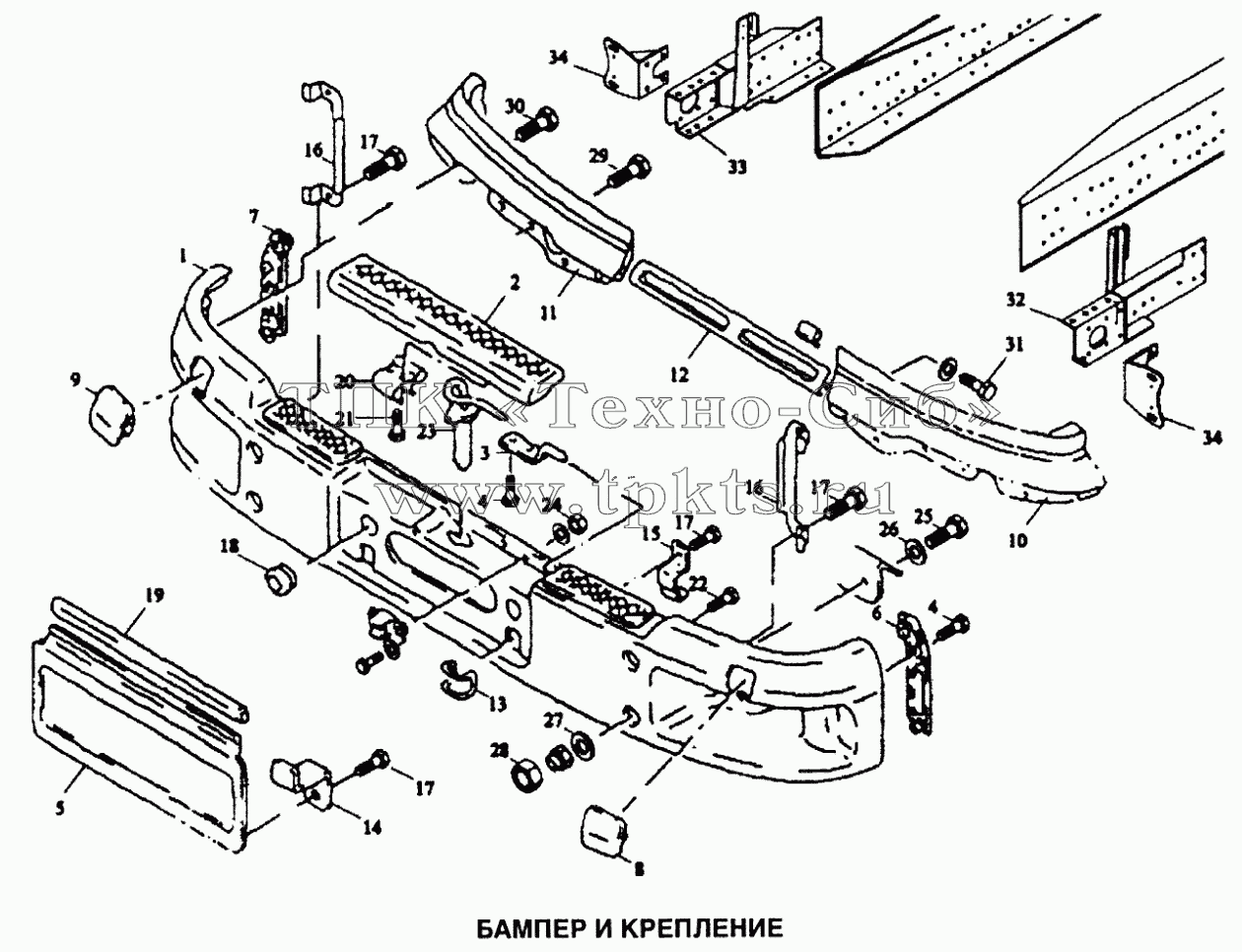

Каталоги запасных частей к грузовой технике Shaanxi SX-3255-DR 3804B 6х4 Бампер и крепление
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
1 |
81.41610.4114 |
|
Бампер в сборе |
В корзину
|
2 |
81.41610.0191 |
|
Откидная створка верхняя |
В корзину
|
3 |
81.41610.0154 |
|
Крепление |
В корзину
|
4 |
81.90470.0623 |
|
Болт 6,6х22-SТ-Т30-А3R |
В корзину
|
5 |
81.41610.0150 |
|
Откидная створка нижняя |
В корзину
|
6 |
81.41610.0151 |
|
Облицовка левая |
В корзину
|
7 |
81.41610.0152 |
|
Облицовка правая |
В корзину
|
8 |
81.41610.0159 |
|
Крышка (левая) |
В корзину
|
9 |
81.41610.0158 |
|
Крышка правая |
В корзину
|
10 |
81.41610.0167 |
|
Облицовка левая |
В корзину
|
11 |
81.41610.0166 |
|
Облицовка правая |
В корзину
|
12 |
81.41610.0164 |
|
Облицовка центральная |
В корзину
|
13 |
81.41610.0153 |
|
Кронштейн |
В корзину
|
14 |
81.97488.0075 |
|
Крепление |
В корзину
|
15 |
81.41610.0172 |
|
Пластина |
В корзину
|
16 |
81.41610.0198 |
|
Кронштейн |
В корзину
|
17 |
81.90470.0623 |
|
Болт 6,6х22-SТ-Т30-А3R |
В корзину
|
18 |
81.96001.0101 |
|
Кольцо уплотнительное 22,0-30х8,5/45х18-GI-60 |
В корзину
|
19 |
81.96121.0032 |
|
Пластина замок |
В корзину
|
20 |
81.41610.0192 |
|
Замок |
В корзину
|
21 |
81.90470.0619 |
|
Болт РТ-КА5х12-WN1412-10.9-А3С |
В корзину
|
22 |
81.90470.0623 |
|
Болт 6,6х22-SТ-Т30-А3R |
В корзину
|
23 |
DZ9112930100 |
|
Палец |
В корзину
|
24 |
06.11069.0106 |
|
Гайка М6-8-МАN183-В1 |
В корзину
|
25 |
06.01733.6313 |
|
Болт М12х1,5х40-8,8-МАN183-В1 |
В корзину
|
26 |
06.15030.0815 |
|
Шайба 13х20х2-140НV-МАN183-В1 |
В корзину
|
27 |
81.90712.0881 |
|
Шайба |
В корзину
|
28 |
81.96002.0425 |
|
Гайка |
В корзину
|
29 |
81.90470.0623 |
|
Болт 6,6х22-SТ-Т30-А3R |
В корзину
|
30 |
81.90470.0624 |
|
Болт 6,6х40-SТ-Т30-А3R |
В корзину
|
31 |
81.90470.0621 |
|
Винт РТ-КА5х20-WN1411-10.9-А3R |
В корзину
|
32 |
DZ9112930030 |
|
Кронштейн левый |
В корзину
|
33 |
DZ9112930040 |
|
Кронштейн правый |
В корзину
|
34 |
81.41601.5044 |
|
Опора |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
