Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 420-00003A | VALVE;LOCK | В корзину | |
2 | S2212666 | BOLT M10X1.5X50 | В корзину | |
3 | S5110603 | WASHER;SPRING | В корзину | |
4 | S8000281 | O-RING | В корзину | |
5 | 181-00078D5 | ADAPTER PF1/4-PF3/8 | В корзину | |
6 | S0515353 | BOLT M12X1.75X35 | В корзину | |
7 | S5102703 | WASHER;SPRING M10 | В корзину | |
8 | 197-00020 | BRACKET | В корзину | |
9 | S0561053 | BOLT M12X1.75X65 | В корзину | |
11 | 195-02115 | SUPPORT | В корзину | |
12 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | В корзину | |
13 | 181-00008 | TEE | В корзину | |
15 | S8000111 | O-RING | В корзину | |
16 | 2124-1622D2 | CLIP;BAND (200L) | В корзину | |
18 | 2181-2281D21 | TEE | В корзину | |
19 | DS2059383 | HOSE PF1/4-800L | В корзину | |
20 | 2184-1062D12 | HOSE PF1/4-1400L | В корзину | |
20 | 2184-1062D59 | HOSE PF1/4-1500L | В корзину | |
21 | 2184-1062D12 | HOSE PF1/4-1400L | В корзину | |
21 | 2184-1062D59 | HOSE PF1/4-1500L | В корзину | |
22 | 2184-1046D260 | HOSE PF1/4-4740L | В корзину | |
23 | 2184-1046D275 | HOSE PF3/8-1650L | В корзину | |
24 | 2184-1060D145 | HOSE PF3/8-1700L | В корзину | |
25 | 2184-1046D283 | HOSE PF3/8-2100L | В корзину | |
26 | 2184-1060D79 | HOSE PF3/8-1450L | В корзину | |
27 | 2181-2375D6 | TEE | В корзину | |
28 | 440-00207 | CYLINDER;BOOM(L.H) | В корзину | |
29 | 440-00208 | CYLINDER;BOOM(R.H) | В корзину | |
30 | 440-00209 | CYLINDER;ARM | В корзину | |
31 | 121-00010D1 | NUT | В корзину | |
33 | 181-00086D2 | TEE 3PF3/8 | В корзину | |
101 | K9000998 | SEAL KIT | В корзину | |

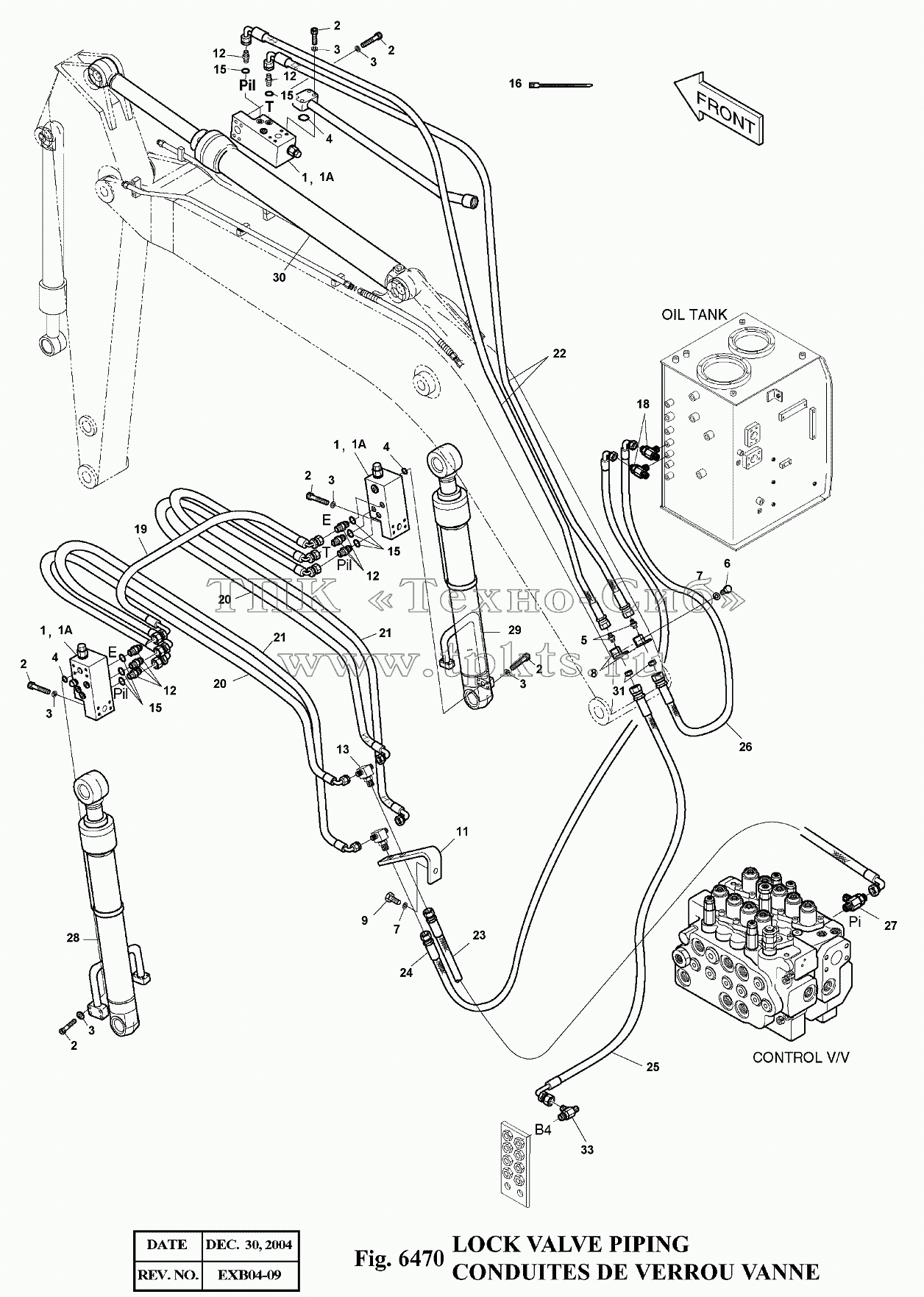

400-01131 | 400-01131 | LOCK VALVE PIPING | В корзину |
