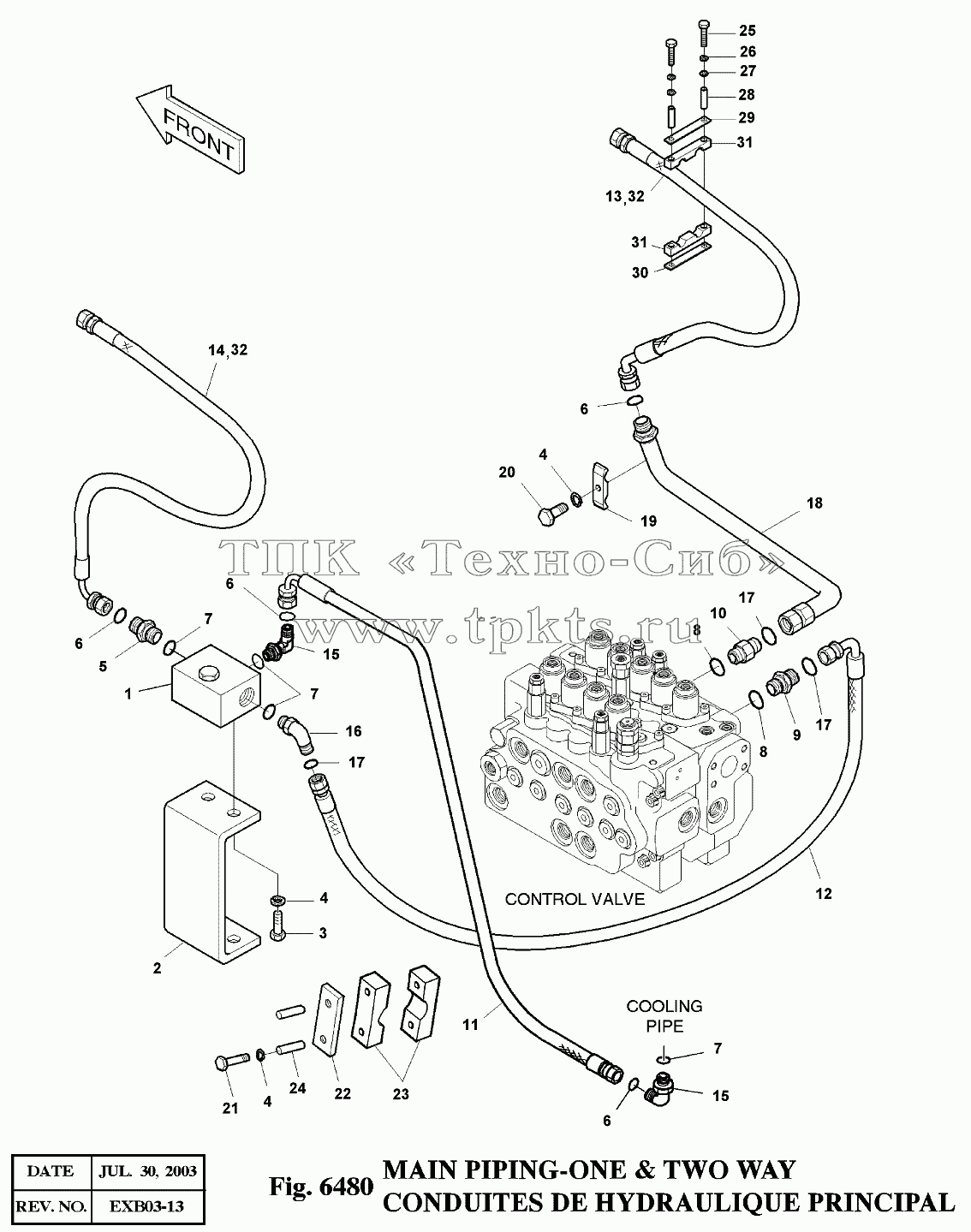

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 2420-9633A | VALVE;SWITCH | В корзину | |
2 | 195-01029 | BRACKET | В корзину | |
2 | 195-01029A | BRACKET | В корзину | |
3 | S0515253 | BOLT M12X1.75X30 | В корзину | |
4 | S5102703 | WASHER;SPRING M10 | В корзину | |
5 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 | В корзину | |
6 | S8030161 | O-RING | В корзину | |
7 | S8000291 | O-RING | В корзину | |
8 | S8000231 | O-RING | В корзину | |
9 | 2181-2627D10 | ADAPTER | В корзину | |
10 | 2181-2627D1 | ADAPTER | В корзину | |
11 | 2184-1197D103 | HOSE-940L | В корзину | |
12 | 2184-1197D172 | HOSE-1600L | В корзину | |
13 | 2184-1212D72 | HOSE-2050L | В корзину | |
14 | 2184-1197D209 | HOSE-2050L | В корзину | |
15 | 2181-2815D1 | ELBOW | В корзину | |
16 | 2181-2816D6 | ELBOW | В корзину | |
17 | S8030121 | O-RING | В корзину | |
18 | 140-00620 | PIPE | В корзину | |
19 | 2124-1026D2 | CLAMP | В корзину | |
20 | S0560853 | BOLT M12X1.75X55 | В корзину | |
21 | S0561253 | BOLT M12X1.75X75 | В корзину | |
22 | 191-01452 | PLATE;CLAMP | В корзину | |
23 | 124-00147 | CLAMP;HOSE | В корзину | |
24 | 114-00358 | SPACER | В корзину | |
25 | S0559153 | BOLT M10X1.5X80 | В корзину | |
26 | S5102603 | WASHER;SPRING M10 | В корзину | |
27 | S5010613 | WASHER;PLAIN | В корзину | |
28 | 2182-1018D47 | PIPE | В корзину | |
29 | 621-01191 | PLATE | В корзину | |
30 | 621-01192 | PLATE | В корзину | |
31 | 124-00174 | CLAMP;HOSE | В корзину | |
32 | 2158-1003D37 | PROTECTOR;HOSE-1200L | В корзину | |
400-01217 | 400-01217 | MAIN PIPING-ONE & TWO WAY | В корзину |
