| Позиция на иллюстрации | Заводской номер детали | Название детали | ||
|---|---|---|---|---|
| 1 | K1036790 | TUBE | В корзину | |
| 10 | DS2013824 | HOSE | В корзину | |
| 11 | DS2012247 | HOSE | В корзину | |
| 12 | DS2013059 | HOSE | В корзину | |
| 13 | DS2023203 | HOSE | В корзину | |
| 14 | DS2023202 | HOSE | В корзину | |
| 15 | K1022296 | CLAMP | В корзину | |
| 16 | S0509363 | BOLT | В корзину | |
| 17 | K1023146 | WASHER;HARDENED | В корзину | |
| 18 | K1023115 | NUT;LOCK | В корзину | |
| 19 | S5110503 | WASHER;SPRING | В корзину | |
| 2 | K1036791 | TUBE | В корзину | |
| 20 | S0508663 | BOLT | В корзину | |
| 21 | K1023091 | TEE | В корзину | |
| 22 | K1023093 | TEE | В корзину | |
| 23 | S8040081 | O-RING | В корзину | |
| 24 | S8030081 | O-RING | В корзину | |
| 25 | S8030101 | O-RING | В корзину | |
| 26 | K1020072 | ELBOW | В корзину | |
| 27 | K1023062 | ELBOW | В корзину | |
| 28 | S0508863 | BOLT | В корзину | |
| 29 | K1023064 | ELBOW | В корзину | |
| 3 | K1020411 | TUBE | В корзину | |
| 30 | K1022480 | NUT;LOCK | В корзину | |
| 31 | K1021925 | BRACKET | В корзину | |
| 32 | K1036792 | TUBE | В корзину | |
| 33 | K1020554 | COVER | В корзину | |
| 34 | S0511866 | BOLT | В корзину | |
| 35 | S5000613 | WASHER | В корзину | |
| 36 | K1023039 | SPACER | В корзину | |
| 37 | K1036793 | TUBE | В корзину | |
| 38 | K1036794 | TUBE | В корзину | |
| 39 | K1022297 | RUBBER | В корзину | |
| 4 | K1020412 | TUBE | В корзину | |
| 5 | K1020634 | TUBE | В корзину | |
| 6 | K1020635 | TUBE | В корзину | |
| 7 | K1020636 | TUBE | В корзину | |
| 8 | K1020637 | TUBE | В корзину | |
| 9 | DS2011551 | HOSE | В корзину | |

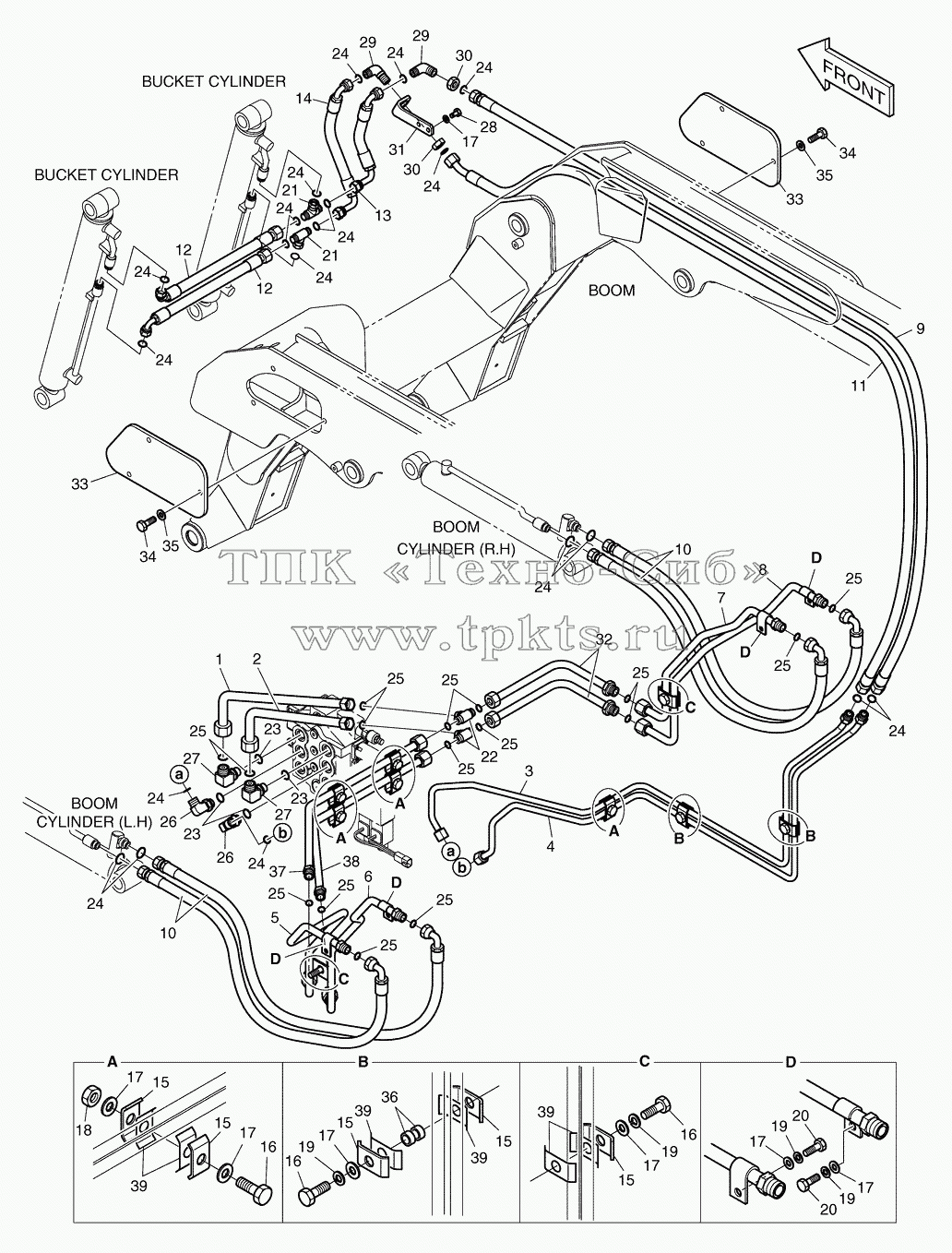

| K1033570A | K1033570A | BOOM & BUCKET PIPING | В корзину |
