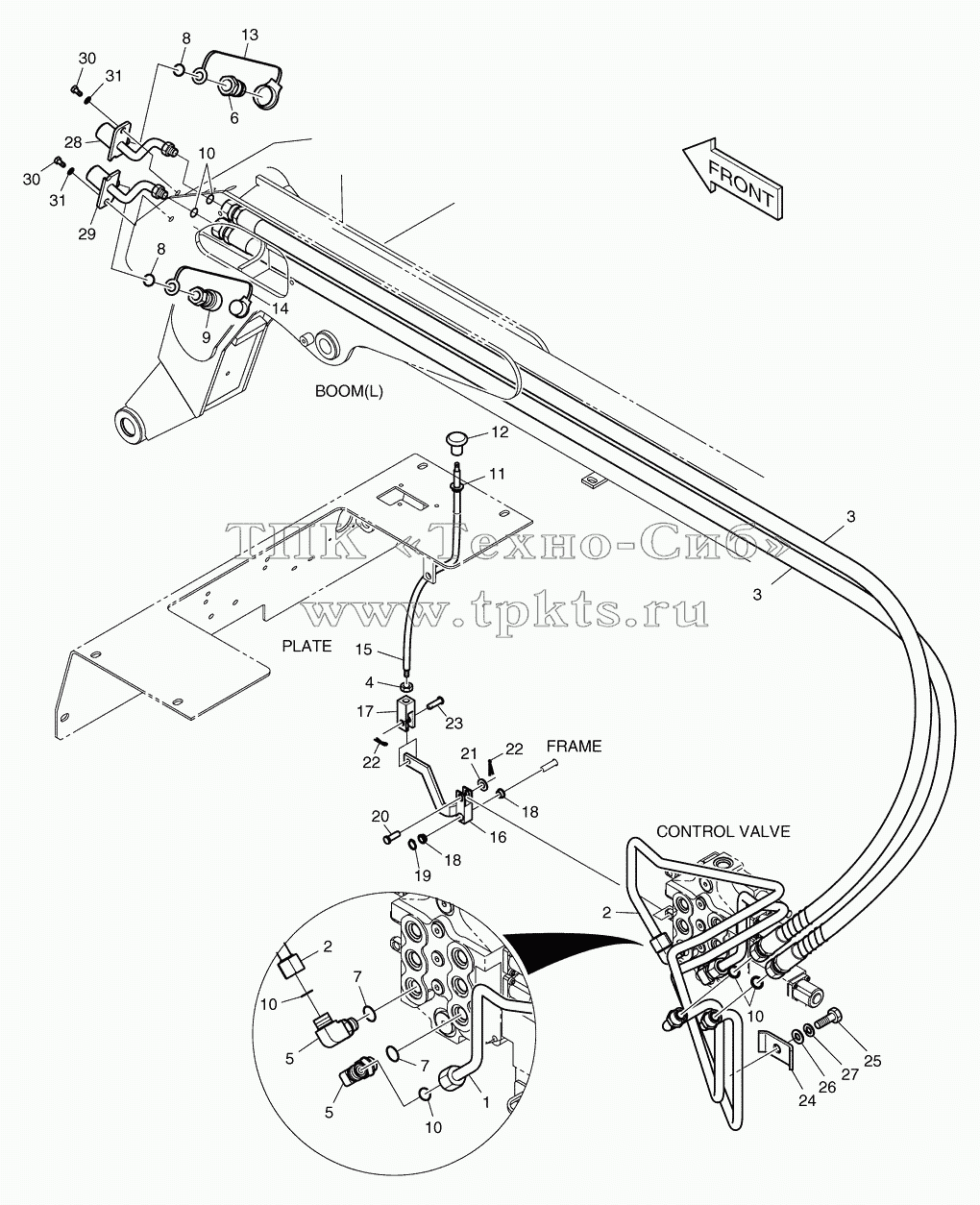

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | K1036795 | TUBE | В корзину | |
10 | S8030101 | O-RING | В корзину | |
11 | K1021063 | BUSHING | В корзину | |
12 | K1023033 | KNOB | В корзину | |
13 | K1022467 | CAP | В корзину | |
14 | K1022468 | CAP | В корзину | |
15 | K1021169 | ROD | В корзину | |
16 | K1021082 | LEVER | В корзину | |
17 | K1019050 | CLEVIS | В корзину | |
18 | K1023038 | BEARING | В корзину | |
19 | S6540800 | RING;RETAINING | В корзину | |
2 | K1036796 | TUBE | В корзину | |
20 | S5760301 | PIN | В корзину | |
21 | S5000613 | WASHER | В корзину | |
22 | S180333H | PIN | В корзину | |
23 | S5760201 | PIN | В корзину | |
24 | K1022296 | CLAMP | В корзину | |
25 | S0509363 | BOLT | В корзину | |
26 | K1023146 | WASHER;HARDENED | В корзину | |
27 | S5110503 | WASHER;SPRING | В корзину | |
28 | K1021799A | TUBE | В корзину | |
29 | K1021800A | TUBE | В корзину | |
3 | DS2011428 | HOSE | В корзину | |
30 | S0512063 | BOLT | В корзину | |
31 | K1023147 | WASHER;HARDENED | В корзину | |
4 | S4012543 | NUT | В корзину | |
5 | K1023062 | ELBOW | В корзину | |
6 | K1020281 | COUPLER;MALE | В корзину | |
7 | S8040081 | O-RING | В корзину | |
8 | S8040121 | O-RING | В корзину | |
9 | K1020282 | COUPLER | В корзину | |
K1033572A | K1033572A | ATTACH PIPING | В корзину |
