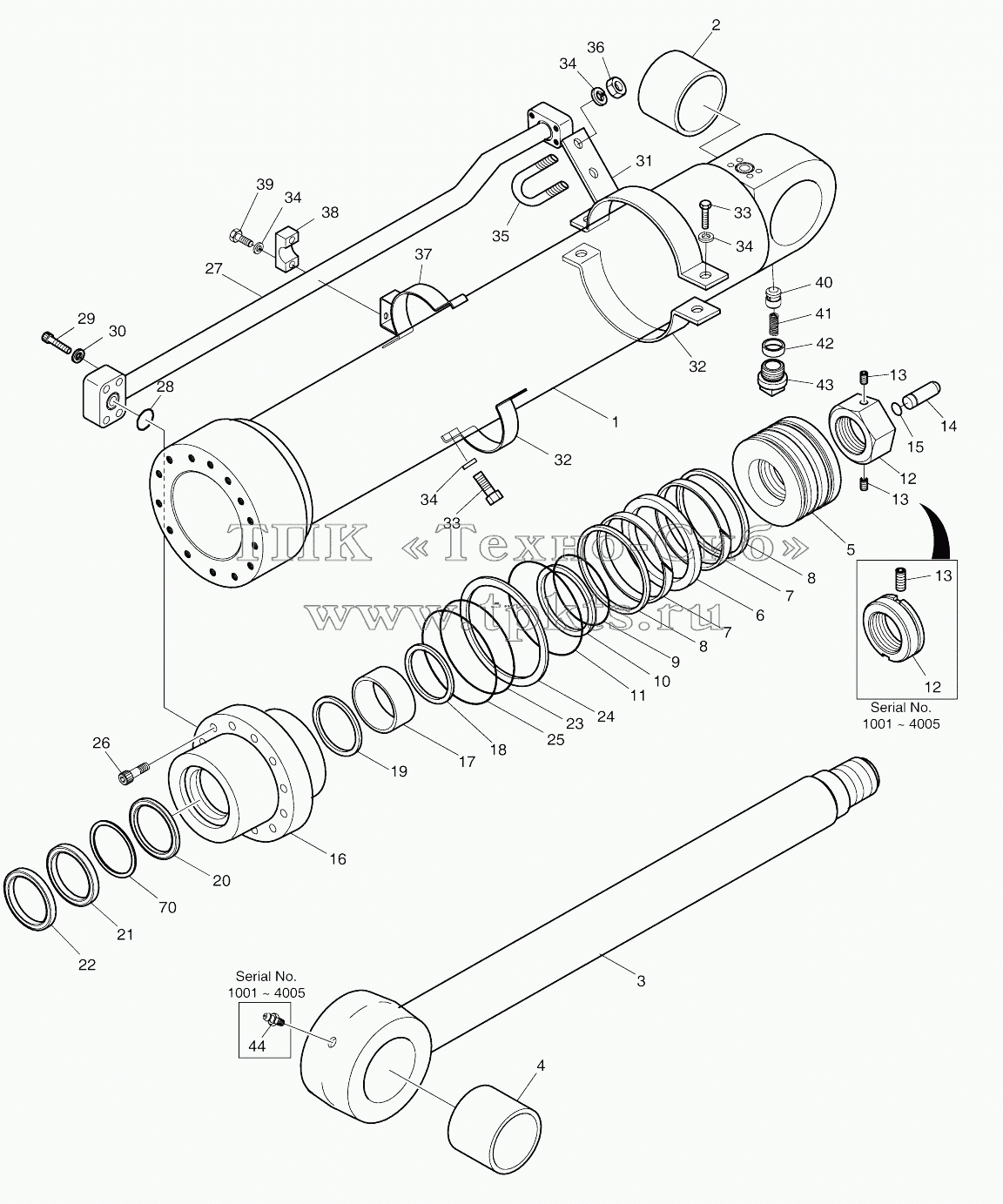

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V ARM CYLINDER
2440-9236B
2440-9236KT
401107-01562
400305-00465
1
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
16
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
70
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 2440-9236B |
2440-9236B |
|
Cylinder, arm |
В корзину
|
| 2440-9236KT |
2440-9236KT |
|
Seal kit, arm cyl. |
В корзину
|
| 401107-01562 |
401107-01562 |
|
Seal kit, arm cylinder |
В корзину
|
| 400305-00465 |
400305-00465 |
|
Cylinder, arm |
В корзину
|
| 1 |
53A288-2 |
|
Tube assy |
В корзину
|
| 1 |
420406-01465 |
|
Tube assy |
В корзину
|
| 2 |
00T194-0 |
|
Bush, steel |
В корзину
|
| 3 |
400337-00620 |
|
Rod, cylinder |
В корзину
|
| 3 |
53A292-2 |
|
Rod assy |
В корзину
|
| 4 |
00T194-0 |
|
Bush, steel |
В корзину
|
| 5 |
53A304-0 |
|
Piston |
В корзину
|
| 6 |
E5130310 |
|
Seal, slipper |
В корзину
|
| 7 |
00Z108-0 |
|
Ring, wear |
В корзину
|
| 8 |
00R725-0 |
|
Ring, slyd |
В корзину
|
| 9 |
E6311421 |
|
O-ring |
В корзину
|
| 10 |
53B315-0 |
|
Ring, back up |
В корзину
|
| 11 |
00C307-0 |
|
Ring, cushion |
В корзину
|
| 12 |
120312-00501 |
|
Nut, piston |
В корзину
|
| 12 |
80A478-2 |
|
Nut, piston |
В корзину
|
| 13 |
E1330544 |
|
SCREW |
В корзину
|
| 13 |
120706-00007 |
|
Screw, set |
В корзину
|
| 14 |
03A713-0 |
|
PLUNGER;CUSHION |
В корзину
|
| 15 |
03A714-0 |
|
RING;STOP |
В корзину
|
| 16 |
53A295-1 |
|
Cover, rod |
В корзину
|
| 16 |
110508-20178 |
|
Cover, rod |
В корзину
|
| 17 |
E8412282 |
|
Bush, du |
В корзину
|
| 18 |
00M314-0 |
|
Ring, retaining |
В корзину
|
| 19 |
E5500310 |
|
Seal, buffer |
В корзину
|
| 19 |
1.180-00659 |
|
Seal, buffer |
В корзину
|
| 20 |
E5303260 |
|
Packing, u |
В корзину
|
| 20 |
1.180-00660 |
|
U-packing |
В корзину
|
| 21 |
E6020310 |
|
Wiper, dust |
В корзину
|
| 22 |
00M316-0 |
|
Ring, retaining |
В корзину
|
| 23 |
E6311701 |
|
O-ring |
В корзину
|
| 24 |
53A379-0 |
|
Ring, back up |
В корзину
|
| 25 |
E6311741 |
|
O-ring |
В корзину
|
| 26 |
E0502149 |
|
BOLT;SOCKET |
В корзину
|
| 27 |
53A296-1 |
|
Pipe assy-r |
В корзину
|
| 28 |
E6300761 |
|
O-ring |
В корзину
|
| 29 |
E0501546 |
|
Bolt, socket |
В корзину
|
| 30 |
E3110112 |
|
WASHER;SPRING |
В корзину
|
| 31 |
53A551-0 |
|
Pipe band assy-a |
В корзину
|
| 32 |
00P373-0 |
|
Band, pipe |
В корзину
|
| 33 |
E0020683 |
|
BOLT;HEX. |
В корзину
|
| 34 |
E3110102 |
|
WASHER;SPRING |
В корзину
|
| 35 |
03A534-0 |
|
U-bolt |
В корзину
|
| 36 |
E2022033 |
|
NUT;HEX. |
В корзину
|
| 37 |
53A563-0 |
|
Pipe band assy-b |
В корзину
|
| 38 |
00C270-0 |
|
Clamp, pipe |
В корзину
|
| 39 |
E0020733 |
|
BOLT;HEX. |
В корзину
|
| 40 |
03A260-0 |
|
Valve, check |
В корзину
|
| 41 |
03A729-0 |
|
SPRING |
В корзину
|
| 42 |
03A728-0 |
|
SUPPORT;SPRING |
В корзину
|
| 43 |
E1500030 |
|
PLUG;HEX. |
В корзину
|
| 44 |
E8841022 |
|
NIPPLE;GREASE |
В корзину
|
| 70 |
111102-00145 |
|
Ring, back up |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
