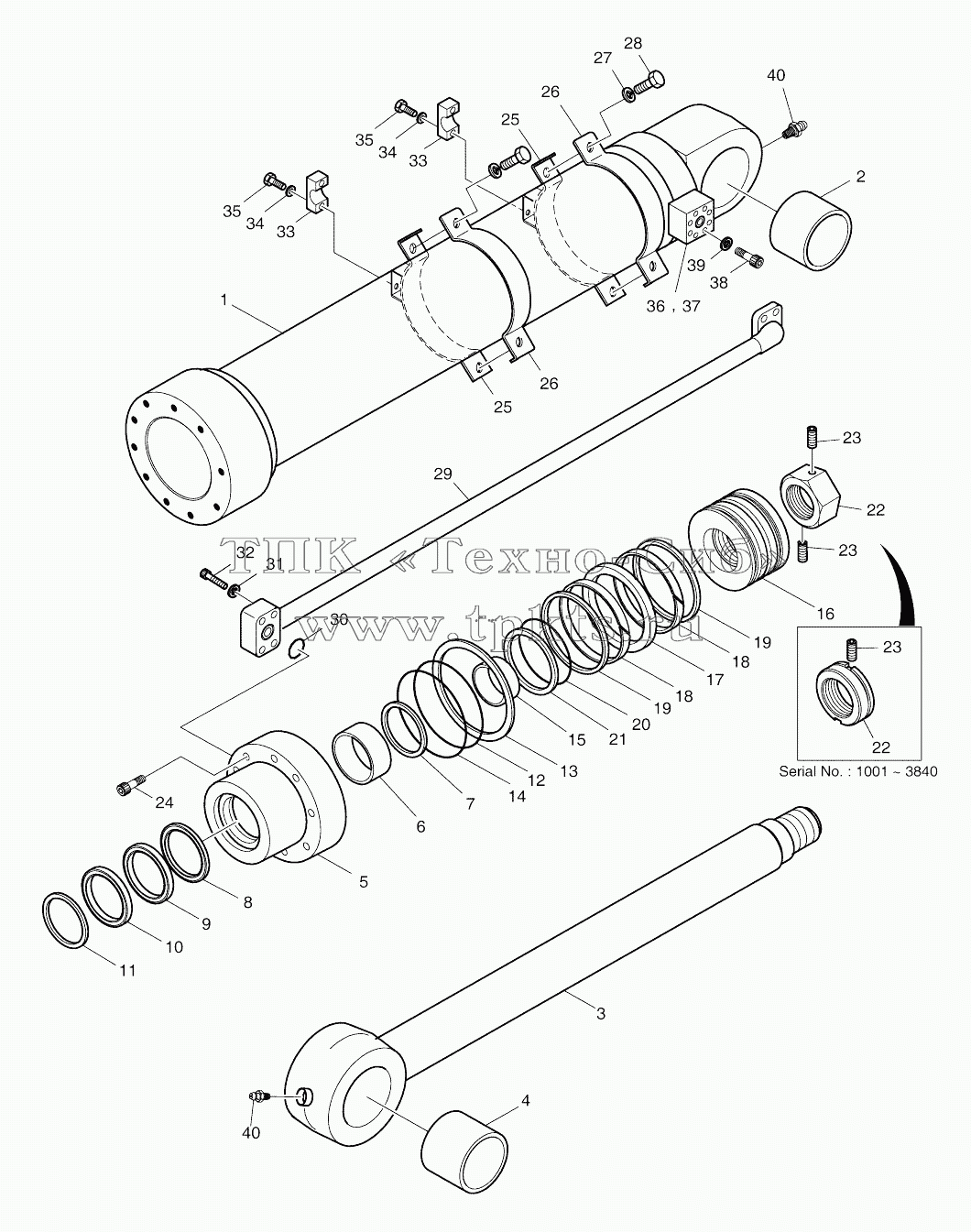

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V BUCKET CYLINDER
2440-9339KT
2440-9339KT
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
23
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 440-00059 |
440-00059 |
|
Cylinder, bucket |
В корзину
|
| 2440-9339KT |
2440-9339KT |
|
Seal kit, bucket |
В корзину
|
| 400310-00322 |
400310-00322 |
|
Cylinder, bucket |
В корзину
|
| 440-00059A |
440-00059A |
|
Cylinder, bucket |
В корзину
|
| 1 |
53U470-1 |
|
Tube assy |
В корзину
|
| 2 |
00T193-0 |
|
Bush, steel |
В корзину
|
| 3 |
53U474-0 |
|
Rod assy |
В корзину
|
| 3 |
53U474-3 |
|
Rod assy |
В корзину
|
| 3 |
400337-00509 |
|
Rod assy |
В корзину
|
| 4 |
00T193-0 |
|
Bush, steel |
В корзину
|
| 5 |
53U477-1 |
|
Cover, rod |
В корзину
|
| 6 |
E8412908 |
|
BUSH;DD |
В корзину
|
| 7 |
00M312-0 |
|
RING;RETAINING |
В корзину
|
| 8 |
E5500260 |
|
SEAL;BUFFER |
В корзину
|
| 9 |
E5303040 |
|
PACKING;U |
В корзину
|
| 10 |
E6020260 |
|
WIPER;DUST |
В корзину
|
| 11 |
00M313-0 |
|
RING;RETAINING |
В корзину
|
| 12 |
E6311621 |
|
O-RING |
В корзину
|
| 13 |
53B423-0 |
|
Ring, back up |
В корзину
|
| 14 |
E6311641 |
|
O-RING |
В корзину
|
| 15 |
00C304-0 |
|
RING;CUSHION |
В корзину
|
| 16 |
53U478-0 |
|
Piston |
В корзину
|
| 17 |
E5130260 |
|
Seal, slipper |
В корзину
|
| 18 |
00Z105-0 |
|
Ring, wear |
В корзину
|
| 19 |
00R097-0 |
|
Ring, slyd |
В корзину
|
| 20 |
E6490086 |
|
O-RING |
В корзину
|
| 21 |
53A387-0 |
|
RING;BACK UP |
В корзину
|
| 22 |
80B485-2 |
|
NUT;PISTON |
В корзину
|
| 22 |
120312-00047A |
|
Nut, piston |
В корзину
|
| 23 |
E1330544 |
|
SCREW |
В корзину
|
| 23 |
S3523738 |
|
Screw, set |
В корзину
|
| 24 |
E0502139 |
|
BOLT;SOCKET |
В корзину
|
| 25 |
53U508-0 |
|
Pipe band assy |
В корзину
|
| 26 |
00P371-0 |
|
Band, pipe |
В корзину
|
| 27 |
E3110102 |
|
WASHER;SPRING |
В корзину
|
| 28 |
E0020683 |
|
BOLT;HEX. |
В корзину
|
| 29 |
53U334-2 |
|
Pipe assy |
В корзину
|
| 30 |
E6300621 |
|
O-RING |
В корзину
|
| 31 |
E3110102 |
|
WASHER;SPRING |
В корзину
|
| 32 |
E0501246 |
|
BOLT;SOCKET |
В корзину
|
| 33 |
00C267-0 |
|
CLAMP;PIPE |
В корзину
|
| 34 |
E3110102 |
|
WASHER;SPRING |
В корзину
|
| 35 |
E0020723 |
|
BOLT;HEX |
В корзину
|
| 36 |
53U481-0 |
|
Flange, port |
В корзину
|
| 37 |
E6300621 |
|
O-RING |
В корзину
|
| 38 |
E3110102 |
|
WASHER;SPRING |
В корзину
|
| 39 |
E0501236 |
|
BOLT;SOCKET |
В корзину
|
| 40 |
E8841022 |
|
NIPPLE;GREASE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
