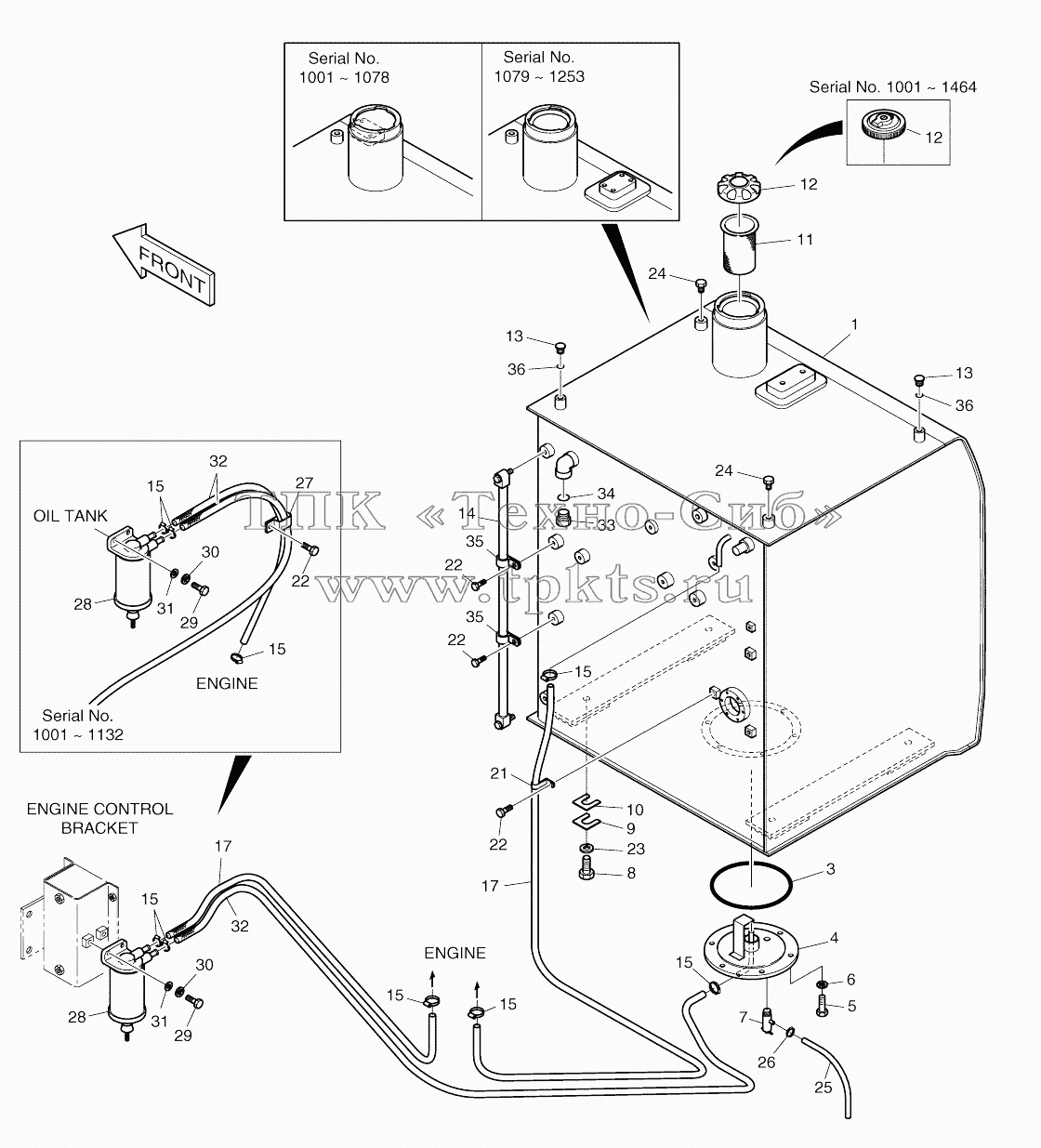

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V FUEL TANK
470-00099
450103-00227
1
1
1
1
1
3
4
5
6
7
8
9
10
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
17
17
17
17
21
22
22
22
22
22
22
22
22
23
24
24
25
26
27
28
28
28
28
29
29
30
30
31
31
32
32
32
32
33
34
35
35
36
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 470-00099 |
470-00099 |
|
Fuel tank assy |
В корзину
|
| 450103-00227 |
450103-00227 |
|
Tank assy, fuel |
В корзину
|
| 1 |
450103-00279 |
|
Tank, fuel |
В корзину
|
| 1 |
470-00098G |
|
Tank, fuel |
В корзину
|
| 1 |
470-00098E |
|
Tank, fuel |
В корзину
|
| 1 |
470-00098C |
|
Tank, fuel |
В корзину
|
| 1 |
470-00098B |
|
Tank, fuel |
В корзину
|
| 3 |
S8011650 |
|
O-RING |
В корзину
|
| 4 |
2473-1033B |
|
Cover |
В корзину
|
| 5 |
S0512053 |
|
BOLT M10X1.5X25 |
В корзину
|
| 6 |
S5102603 |
|
WASHER;SPRING M10 |
В корзину
|
| 7 |
2186-9001 |
|
Cock |
В корзину
|
| 8 |
S0521366 |
|
BOLT M16X2.0X35 |
В корзину
|
| 9 |
2114-1813 |
|
SHIM D20X0.8T |
В корзину
|
| 10 |
2114-1814 |
|
SHIM D20X1.6T |
В корзину
|
| 11 |
2471-9046 |
|
FILTER;FUEL |
В корзину
|
| 11 |
471-00105 |
|
FILTER;FUEL |
В корзину
|
| 12 |
110911-00126 |
|
Cap, fuel |
В корзину
|
| 12 |
K1004266 |
|
Cap, fuel |
В корзину
|
| 12 |
188-00014A |
|
CAP;FUEL |
В корзину
|
| 12 |
188-00018 |
|
CAP;FUEL |
В корзину
|
| 12 |
2188-9008 |
|
CAP;FUEL |
В корзину
|
| 13 |
2181-1950D1 |
|
PLUG |
В корзину
|
| 14 |
119-00014D1 |
|
Gauge, level |
В корзину
|
| 15 |
S8450012 |
|
CLAMP;HOSE |
В корзину
|
| 15 |
S8450006 |
|
CLAMP;HOSE |
В корзину
|
| 17 |
2185-1247D26 |
|
HOSE;FUEL 3500L |
В корзину
|
| 17 |
2185-1247D26 |
|
HOSE;FUEL 3500L |
В корзину
|
| 21 |
124-00208D2 |
|
CLIP D14/M8 |
В корзину
|
| 22 |
120-00276 |
|
BOLT M8X1.25X12 |
В корзину
|
| 22 |
120-00276 |
|
BOLT M8X1.25X12 |
В корзину
|
| 23 |
2114-1816A |
|
WASHER;HARD |
В корзину
|
| 24 |
S0514653 |
|
BOLT M12X1.75X16 |
В корзину
|
| 25 |
2184-9089 |
|
Hose, vinyl |
В корзину
|
| 26 |
S8450006 |
|
CLAMP;HOSE |
В корзину
|
| 27 |
124-00208D4 |
|
CLIP D26/M8 |
В корзину
|
| 28 |
471-00082 |
|
SEPERATOR;WATER |
В корзину
|
| 28 |
471-00082A |
|
SEPERATOR;WATER |
В корзину
|
| 29 |
S0552953 |
|
Bolt |
В корзину
|
| 30 |
S5102303 |
|
WASHER;SPRING M6 |
В корзину
|
| 31 |
2114-1058D52 |
|
WASHER |
В корзину
|
| 32 |
2185-1247D25 |
|
HOSE;FUEL 2100L |
В корзину
|
| 32 |
2185-1247D25 |
|
HOSE;FUEL 2100L |
В корзину
|
| 33 |
2181-1950D7 |
|
PLUG PF1/2 |
В корзину
|
| 34 |
S8000181 |
|
O-RING |
В корзину
|
| 35 |
DS2802021 |
|
Clip |
В корзину
|
| 36 |
S8000111 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
