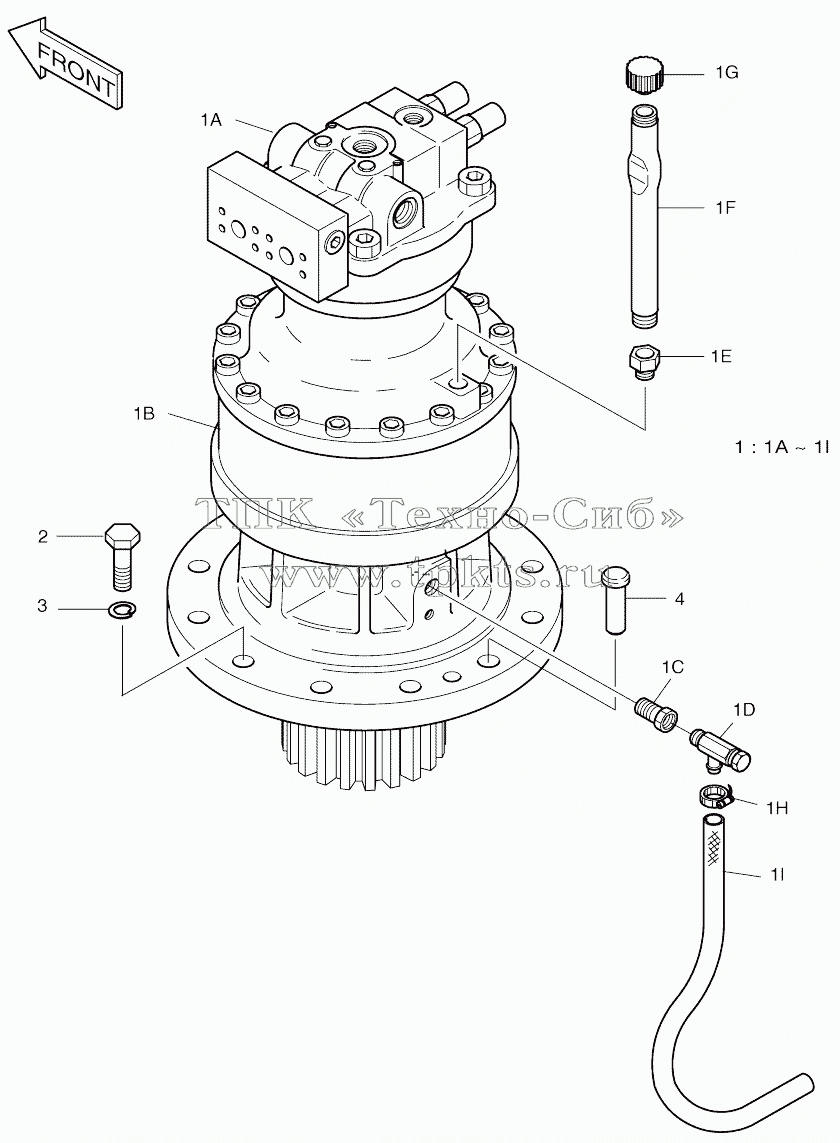

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V SWING DEVICE
1B
1B
1B
1C
1D
1E
1F
1G
1G
1H
1I
2
3
1B
1A
1
1
1
1
1
1
1
1
1A
1A
1A
4
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
2401-1255A |
2401-1255A |
|
Swing device assy |
В корзину
|
1B |
K1004160A |
|
Gear, reduction |
В корзину
|
1B |
130426-00004 |
|
Gear assy, reduction |
В корзину
|
1B |
130426-00004B |
|
Gear assy, reduction |
В корзину
|
1C |
2181-1113D2 |
|
REDUCER PT1/2XPT3/8 |
В корзину
|
1D |
186-00013 |
|
COCK |
В корзину
|
1E |
2181-1913D24 |
|
REDUCER PT1/2XPT3/4 |
В корзину
|
1F |
2182-1662 |
|
PIPE |
В корзину
|
1G |
2119-1063A |
|
CAP;PIPE |
В корзину
|
1G |
2119-1063B |
|
Cap |
В корзину
|
1H |
S8450012 |
|
CLAMP;HOSE |
В корзину
|
1I |
184-00016 |
|
HOSE;VINYL |
В корзину
|
2 |
S0570166 |
|
BOLT M20X2.5X65 |
В корзину
|
3 |
2114-9012A |
|
WASHER;HARD |
В корзину
|
1B |
2404-1063J |
|
Gear, reduction |
В корзину
|
1A |
170303-00045A |
|
Motor, swing |
В корзину
|
2401-1255B |
2401-1255B |
|
Swing device assy |
В корзину
|
170301-00045 |
170301-00045 |
|
Device assy, swing |
В корзину
|
1 |
401-00051B |
|
Swing device sub assy |
В корзину
|
1 |
401-00051C |
|
Swing device sub assy |
В корзину
|
1 |
401-00051E |
|
Swing device sub assy |
В корзину
|
1 |
401-00051G |
|
Swing device sub assy |
В корзину
|
1 |
170301-00067 |
|
Device assy, swing, sub |
В корзину
|
1 |
170301-00067A |
|
Device assy, swing, sub |
В корзину
|
1 |
170301-00067B |
|
Device assy, swing, sub |
В корзину
|
1 |
170301-00067C |
|
Device assy, swing |
В корзину
|
1A |
401-00086A |
|
MOTOR;SWING |
В корзину
|
1A |
401-00086B |
|
Motor, swing |
В корзину
|
1A |
170303-00045 |
|
Motor, swing |
В корзину
|
4 |
2123-4030 |
|
PIN;LOCK |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
